Токарные пластины

Сменные токарные пластины BRICE предназначены для наружного и внутреннего точения стали, нержавеющей стали, чугуна, цветных и других сплавов. В каталоге представлены пластины CNMG, CCMT, DNMG, SNMG, WNMG, VNMG, VCMT, TCMT и других типов для черновой, получистовой и чистовой обработки.

Пластину подбирают под конкретную операцию и материал заготовки. Форма и типоразмер должны соответствовать державке и обеспечивать доступ к обрабатываемому участку. Геометрия стружколома влияет на формирование и отвод стружки, радиус при вершине — на прочность режущей кромки, силы резания и получаемую поверхность. Марку твёрдого сплава и покрытие выбирают с учётом обрабатываемого материала, скорости резания и нагрузки на режущую кромку.

Твердосплавные пластины для токарных работ

Сменные твердосплавные пластины позволяют использовать одну державку для разных режимов обработки в пределах совместимых геометрий и типоразмеров. После износа режущей кромки пластину поворачивают на следующую рабочую грань, если это предусмотрено её конструкцией, либо заменяют, сохраняя державку.

При выборе учитывают форму и размер посадочного места, радиус при вершине, геометрию стружколома и марку твёрдого сплава. Эти характеристики влияют на допустимую нагрузку на режущую кромку, формирование стружки, силы резания и состояние обработанной поверхности.

Пластина должна соответствовать державке и выполняемой операции. Для наружного точения её подбирают с учётом конструкции наружного токарного резца, направления подачи и доступности обрабатываемого участка. При внутренней обработке дополнительно учитывают диаметр отверстия, вылет инструмента и жёсткость расточной системы.

Основные типы и обозначения токарных пластин

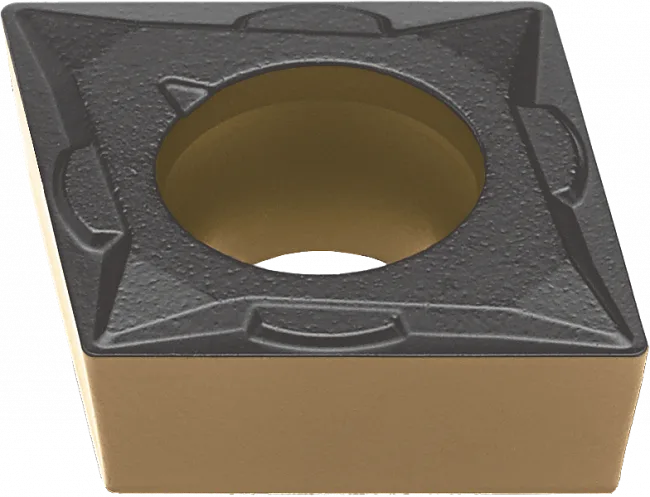

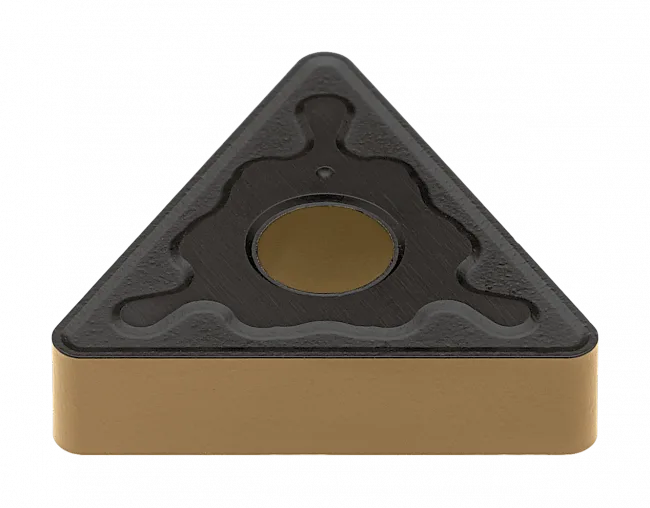

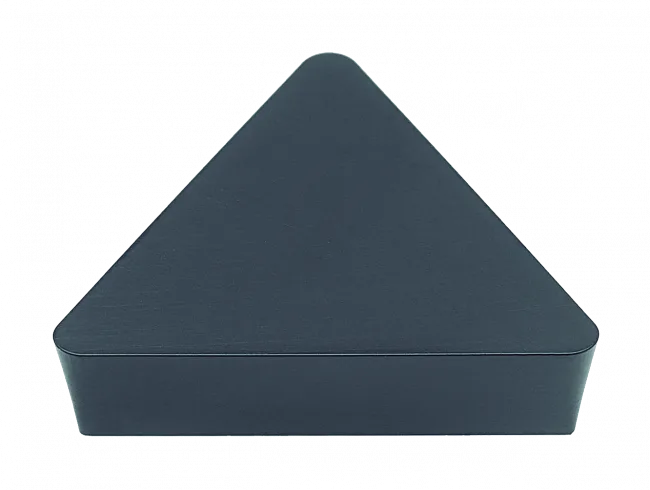

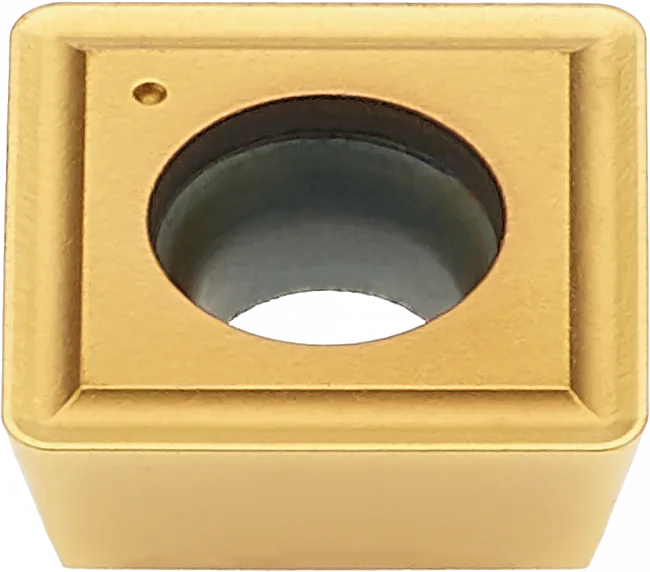

В ассортименте BRICE представлены пластины CNMG, CCMT, DNMG, SNMG, WNMG, VNMG, VCMT, TCMT и других типов. За буквами и цифрами в обозначении стоят конкретные характеристики: форма, задний угол, класс допуска, конструктивное исполнение и размер.

Например, CNMG и CCMT отличаются геометрией и условиями применения, поэтому выбирать пластину только по её внешним размерам нельзя. Даже внутри одного семейства доступны разные радиусы при вершине, стружколомы и марки твёрдого сплава.

Геометрию выбирают под характер операции. При черновом точении режущая кромка работает с большим припуском и нагрузкой, поэтому требуется соответствующая прочность кромки и диапазон стружкодробления. Для чистового прохода важнее стабильная работа при меньшей глубине резания и подаче, а также получение требуемой шероховатости поверхности.

Как подобрать токарную пластину

Сначала определяют обрабатываемый материал и характер операции. Затем проверяют совместимость пластины с державкой и выбирают геометрию режущей части под заданные условия.

При подборе учитывают:

• Обрабатываемый материал - сталь, нержавеющая сталь, чугун, алюминиевые, жаропрочные и другие сплавы;
• Вид обработки - черновое, получистовое или чистовое точение;
• Форму и типоразмер - они должны соответствовать посадочному месту державки и обеспечивать доступ к требуемому участку детали;
• Радиус при вершине - влияет на прочность режущей кромки, силы резания и формирование поверхности;
• Стружколом - выбирается с учётом глубины резания, подачи и требуемого стружкодробления;
• Марку твёрдого сплава и покрытие подбирают под материал заготовки, скорость резания и характер нагрузки.

Если требуется заменить уже используемую пластину, начинать удобно с её полного обозначения. При этом совпадение формы и размера ещё не означает одинаковые рабочие свойства: пластины одного типоразмера могут выпускаться с разными стружколомами и марками сплава.

Для новой операции лучше учитывать всю связку: материал → операция → державка → пластина → режимы резания.

Пластины для стали, нержавеющей стали, чугуна и других материалов

В карточках продукции BRICE указана применимость токарных пластин по группам обрабатываемых материалов ISO:

• P - стали;
• M - нержавеющие стали;
• K - чугуны;
• N- цветные металлы;
• S - жаропрочные сплавы и титан;
• H - закалённые материалы.

Такое разделение позволяет сразу сузить выбор, но внутри одной группы всё равно нужно учитывать конкретную операцию.

Например, при точении нержавеющей стали важны геометрия режущей кромки и стабильное стружкодробление с учётом свойств материала. Для алюминиевых сплавов применяются другие геометрии режущей части. При работе с закалёнными материалами меняются требования к твёрдому сплаву, покрытию и режимам резания.

Поэтому обозначение группы P, M, K, N, S или H следует рассматривать как первый этап выбора. Окончательное исполнение определяют по материалу заготовки, типу операции, глубине резания, подаче и условиям работы инструмента.

Купить токарные пластины BRICE

В каталоге BRICE представлены сменные твердосплавные токарные пластины различных форм, типоразмеров и геометрий для черновой, получистовой и чистовой обработки. В карточках продукции указаны размеры, марка твёрдого сплава, стружколом, применимость по группам материалов и другие характеристики для подбора.

Если известны марка обрабатываемого материала, тип операции, используемая державка и требуемые режимы резания, специалисты BRICE помогут подобрать пластину под эти условия.

Для заказа можно выбрать нужную позицию в каталоге или направить заявку специалистам BRICE.
