Оснастка для вакуумного закрепления
Вакуумная оснастка BRICE применяется для закрепления заготовок при обработке на фрезерных и шлифовальных станках, включая оборудование с ЧПУ. Под деталью создаётся разрежение, а перепад между атмосферным давлением и давлением в рабочей зоне формирует силу, прижимающую заготовку к поверхности стола.
Вакуумное закрепление заготовок позволяет оставить обрабатываемую поверхность свободной от механических прижимов, расположенных сверху детали. При выборе схемы закрепления учитывают размеры и форму заготовки, площадь вакуумного прижима, герметичность контура и нагрузки при обработке. Для сквозного фрезерования дополнительно учитывают изменение площади закрепления и герметичности по мере удаления материала.
Вакуумные столы и адаптер-плиты
В ассортимент BRICE входят решетчатые и комбинированные вакуумные столы, перфорированные адаптер-плиты, вакуумные блоки и другие элементы системы закрепления.

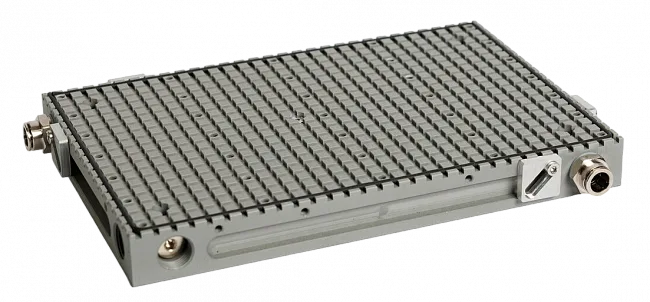

На решетчатом вакуумном столе рабочую зону формируют под размеры и конфигурацию конкретной заготовки. Уплотнение укладывается по контуру и отделяет используемую вакуумную зону от окружающей среды. Такой вакуумный стол для фрезерного станка позволяет адаптировать рабочую область под детали разных размеров.

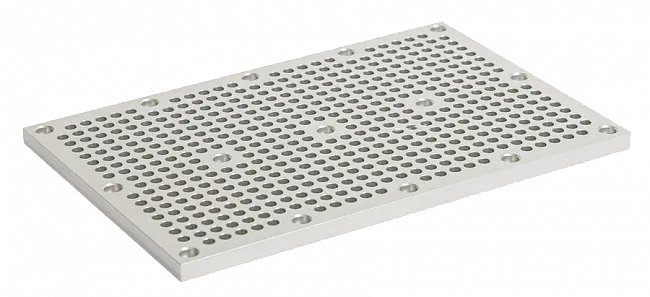

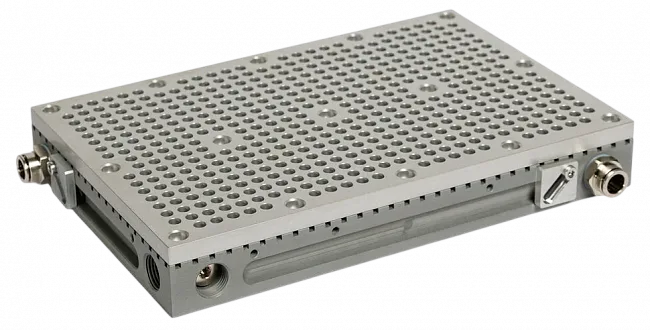

Комбинированные вакуумные столы BRICE используются совместно со сменными перфорированными адаптер-плитами. Такая конструкция расширяет варианты размещения заготовок и позволяет подбирать схему вакуумного закрепления под выполняемую операцию.

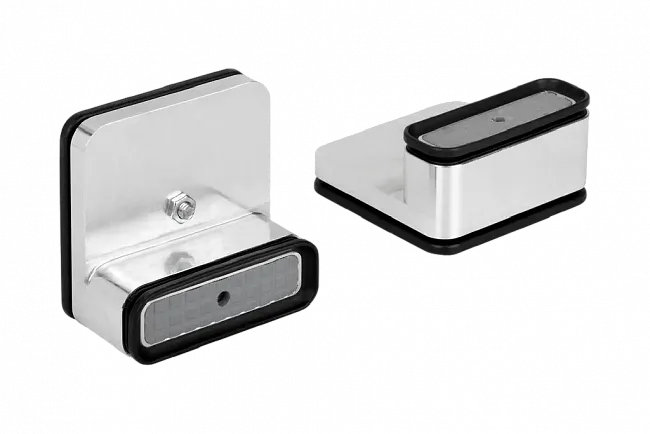

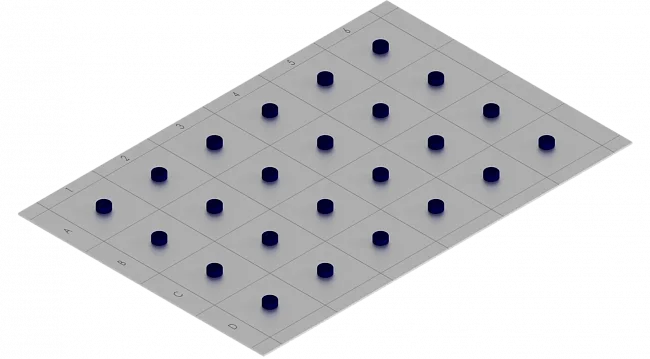

В ассортимент также входят алюминиевые вакуумные блоки и стальные плиты для их установки. Конкретный вариант вакуумной оснастки для ЧПУ выбирается с учётом геометрии детали, площади закрепления и условий обработки.
Вакуумные установки и комплектующие

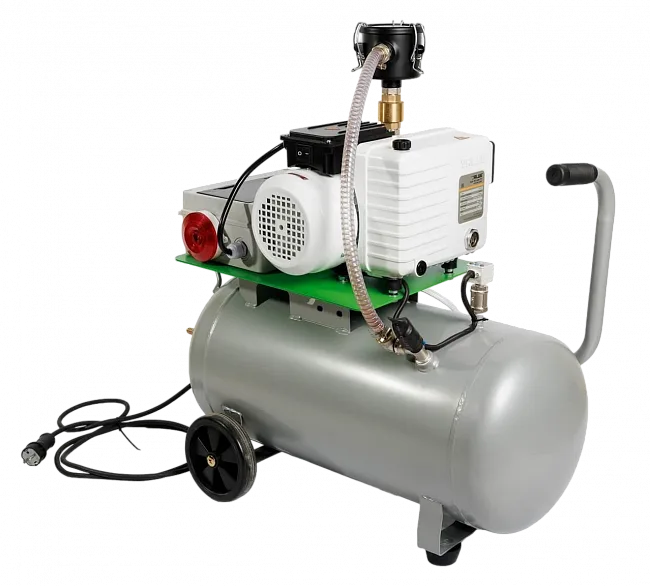

Для создания и поддержания разрежения BRICE предлагает вакуумные установки и станции. При выборе оборудования учитывают требуемый уровень разрежения, производительность системы и возможные утечки воздуха.
Для комплектации вакуумной системы BRICE представлены:
- уплотнения для вакуумных столов — используются для формирования герметичного контура рабочей зоны;

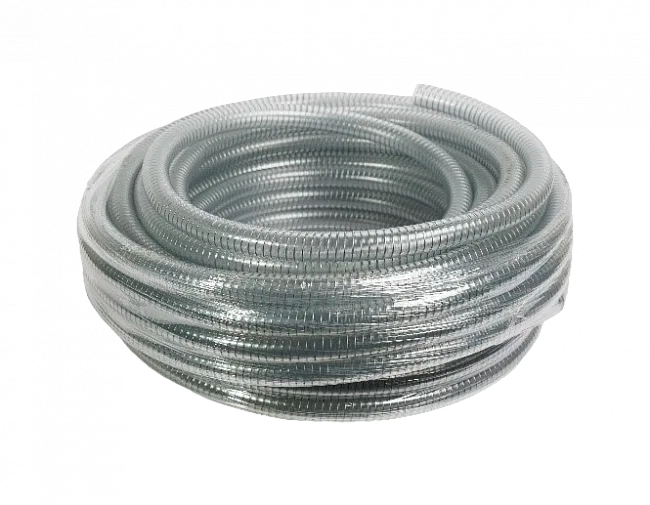

- армированные вакуумные шланги — служат для соединения элементов вакуумной системы;
- перфорированные коврики — применяются на комбинированных столах, в том числе как жертвенный слой при сквозной обработке;
- сплошные коврики под пробивку — используются при сквозной обработке на решетчатых вакуумных столах;
- комплекты прижимов с винтами и сухарями — предназначены для крепления вакуумных столов к столам фрезерных станков с Т-пазами.
Состав системы вакуумного закрепления подбирается под конкретную технологическую задачу. Учитываются размеры и материал заготовки, характер обработки, площадь контакта с оснасткой, наличие сквозных элементов и параметры оборудования. Для разных задач система может быть построена на базе решетчатого или комбинированного вакуумного стола, адаптер-плиты, вакуумных блоков и соответствующей установки для создания разрежения.
