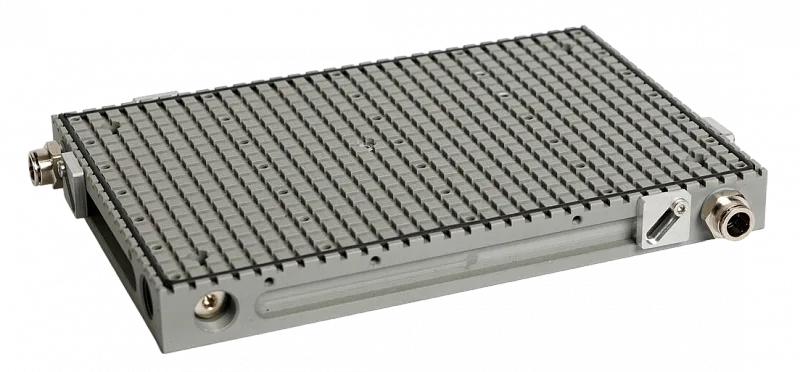

Решетчатый вакуумный стол

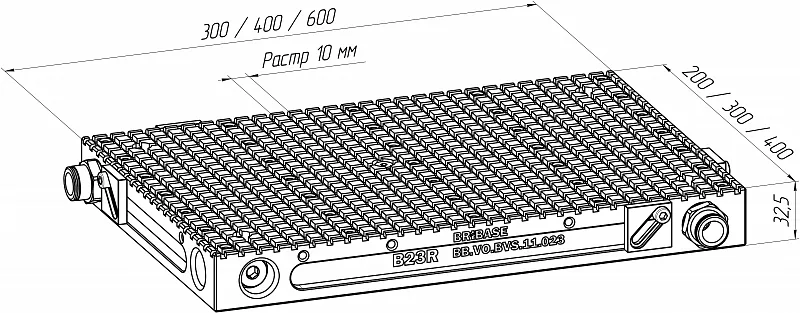

Схема
Описание
Решетчатый вакуумный стол представляет собой высокоточное и универсальное технологическое решение, предназначенное для надежного закрепления плоских и корпусных заготовок на фрезерных и шлифовальных станках с ЧПУ. Подходит для обработки алюминия и его сплавов, латуни, меди, бронзы, стали, титана, графита, пластика, композитных материалов.
Особенности:
Преимущества:
Принцип работы:

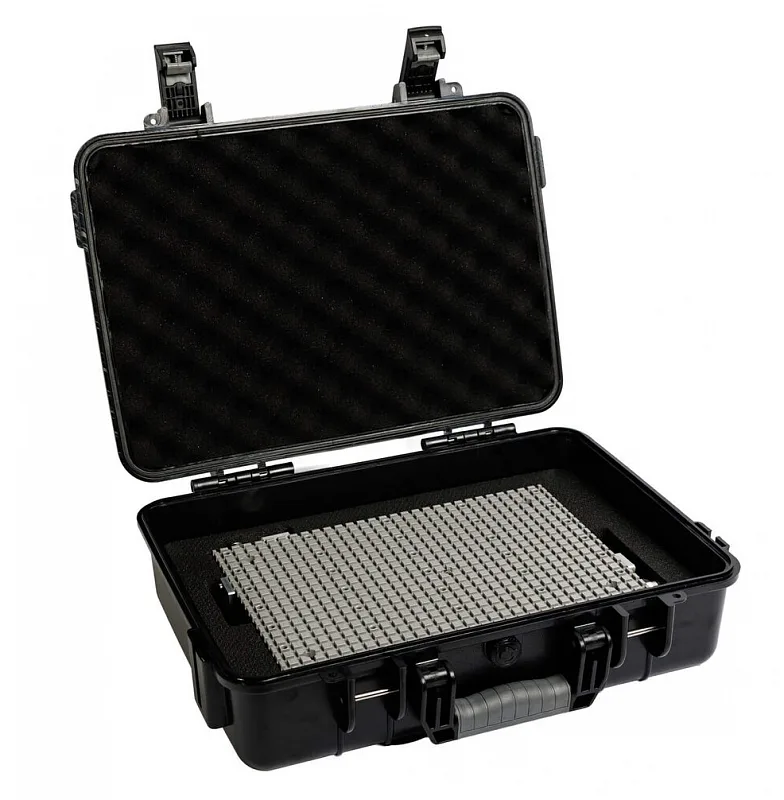

Комплект поставки:
– решетчатый вакуумный стол – 1 шт.
– уплотнительный шнур из пористой резины – 5 м.
– угловой фитинг для подвода вакуума снизу – 1 шт.
– вакуумный распределитель с шаровыми кранами – 2 шт.
– вакуумная трубка для подключения - 2 шт.
– полимерный коврик для сквозной обработки с пробойником - 1 шт.
– транспортировочный кейс с ложементом – 1 шт.
– руководство по эксплуатации.
Особенности:
- Растр 10 мм;
- Плоскостность 0,01/200;
- 5 отдельных вакуумных зон;
- Возможность адаптации для крепления на магнитный стол шлифовального станка;
- Возможность адаптации для сквозного крепления к Т-пазам станка.
Преимущества:
- Усилие прижима выше на 25% по сравнению с аналогами с растром 12,5 мм;

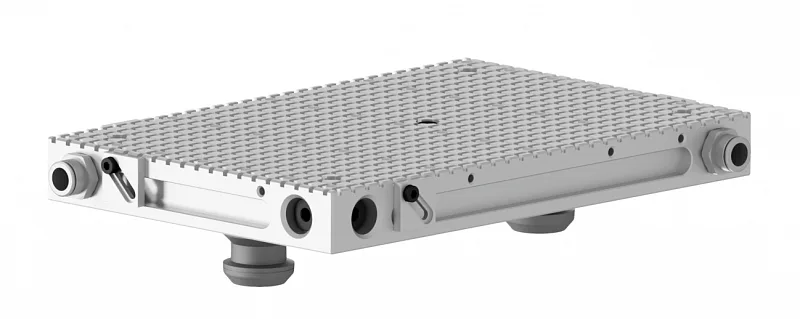

- Вакуумная зона в центре стола с подводом вакуума снизу;
- Совместимость с адаптер-плитой для сборки комбинированного стола;
- Адаптация под устройства базирования ZP140.
Принцип работы:

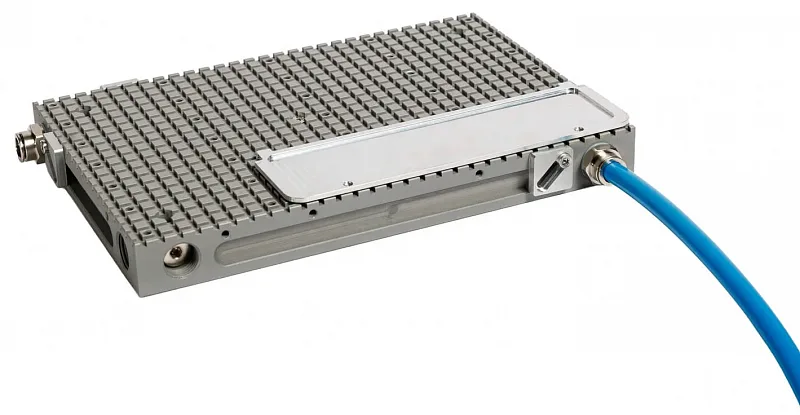

- В пазы решетчатого стола укладывается уплотнительный шнур, создавая границу зоны разрежения воздуха. Важно, чтобы в контур, образованный уплотнительным шнуром попало хотя бы одно вакуумное отверстие.
- Сверху на уплотнительный шнур устанавливается укладывается обрабатываемая заготовка. Закрепление заготовки производится включением вакуумной станции и созданием зоны разрежения воздуха.
- Рекомендуется подобрать оптимальные режимы резания для выполнения обработки.
Комплект поставки:
– решетчатый вакуумный стол – 1 шт.
– уплотнительный шнур из пористой резины – 5 м.
– угловой фитинг для подвода вакуума снизу – 1 шт.
– вакуумный распределитель с шаровыми кранами – 2 шт.
– вакуумная трубка для подключения - 2 шт.
– полимерный коврик для сквозной обработки с пробойником - 1 шт.
– транспортировочный кейс с ложементом – 1 шт.
– руководство по эксплуатации.
Детализация
Для удобства переверните телефон
| Модель стола | Обозначение | Количество установочных пальцев | Ширина, мм | Длина, мм | Высота, мм | Масса, кг | Количество вакуумных зон |
|---|---|---|---|---|---|---|---|
| B23R | BB.VO.BVS.11.023 | 0 | 200 | 300 | 32.5 | 4.9 | 5 |
| BB.VO.BVS.11.023-01 | 2 | ||||||
| B34R | BB.VO.BVS.11.034 | 0 | 300 | 400 | 32.5 | 9.8 | 5 |
| BB.VO.BVS.11.034-01 | 2 | ||||||
| B46R | BB.VO.BVS.11.046 | 0 | 400 | 600 | 32.5 | 19.6 | 5 |
| BB.VO.BVS.11.046-01 | 4 |
