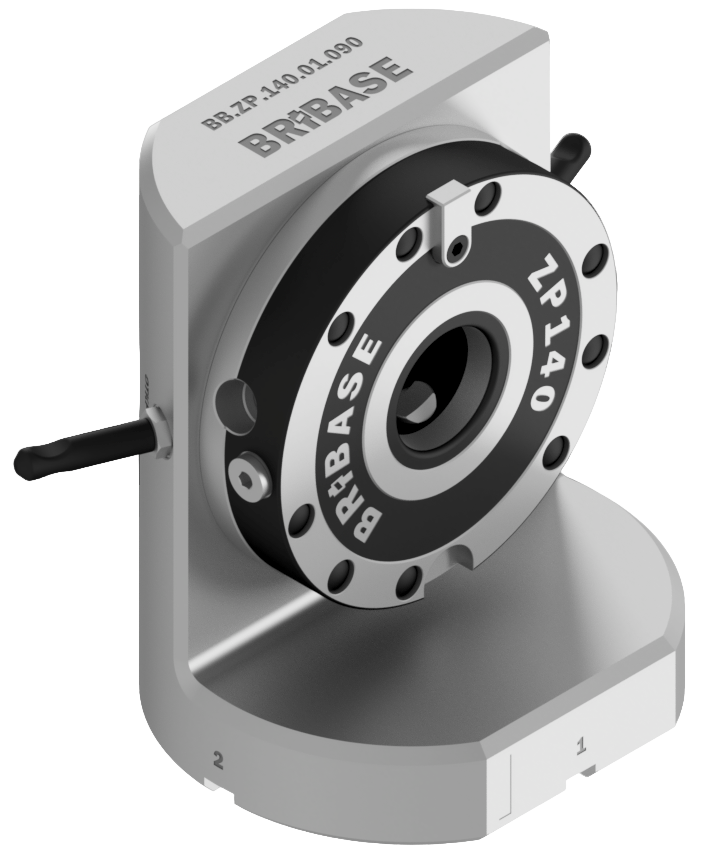

Устройство базирования с одним модулем ZP140, тип U115
Схема
Описание
Материал:
Установка:
Работа:
Технические характеристики:
Комплект поставки:
- Устройство базирования выполнено из нержавеющей стали.
- Контактные поверхности зажимного модуля закалены и отшлифованы.
- Базовый элемент отшлифован с обеих сторон.
Установка:
- Приспособление устанавливается в устройство базирования с одним/двумя/четырьмя модулями, закрепленном на столе станка.
Работа:
- Устройство базирования с одним модулем ZP140, тип U115 применяется в качестве переходного элемента для поднятия и поворота оси приспособлений-спутников или заготовки без изменения технологических баз.
- Устройство базирования по умолчанию находится в закрытом положении.
- В процессе механической обработки воздушные магистрали отсутствуют в рабочей зоне станка.
- При подаче сжатого воздуха в штуцер "ОТКРЫТЬ" модуль открывается, позволяя разместить установочный палец в рабочую полость модуля. Одновременно с этим автоматически начинается очистка воздухом рабочей полости модуля от стружки и СОЖ. После прекращения подачи воздуха модуль закрывается.
- При подаче сжатого воздуха в штуцер напротив надписи «ТУРБО» усилие зажима установочных пальцев увеличивается с 12 кН до 30 кН. Для активации режима «Турбо» подача воздуха должна производиться в течение 5 секунд. После прекращения подачи воздуха режим «Турбо» сохраняется до момента открытия модуля.
Технические характеристики:
- Усилие зажима: 12 кН/модуль.
- Усилие зажима в режиме "ТУРБО": 30 кН/модуль.
- Повторяемость позиционирования: не более 0,005 мм.
- Режим работы: пневматический.
- Давление открытия: 6 бар.
Комплект поставки:
- Устройство базирования с одним модулем в сборе;
- Комплект сопроводительной документации;
- Упаковка.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию ZP140
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Усилие зажима | Усилие зажима в режиме "ТУРБО" | Количество модулей | Масса, кг | 3D-модель |
|---|---|---|---|---|---|---|
| BB.ZP.140.01.090 | Устройство базирования с одним модулем ZP140, тип U115 | 12 кН | 30 кН | 1 | 13.5 | Скачать |
