Тиски самоцентрирующие серии PD
Схема
Описание
Материал:
Установка:
Технические характеристики:
Комплект поставки:
- Станина тисков выполнена из высококачественного чугуна.
- Губки ступенчатые выполнены из легированной закаленной стали твердостью в диапазоне от 51 до 56 HRC.
Установка:
- Тиски выполнены для установки на стол станка.
- Тиски возможно установить на устройство базирования с помощью переходной плиты (кроме типоразмера 200 мм).
Технические характеристики:
- Параллельность верхней поверхности станины тисков относительно основания – 0,01/100 мм.
- Расположение шпоночного паза относительно неподвижной губки – 0,025 мм.
- Точность позиционирования губок тисков (схождения) – ±0,01 мм.
Комплект поставки:

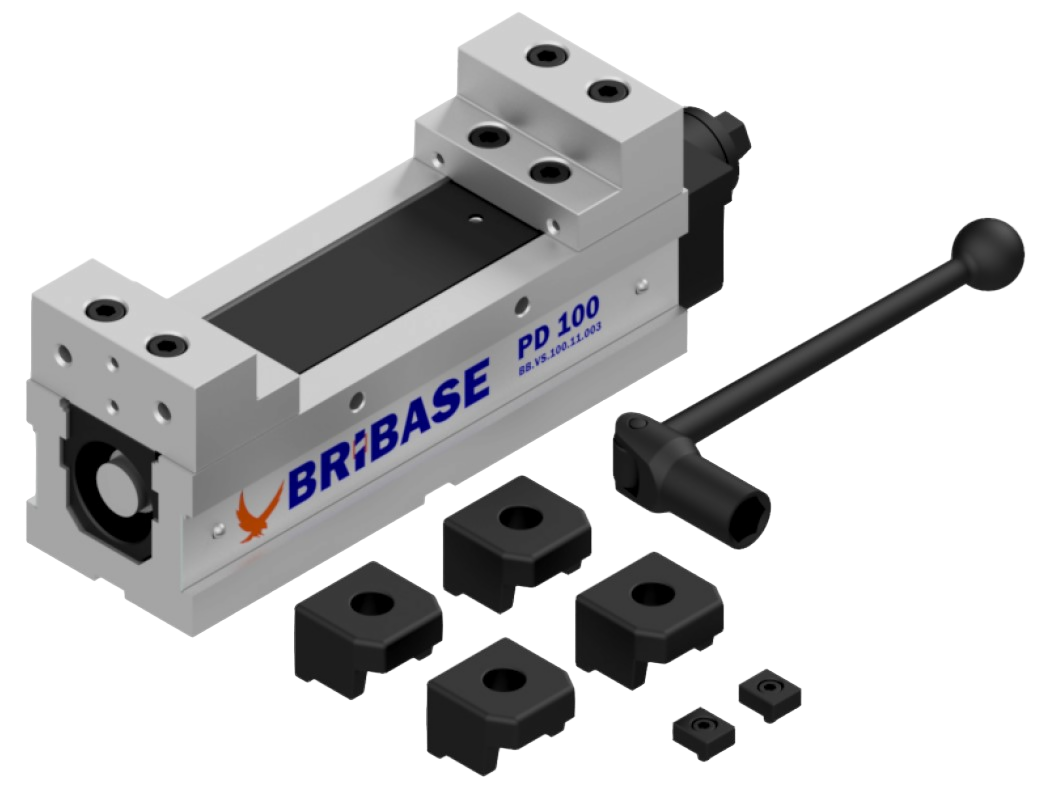

- Тиски в сборе со ступенчатыми губками – 1 шт.;
- Защитный кожух – 1 шт.;
- Позиционирующая шпонка на Т-паз 18 мм – 2 шт.;
- Прижим – 4 шт.;
- Ключ – 1 шт.;
- Техническая документация.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию тисков серии PD
Детализация
Для удобства переверните телефон
| Модель тисков | Обозначение | Усилие зажима, кН | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | Jmin, мм | Jmax, мм | K, мм | L, мм | N, мм | Вес, кг | 3D-модель |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PD100 | BB.VS.100.11.003 | 20 | 101 | 378 | 300 | 78 | 130 | 85 | 45 | 40 | 215 | 25 | 150 | 18 | 24 | Скачать |
| PD130 | BB.VS.130.11.003 | 30 | 131 | 488 | 410 | 78 | 147 | 95 | 52 | 40 | 310 | 30 | 205 | 18 | 42 | Скачать |
| PD160 | BB.VS.160.11.003 | 32 | 161 | 553 | 475 | 78 | 160 | 105 | 55 | 40 | 365 | 30 | 237.5 | 18 | 63 | Скачать |
| PD200 | BB.VS.200.11.003 | 35 | 201 | 633 | 555 | 78 | 170 | 110 | 60 | 40 | 425 | 30 | 275.5 | 18 | 93 | Скачать |
