Станочные тиски и аксессуары
Станочные тиски BRICE применяются для базирования и закрепления заготовок при фрезеровании на универсальных станках, обрабатывающих центрах и оборудовании с ЧПУ. В каталоге представлены серии PC, PQ и PD, решения ZP080 для пятиосевой обработки, сменные губки, MINI GRIP и другие комплектующие.
Оснастку выбирают по размерам и форме заготовки, схеме базирования, требуемому усилию зажима и доступу инструмента к обрабатываемым поверхностям. Для серийной обработки дополнительно важна повторяемость установки: новая заготовка должна занимать предсказуемое положение без длительной повторной выверки.
Тиски для фрезерных станков и ЧПУ
Во время фрезерования на заготовку действуют силы резания, поэтому жёсткость закрепления напрямую влияет на стабильность обработки. При недостаточном зажиме деталь может смещаться или вибрировать; при избыточном усилии тонкостенную заготовку, наоборот, можно деформировать ещё до начала обработки.
При выборе тисков учитывают рабочий диапазон, ширину губок, конструкцию корпуса и механизм создания усилия. Не менее важна высота оснастки: чем выше расположена деталь относительно стола, тем длиннее становится силовая цепочка и тем внимательнее приходится относиться к жёсткости установки.
Для обработки нескольких сторон детали имеет значение доступность режущего инструмента. Корпус тисков и губки не должны ограничивать траекторию фрезы или создавать риск столкновения при повороте стола.

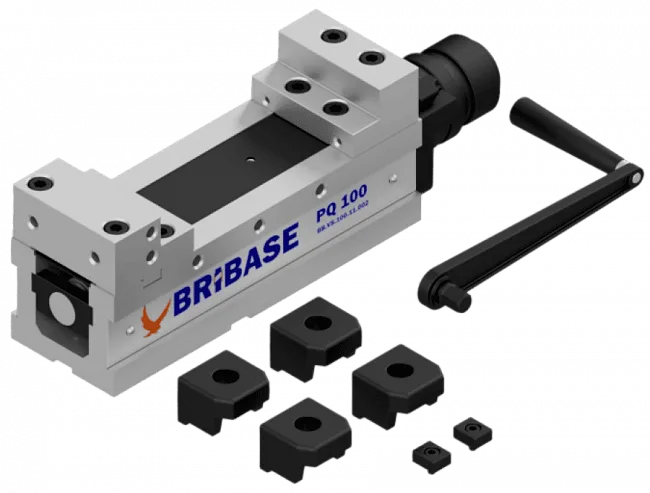

Станочные тиски BRICE серий PC, PQ и PD
В линейке BRICE представлены серии PC, PQ и PD. Серия PC включает тиски без силового механизма, PQ - исполнения с силовым механизмом, PD - самоцентрирующиеся конструкции.

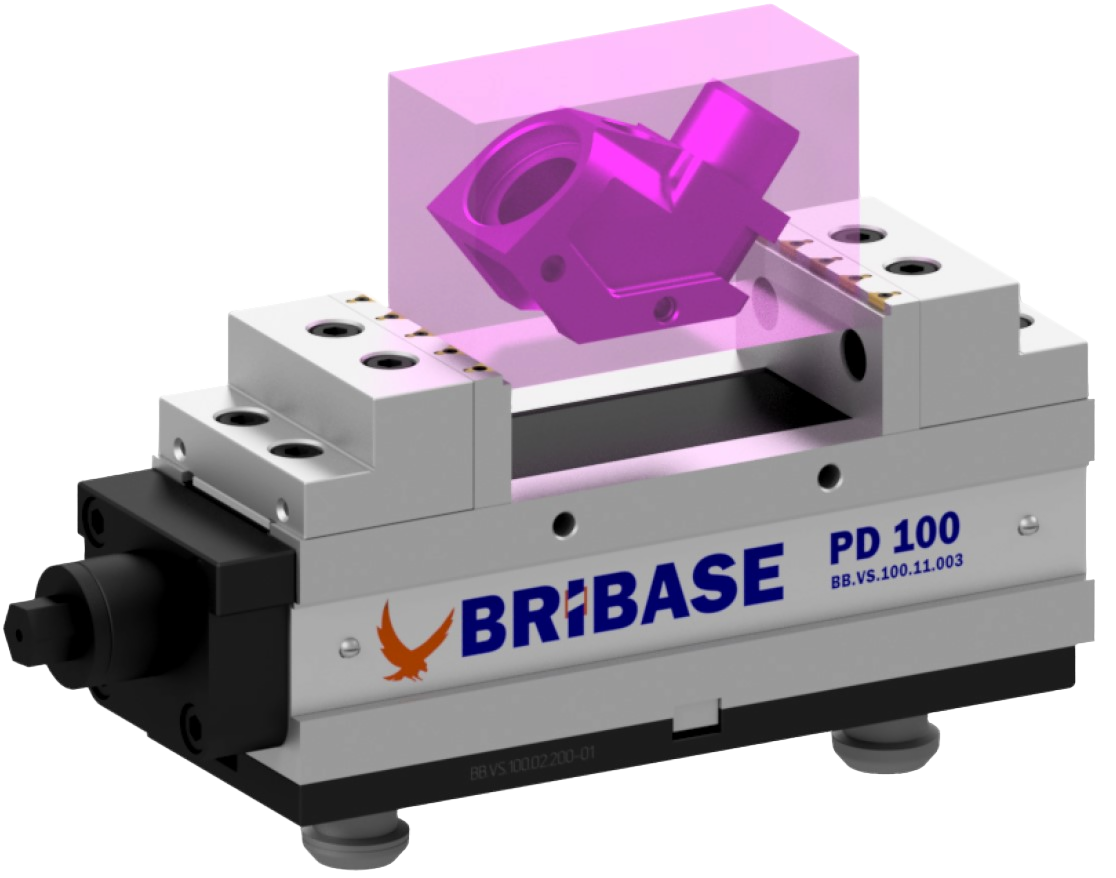

Самоцентрирующиеся тиски применяют там, где заготовку нужно расположить относительно центральной оси приспособления. Две губки перемещаются согласованно, поэтому центр детали сохраняет положение при изменении её ширины в пределах рабочего диапазона.

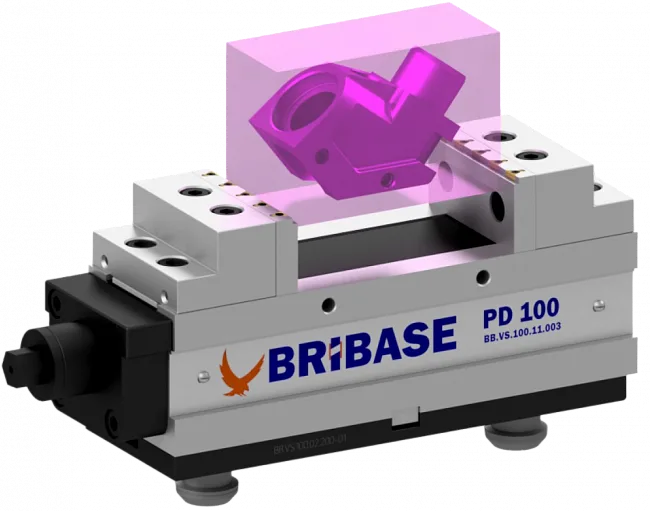

Для серий PC, PQ и PD доступны сменные и накладные губки, элементы для маятниковых механизмов и вставки MINI GRIP. Такой набор позволяет менять способ контакта с заготовкой без замены корпуса тисков.

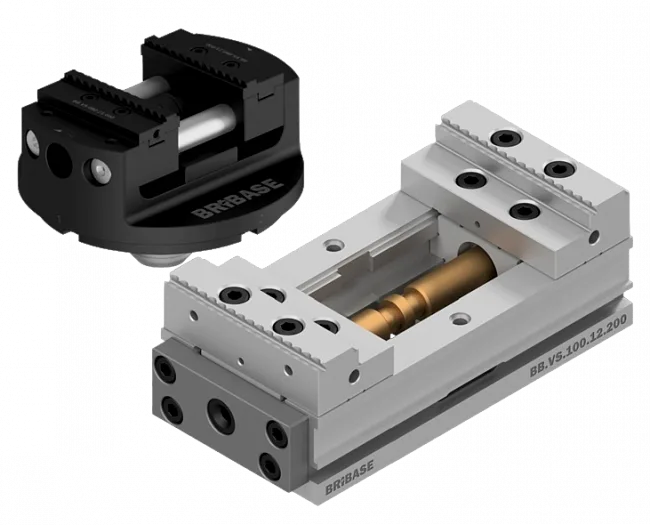

Оснастка для пятиосевой обработки
Для пятиосевой обработки в каталоге представлена серия ZP080.
Здесь важна компактность зоны закрепления. Чем меньше оснастка перекрывает деталь, тем больше поверхностей можно обработать за один установ и тем свободнее работают поворотные оси станка.
При выборе пятиосевых тисков заранее проверяют траектории инструмента и поворотного стола. Даже небольшое изменение угла детали может привести к тому, что корпус тисков, губка или упор окажутся в зоне движения шпинделя.
Как подобрать станочные тиски
При выборе имеет смысл последовательно проверить:
- размеры и массу заготовки;
- диапазон раскрытия тисков;
- требуемое усилие закрепления;
- схему базирования;
- доступ режущего инструмента;
- необходимость самоцентрирования;
- высоту установки детали;
- совместимость со столом станка и системой базирования;
- наличие сменных губок и упоров под нужную геометрию.
Для серийной обработки дополнительно оценивают, сколько времени занимает смена заготовки и насколько повторяемо она возвращается в рабочую позицию.

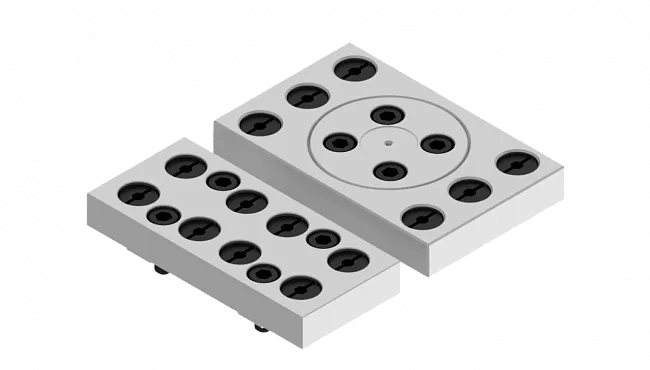

Аксессуары для станочных тисков
Для PC, PQ и PD доступны сменные губки, зажимные элементы, маятниковые решения и компоненты MINI GRIP. Именно аксессуары часто позволяют использовать один корпус тисков для нескольких семейств деталей. При смене номенклатуры меняется контактный элемент или упор, а основная оснастка остаётся на станке.
Купить станочные тиски BRICE
В каталоге BRICE представлены станочные тиски и аксессуары для универсальных фрезерных станков, обрабатывающих центров и пятиосевого оборудования. Продукция произведена в России и включена в перечень промышленной продукции Минпромторга.
Для подбора желательно знать размеры заготовки, схему обработки, тип станка и требуемый способ закрепления. Эти данные позволяют сразу определить подходящую серию и конфигурацию губок.
