Тиски с силовым механизмом серии PQ
Схема
Описание
Материал:
Установка:
Комплект поставки:
- Станина тисков выполнена из высококачественного чугуна.
- Губки ступенчатые выполнены из легированной закаленной стали твердостью в диапазоне от 51 до 56 HRC.
Установка:
- Тиски выполнены для установки на стол станка.
- Тиски возможно установить на устройство базирования с помощью переходной плиты (кроме типоразмера 200 мм).
- Параллельность верхней поверхности станины тисков относительно основания – 0,01/100 мм.
- Расположение шпоночного паза относительно неподвижной губки – 0,025 мм.
- Тиски оснащены пятиступенчатым силовым механизмом.

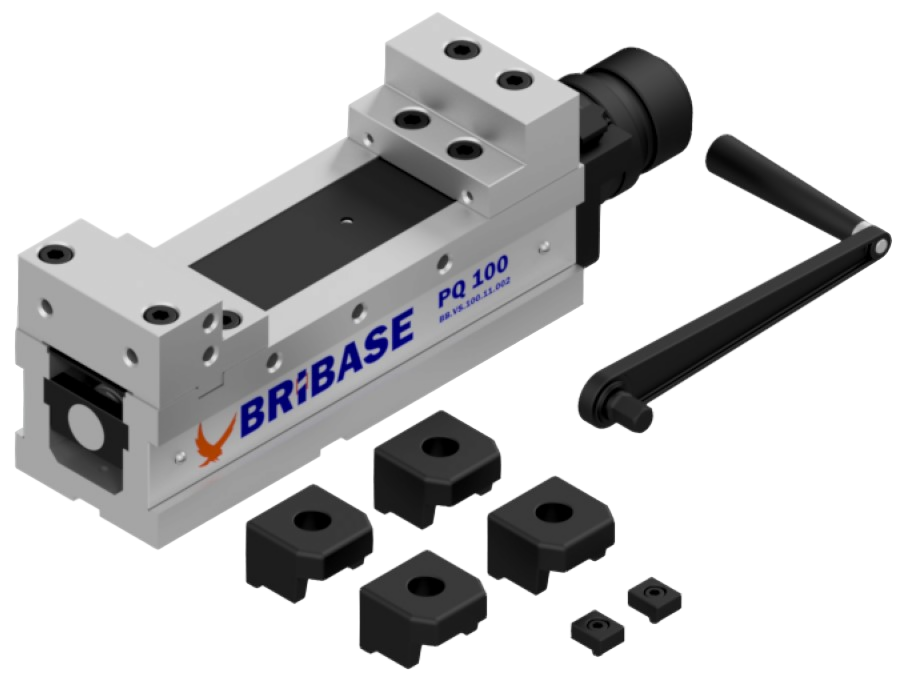

Комплект поставки:
- Тиски в сборе со ступенчатыми губками – 1 шт.;
- Защитный кожух – 1 шт.;
- Позиционирующая шпонка на Т-паз 18 мм – 2 шт.;
- Прижим – 4 шт.;
- Ключ – 1 шт.;
- Техническая документация.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию тисков серии PQ
Детализация
Для удобства переверните телефон
| Модель тисков | Обозначение | Усилие зажима на ступени №4, кН | Усилие зажима на ступени №3, кН | Усилие зажима на ступени №2, кН | Усилие зажима на ступени №1, кН | Усилие зажима на ступени №0, кН | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | J, мм | K, мм | L, мм | M, мм | N, мм | Вес, кг | 3D-модель |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PQ100 | BB.VS.100.11.002 | 36 | 28 | 20 | 13 | 2 | 101 | 406 | 300 | 106 | 130 | 85 | 45 | 213 | 25 | 124 | 45 | 18 | 24 | Скачать |
| PQ130 | BB.VS.130.11.002 | 50 | 40 | 23 | 16 | 2 | 131 | 516 | 410 | 106 | 147 | 95 | 52 | 315 | 30 | 149 | 65 | 18 | 42 | Скачать |
| PQ160 | BB.VS.160.11.002 | 67 | 52 | 38 | 23 | 6 | 161 | 581 | 475 | 106 | 160 | 105 | 55 | 370 | 30 | 152 | 65 | 18 | 62 | Скачать |
| PQ200 | BB.VS.200.11.002 | 68 | 55 | 38 | 25 | 7 | 201 | 661 | 555 | 106 | 170 | 110 | 60 | 426 | 30 | 194 | 92 | 18 | 93 | Скачать |
