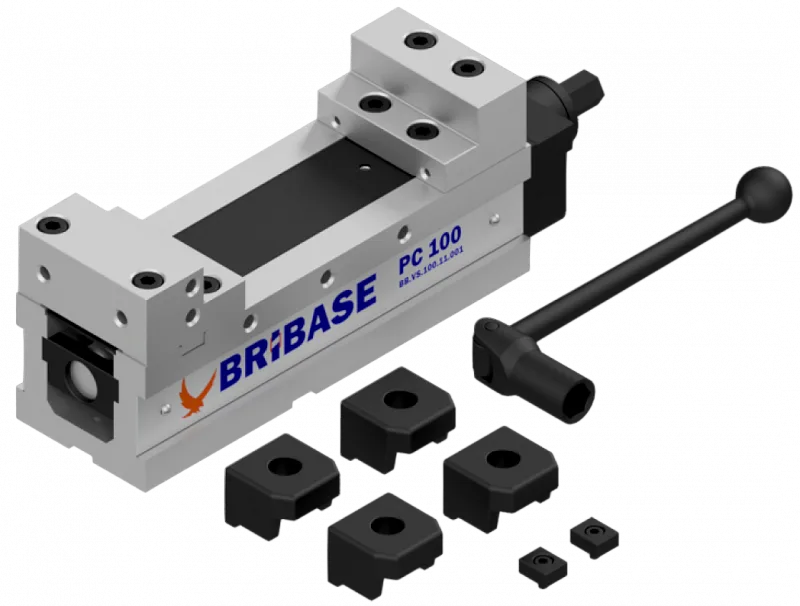

Тиски без силового механизма серии PC

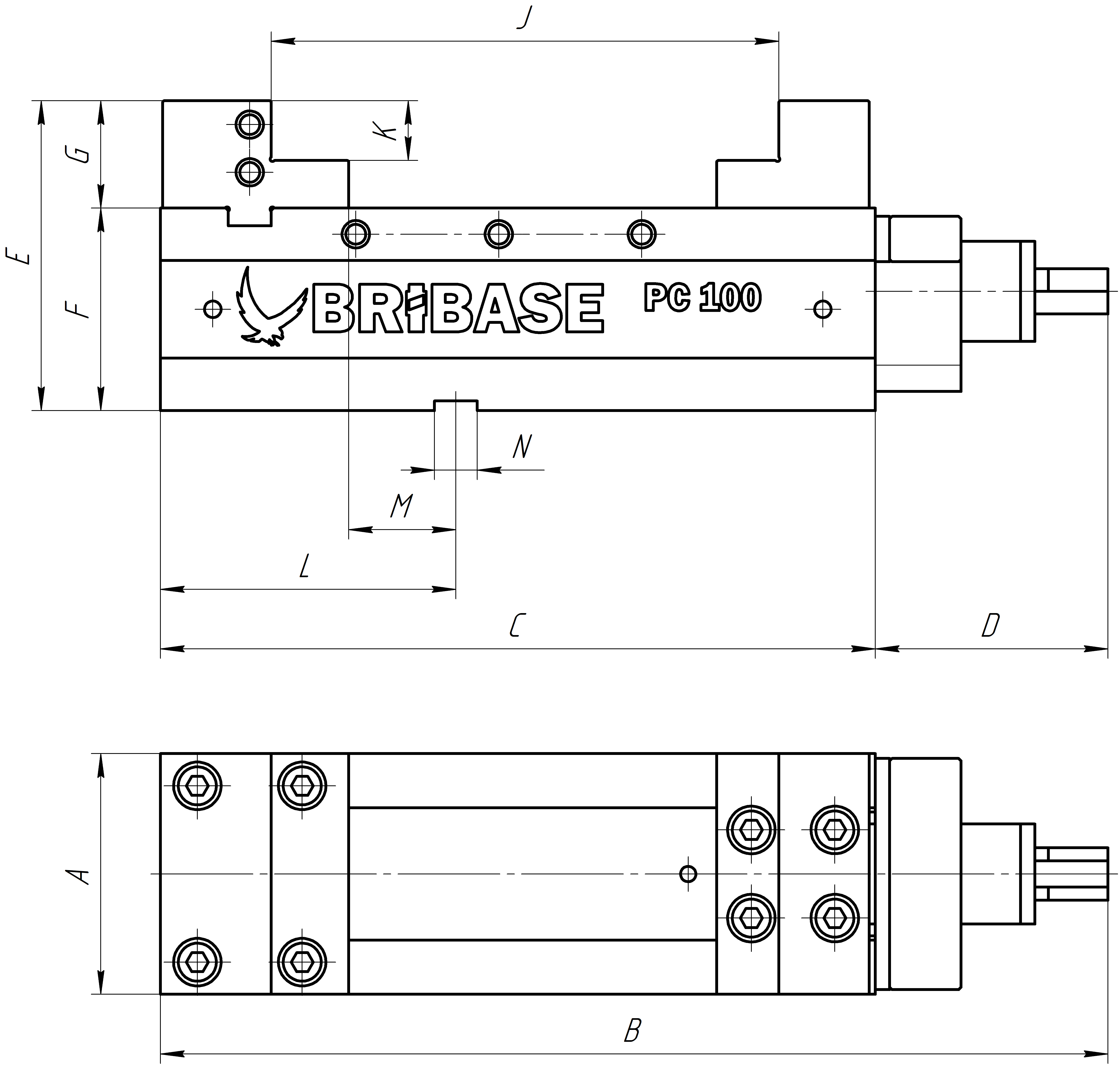

Схема
Описание
Материал:
Установка:
Технические характеристики:
Комплект поставки:
- Станина тисков выполнена из высококачественного чугуна.
- Губки ступенчатые выполнены из легированной закаленной стали твердостью в диапазоне от 51 до 56 HRC.
Установка:
- Тиски выполнены для установки на стол станка.
- Тиски возможно установить на устройство базирования с помощью переходной плиты (кроме типоразмера 200 мм).
Технические характеристики:
- Параллельность верхней поверхности станины тисков относительно основания – 0,01/100 мм.
- Расположение шпоночного паза относительно неподвижной губки – 0,025 мм.
Комплект поставки:
- Тиски в сборе со ступенчатыми губками – 1 шт.;
- Защитный кожух – 1 шт.;
- Позиционирующая шпонка на Т-паз 18 мм – 2 шт.;
- Прижим – 4 шт.;
- Ключ – 1 шт.;
- Техническая документация.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию тисков серии PC
Детализация
Для удобства переверните телефон

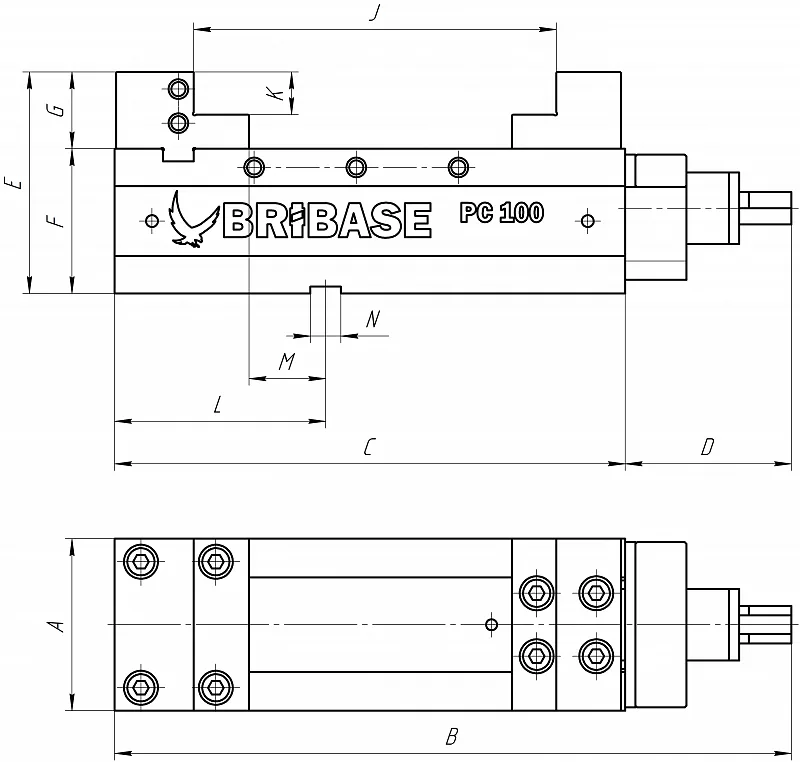

| Модель тисков | Обозначение | Усилие зажима, кН | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | J, мм | K, мм | L, мм | M, мм | N, мм | Вес, кг | 3D-модель |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PC100 | BB.VS.100.11.001 | 20 | 101 | 398 | 300 | 98 | 130 | 85 | 45 | 213 | 25 | 124 | 45 | 18 | 23 | Скачать |
| PC130 | BB.VS.130.11.001 | 30 | 131 | 508 | 410 | 98 | 147 | 95 | 52 | 315 | 30 | 149 | 65 | 18 | 40 | Скачать |
| PC160 | BB.VS.160.11.001 | 32 | 161 | 573 | 475 | 98 | 160 | 105 | 55 | 370 | 30 | 152 | 65 | 18 | 60 | Скачать |
| PC200 | BB.VS.200.11.001 | 35 | 201 | 653 | 555 | 98 | 170 | 110 | 60 | 426 | 30 | 194 | 92 | 18 | 90 | Скачать |
