Комплекты накладных ступенчатых губок

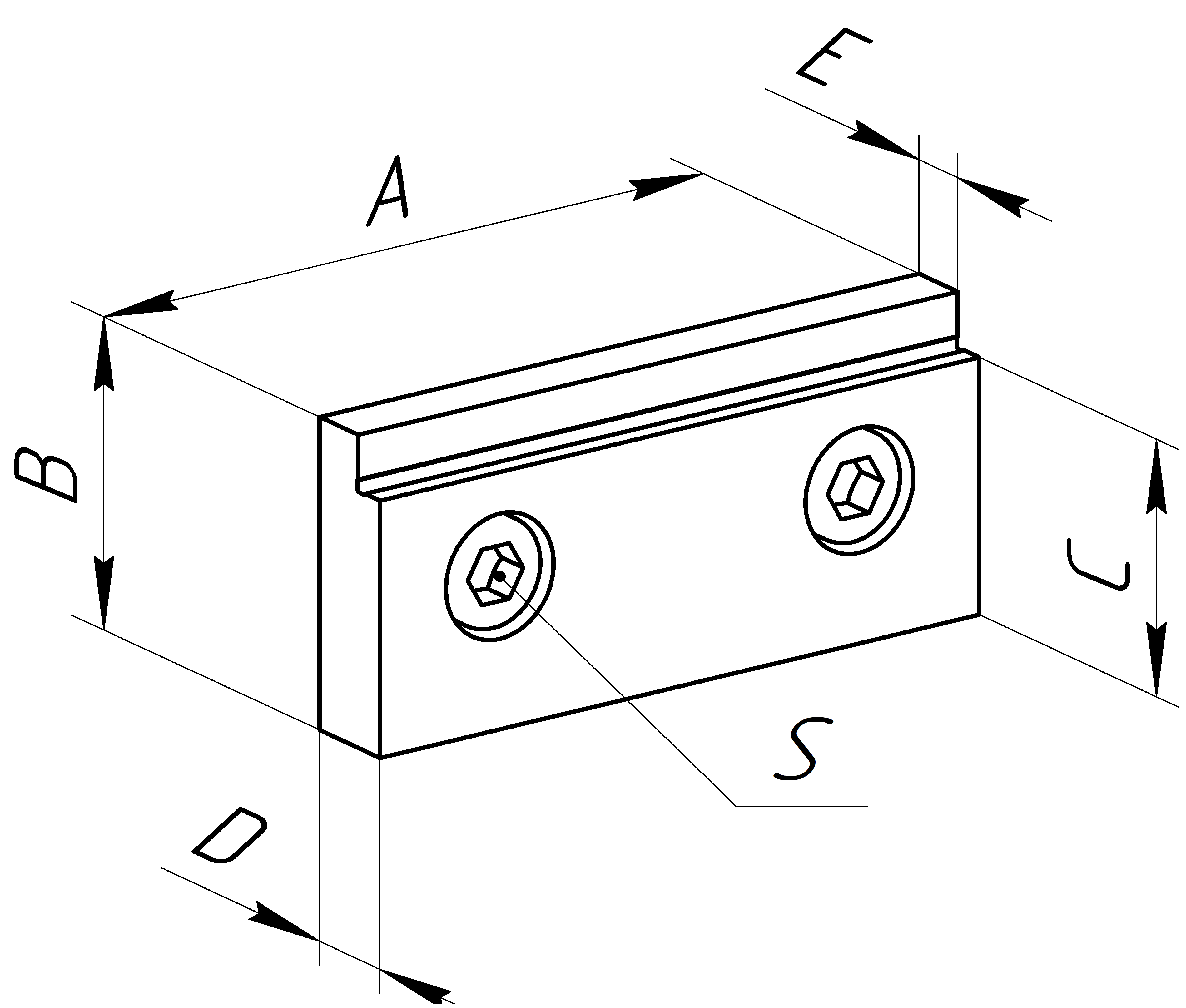

Схема
Описание
Материал:
- Комплекты накладных ступенчатых губок выполнены из легированной стали твердостью в диапазоне от 46,5 до 51,5 HRC.
- Комплекты накладных ступенчатых губок предназначены для установки в соответствующие типоразмеры тисков серии PC/PQ/PD.

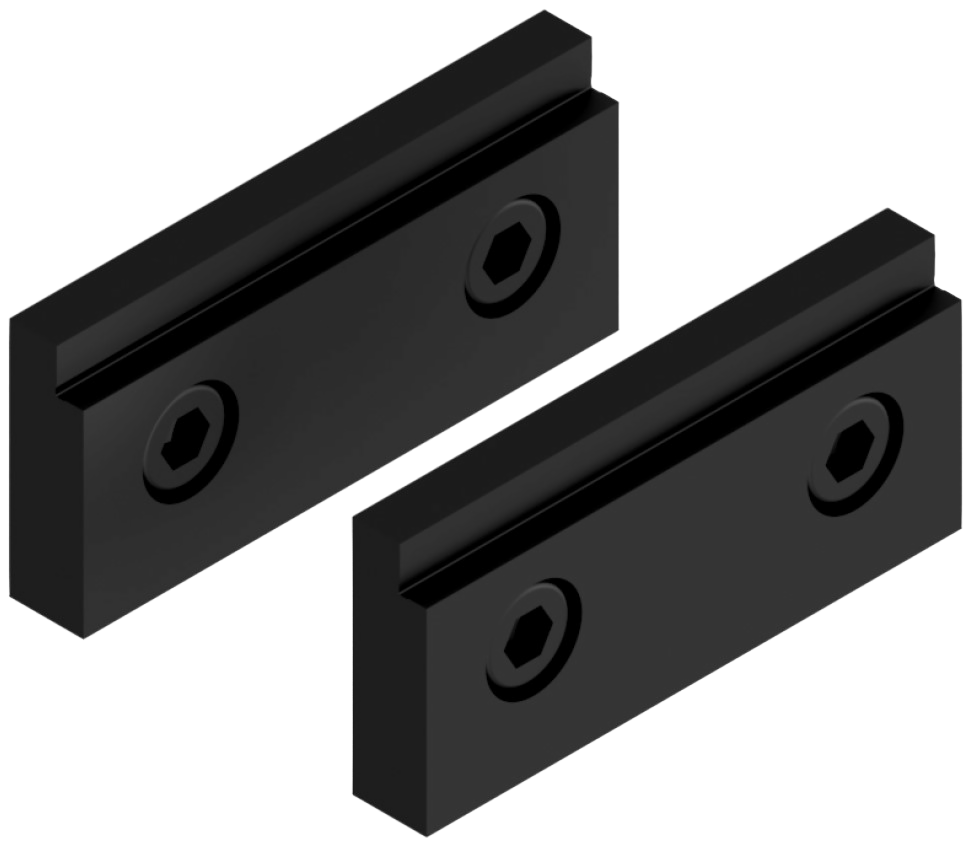

- Губка накладная ступенчатая - 2 шт.;
- Винты для крепления губок к тискам - 4 шт.
Детализация
Для удобства переверните телефон
| Типоразмер тисков | Обозначение | Наименование | A*, мм | B, мм | C, мм | D, мм | Е, мм | Размер под ключ S, мм | 3D-модель |
|---|---|---|---|---|---|---|---|---|---|
| PC/PQ/PD 100 | BB.VS.100.70.040 | Комплект губок накладных ступенчатых, к тискам шириной 100 мм | 100 | 45 | 37±0,015 | 14 | 9 | 7 | Скачать |
| PC/PQ/PD 130 | BB.VS.130.70.040 | Комплект губок накладных ступенчатых, к тискам шириной 130 мм | 130 | 52 | 44±0,015 | 14 | 9 | 7 | Скачать |
| PC/PQ/PD 160 | BB.VS.160.70.040 | Комплект губок накладных ступенчатых, к тискам шириной 160 мм | 160 | 55 | 47±0,015 | 14 | 9 | 7 | Скачать |
| PC/PQ/PD 200 | BB.VS.200.70.040 | Комплект губок накладных ступенчатых, к тискам шириной 200 мм | 200 | 60 | 52±0,015 | 18 | 13 | 10 | Скачать |
