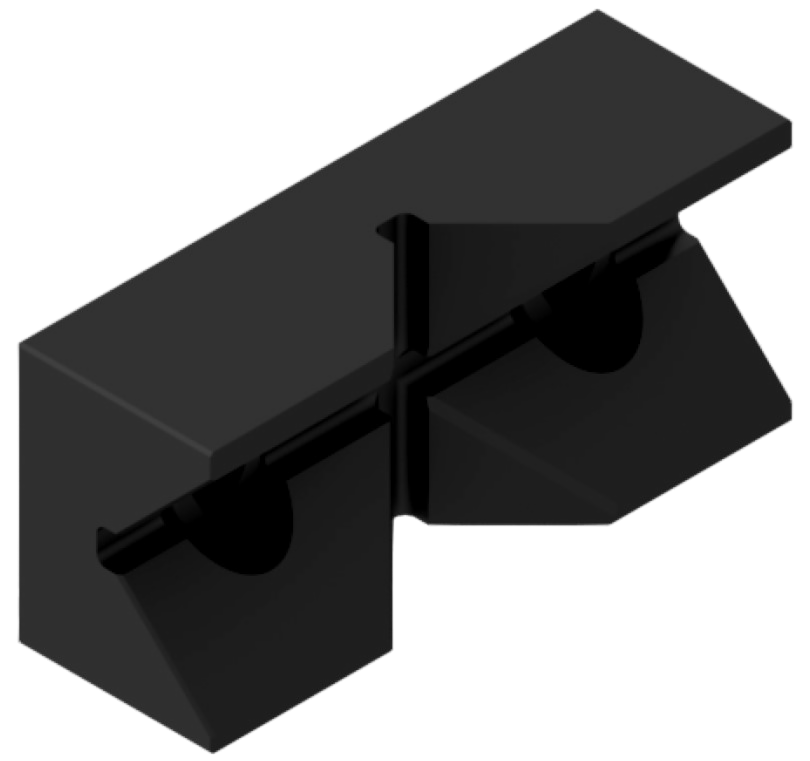

Губки накладные призматические
Схема
Описание
Материал:
Установка:
Комплект поставки:
- Губки накладные призматические выполнены из легированной стали твердостью в диапазоне 46,5 до 51,5 HRC.
Установка:
- Губки накладные призматические предназначены для установки в соответствующие типоразмеры тисков серии PC/PQ/PD.
Комплект поставки:
- Губка накладная призматическая - 1 шт.;
- Винты для крепления губки к тискам - 2 шт.
Детализация
Для удобства переверните телефон

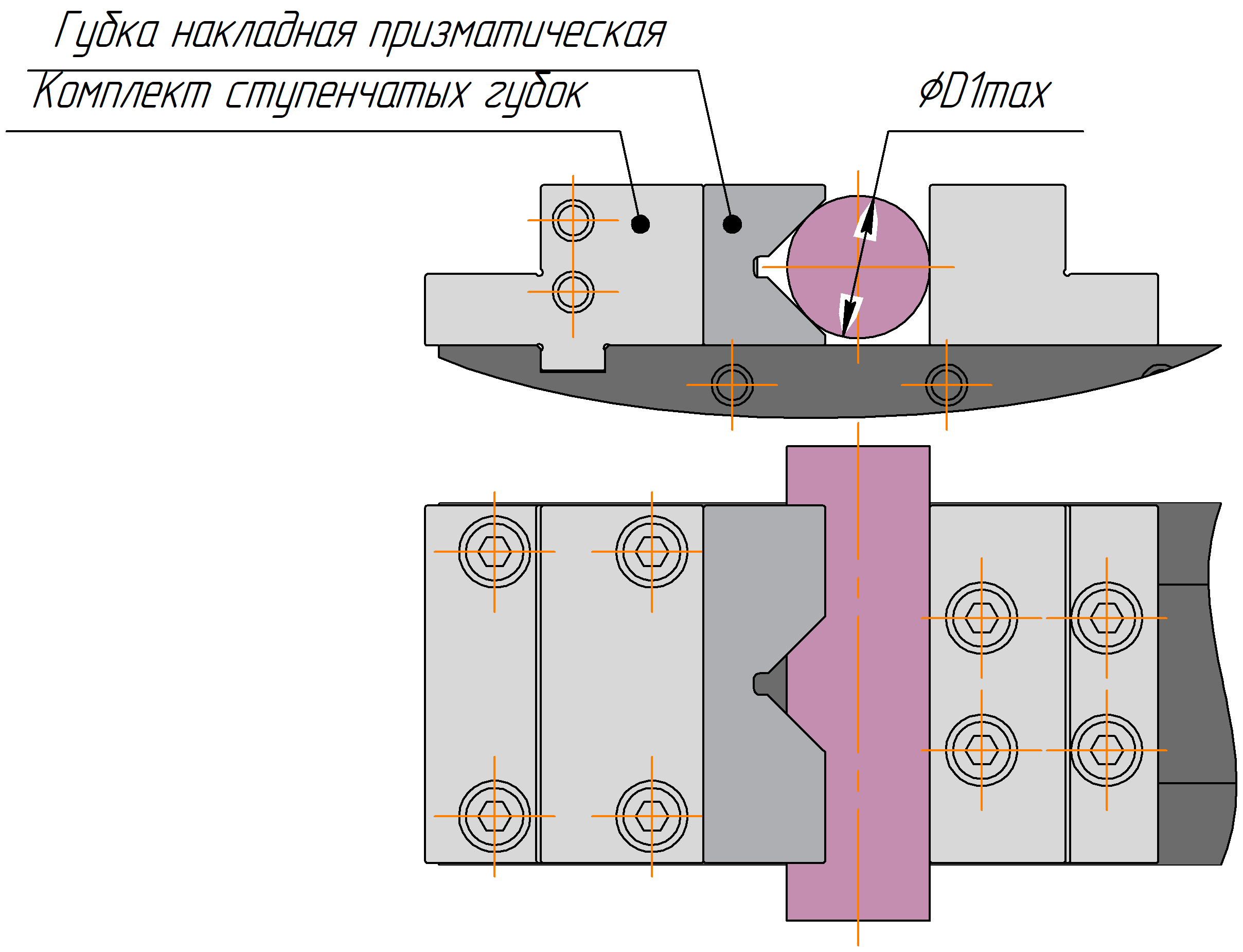

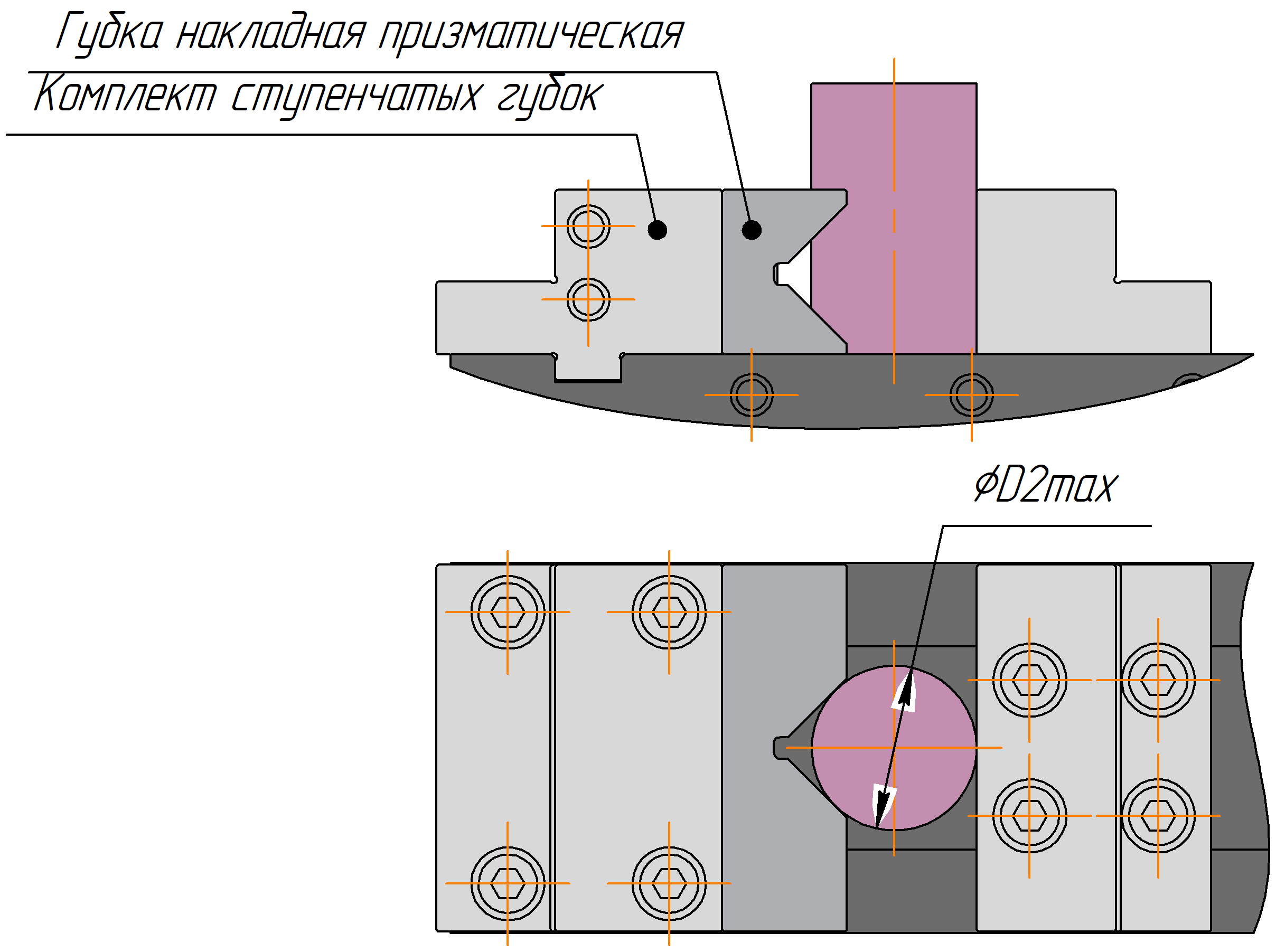

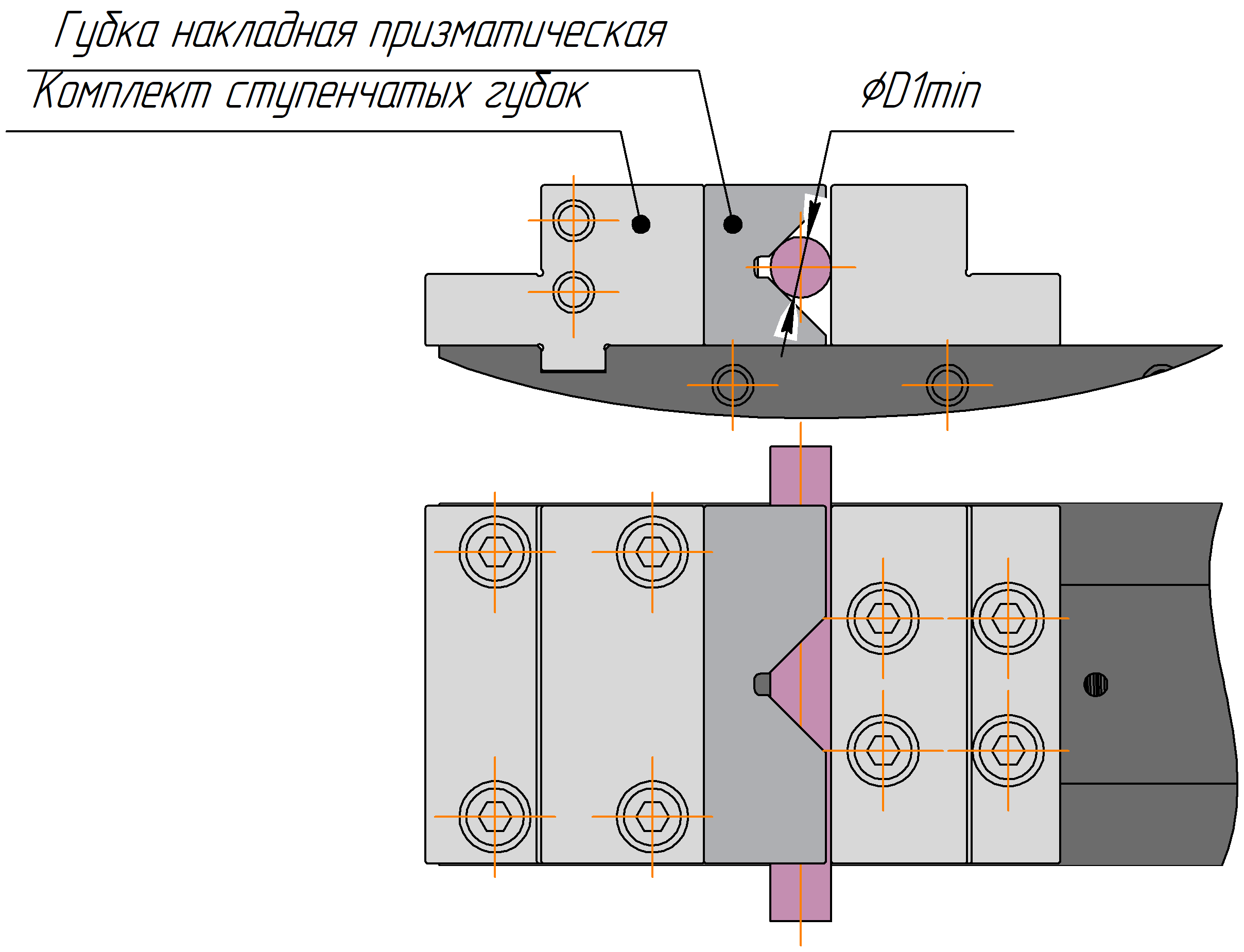

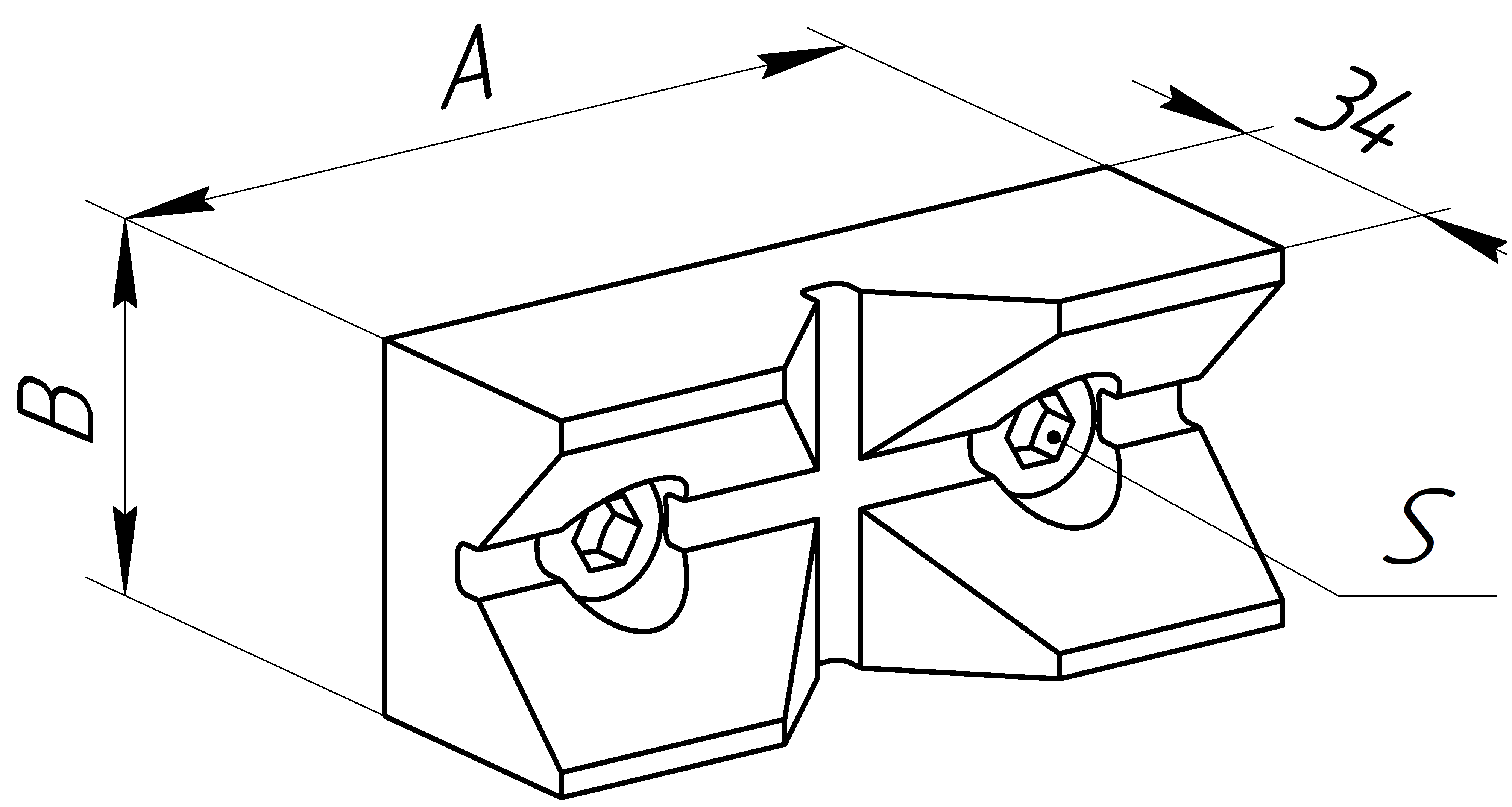

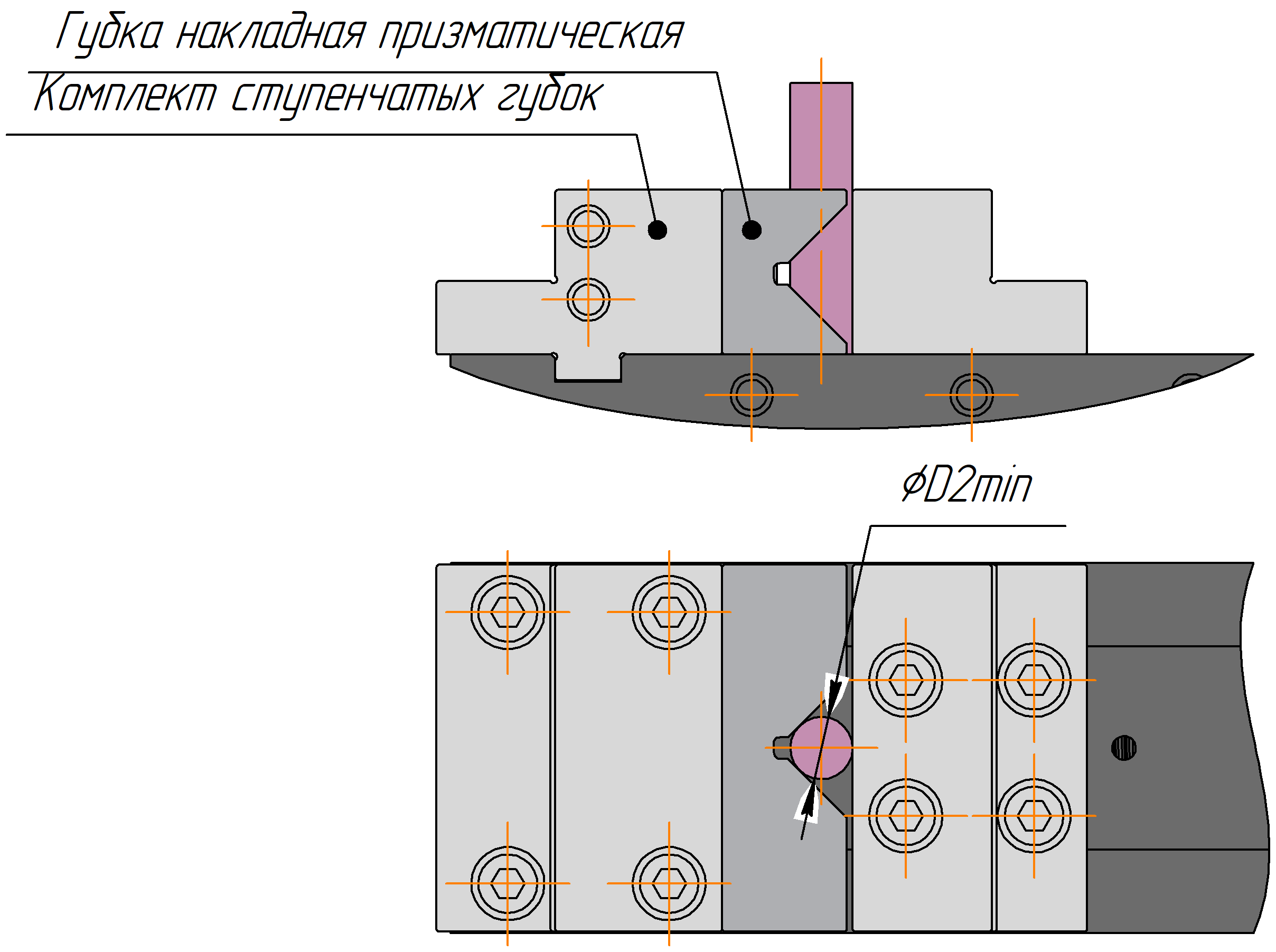

| Типоразмер тисков | Обозначение | Наименование | A, мм | B, мм | Диаметр заготовки, мм | Размер под ключ S, мм | D1min | D1max | D2min | D2max | 3D-модель |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PC/PQ/PD 100 | BB.VS.100.70.020 | Губка накладная, призматическая к тискам шириной 100 мм | 100 | 45 | 17-45 | 8 | 17 | 40 | 17 | 45 | Скачать |
| PC/PQ/PD 130 | BB.VS.130.70.020 | Губка накладная, призматическая к тискам шириной 130 мм | 130 | 52 | 17-45 | 8 | 17 | 45 | 17 | 45 | Скачать |
| PC/PQ/PD 160 | BB.VS.160.70.020 | Губка накладная, призматическая к тискам шириной 160 мм | 160 | 55 | 17-45 | 8 | 17 | 45 | 17 | 45 | Скачать |
| PC/PQ/PD 200 | BB.VS.200.70.020 | Губка накладная, призматическая к тискам шириной 100 мм | 200 | 60 | 18-52 | 10 | 18 | 52 | 18 | 52 | Скачать |
