Наборы сборных зажимов
Схема
Описание
Материал:
- Наборы сборных зажимов выполнены из легированной закаленной стали твердостью в диапазоне от 51 до 56 HRC.
- Наборы сборных зажимов предназначены для установки в маятниковые губки тисков PC\PQ\PD всех типоразмеров.
- Сборные зажимы соответствующего артикула - 4 шт;
- Крепежные винты - 4 шт.
- Маятниковые губки не предназначены для выполнения чистовых операций.
- Максимальная рекомендованная твёрдость зажимаемых заготовок – 55 HRC.
Детализация
Для удобства переверните телефон

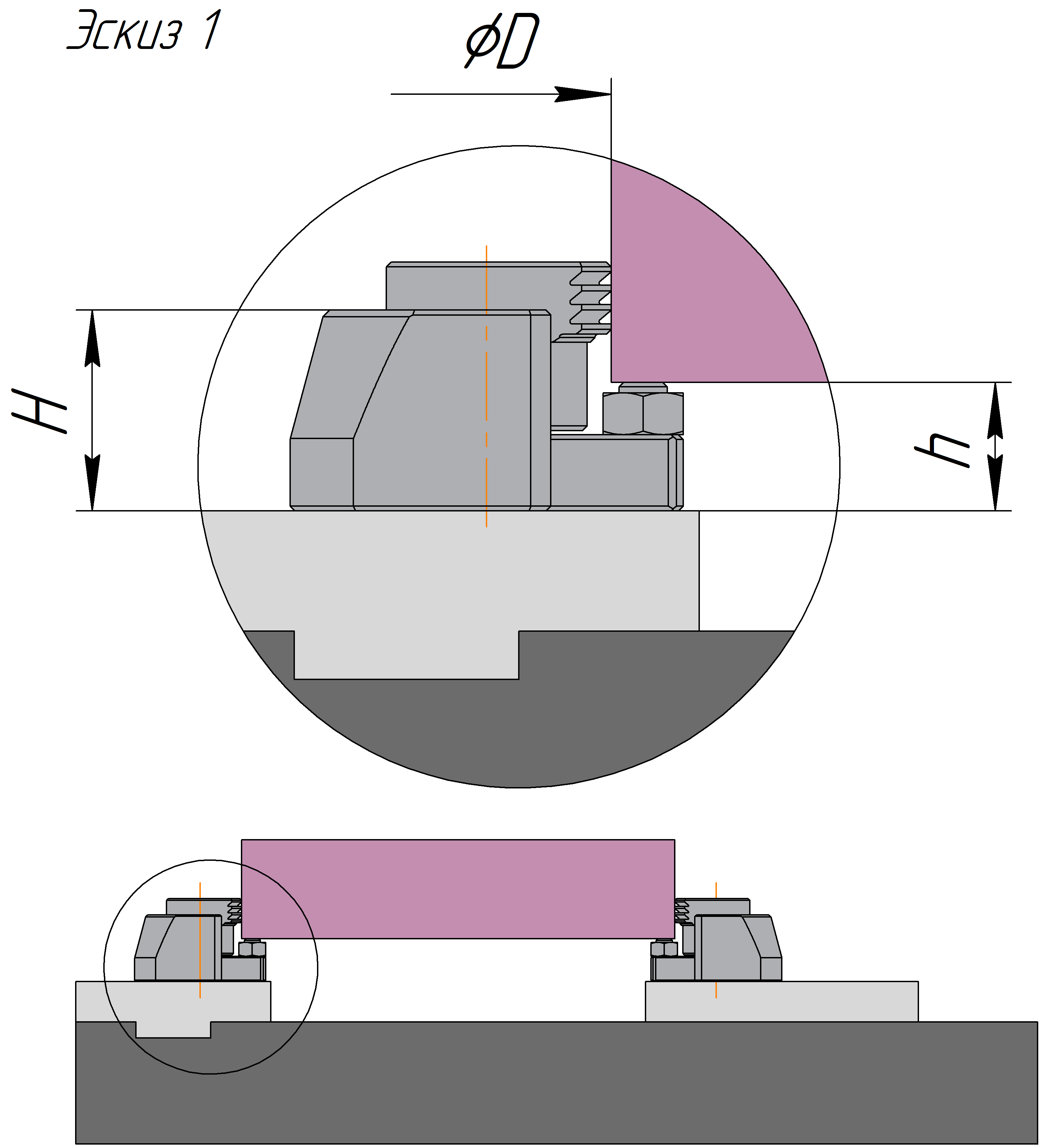

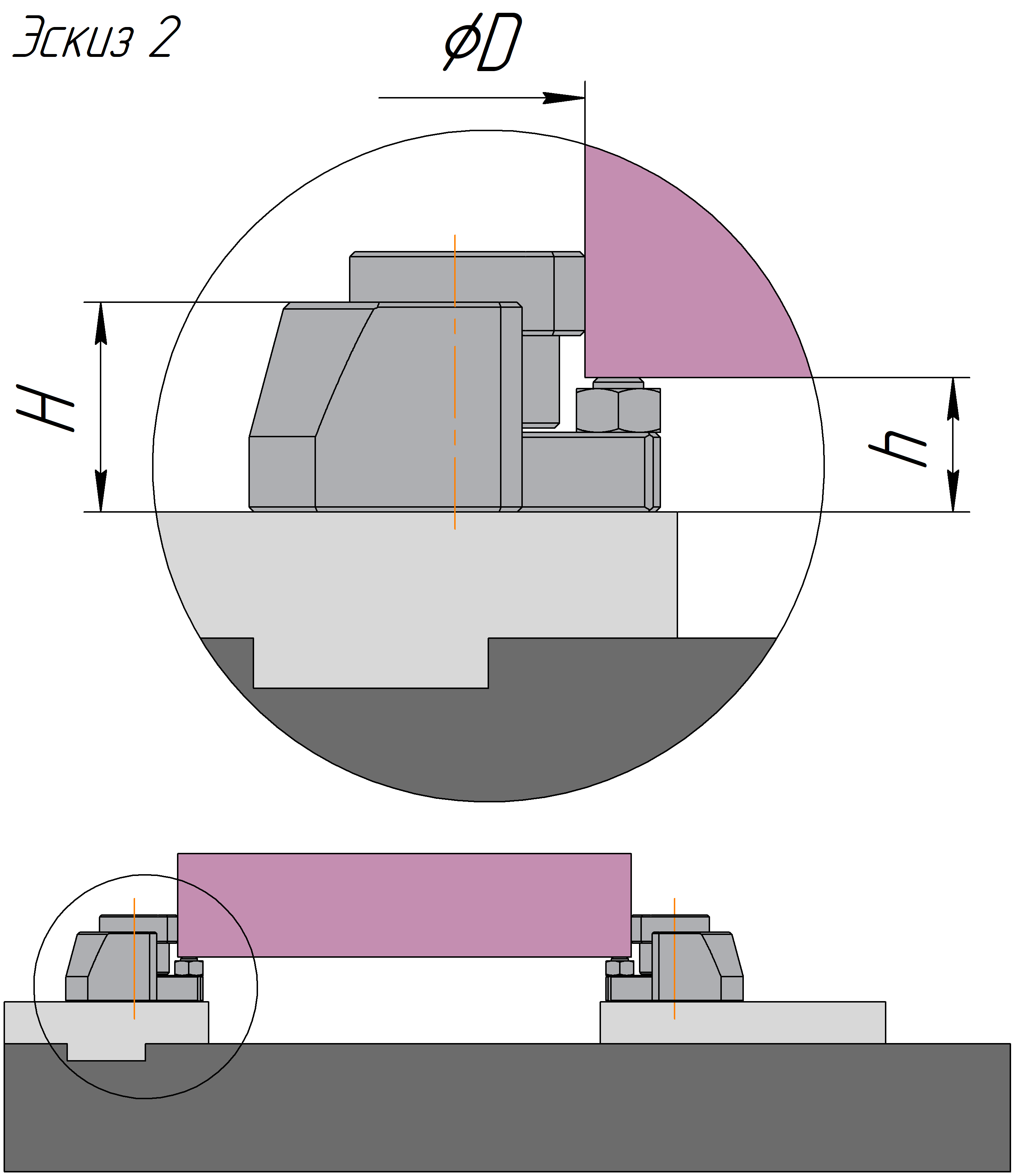

| Обозначение | Наименование | Форма зажимной поверхности | D, мм | H, мм | h, мм | Эскиз | 3D-модель |
|---|---|---|---|---|---|---|---|

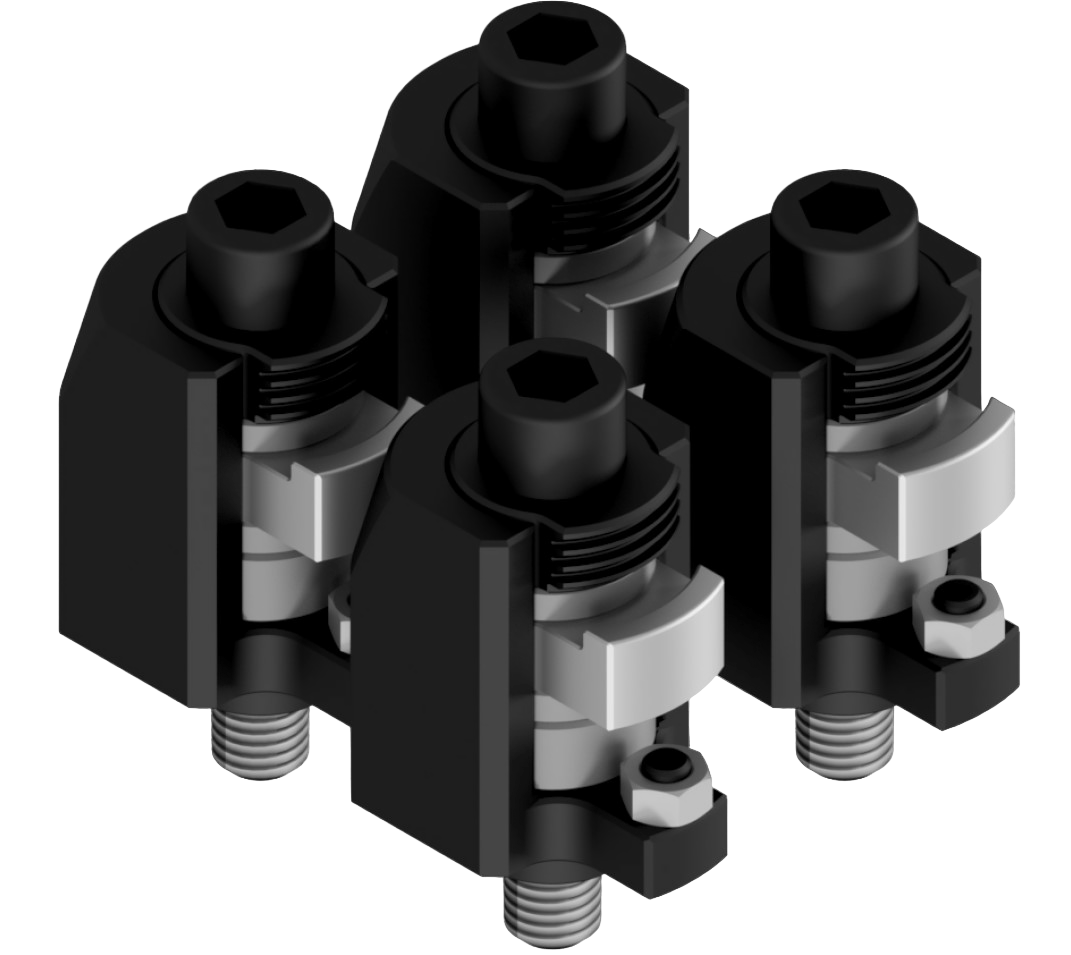

| BB.VS.100.51.025 | Набор из четырех рифленых зажимов с регулировкой, высота 25 мм | Рифленая | 31 | 25 | 16 | 1 | Скачать |
| BB.VS.100.51.050 | Набор из четырех рифлёных зажимов с регулировкой, высота 50 мм | Рифленая | 31 | 50 | 36 | 1 | Скачать |
| BB.VS.100.51.051 | Набор из четырех рифленых зажимов без регулировки, высота 50 мм | Рифленая | 31 | 50 | 38 | 1 | Скачать |

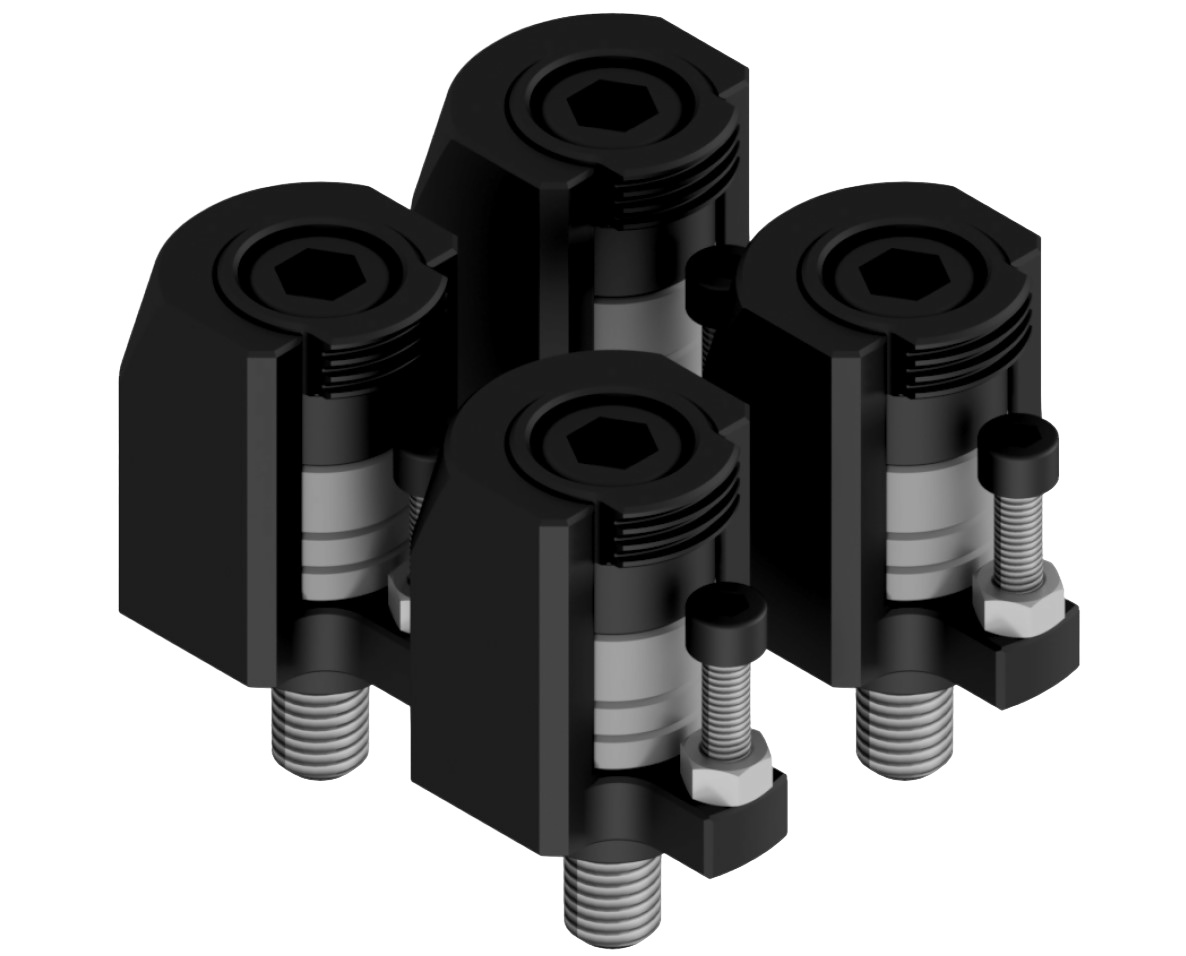

| BB.VS.100.50.025 | Набор из четырех гладких зажимов с регулировкой, высота 25 мм | Гладкая | 31 | 25 | 16 | 2 | Скачать |
| BB.VS.100.50.050 | Набор из четырех гладких зажимов с регулировкой, высота 50 мм | Гладкая | 31 | 50 | 36 | 2 | Скачать |
| BB.VS.100.50.051 | Набор из четырех гладких зажимов без регулировки, высота 50 мм | Гладкая | 31 | 50 | 38 | 2 | Скачать |
