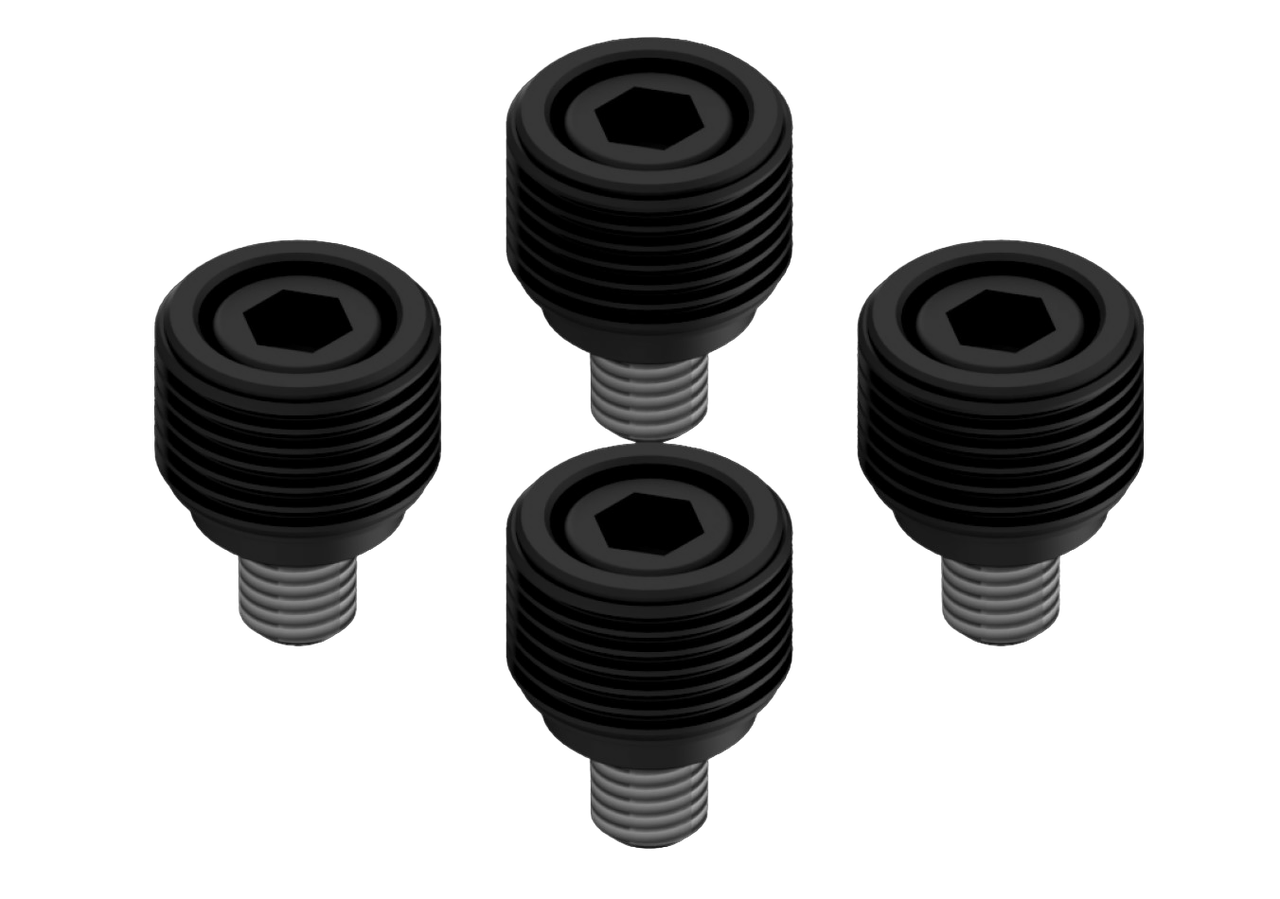

Наборы рифленых зажимов
Схема
Описание
Материал:
- Наборы рифленых зажимов выполнены из легированной закаленной стали твердостью в диапазоне от 51 до 56 HRC.

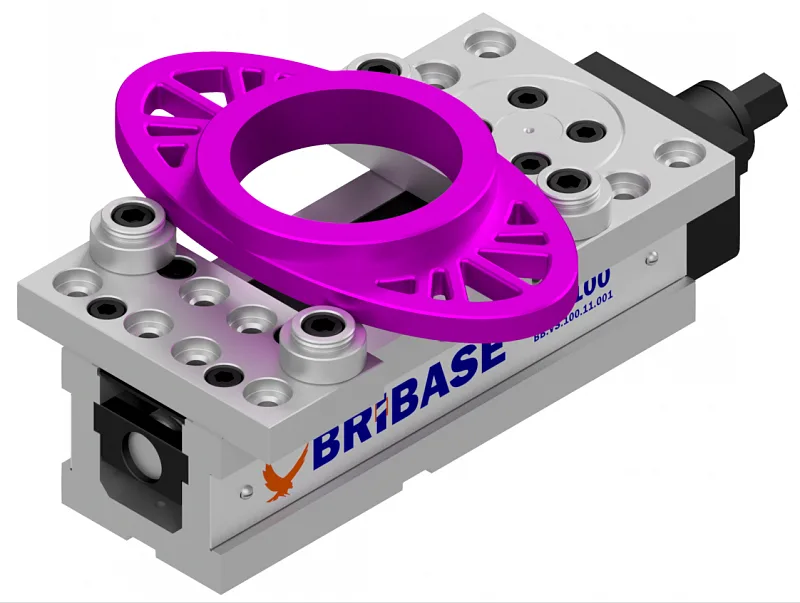

- Наборы рифленых зажимов предназначены для установки в маятниковые губки тисков PC\PQ\PD всех типоразмеров.
- Рифленые зажимы соответствующего артикула - 4 шт;
- Крепежные винты - 4 шт.
- Маятниковые губки не предназначены для выполнения чистовых операций.
- Максимальная рекомендованная твёрдость зажимаемых заготовок – 55 HRC.
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Форма | D, мм | d, мм | H, мм | h, мм | S, мм | Эскиз | 3D-модель |
|---|---|---|---|---|---|---|---|---|---|
| BB.VS.100.51.011 | Набор из четырех рифленых зажимов, высота 11 мм | Рифления по всей высоте цилиндрической поверхности | 29 | - | 11 | - | - | 1 | Скачать |
| BB.VS.100.51.019 | Набор из четырех рифленых зажимов, высота 19 мм | Рифления по всей высоте цилиндрической поверхности | 29 | - | 19 | - | - | 1 | Скачать |
| BB.VS.100.51.024 | Набор из четырех рифленых зажимов, высота 24 мм | Рифления по всей высоте цилиндрической поверхности | 29 | - | 24 | - | - | 1 | Скачать |

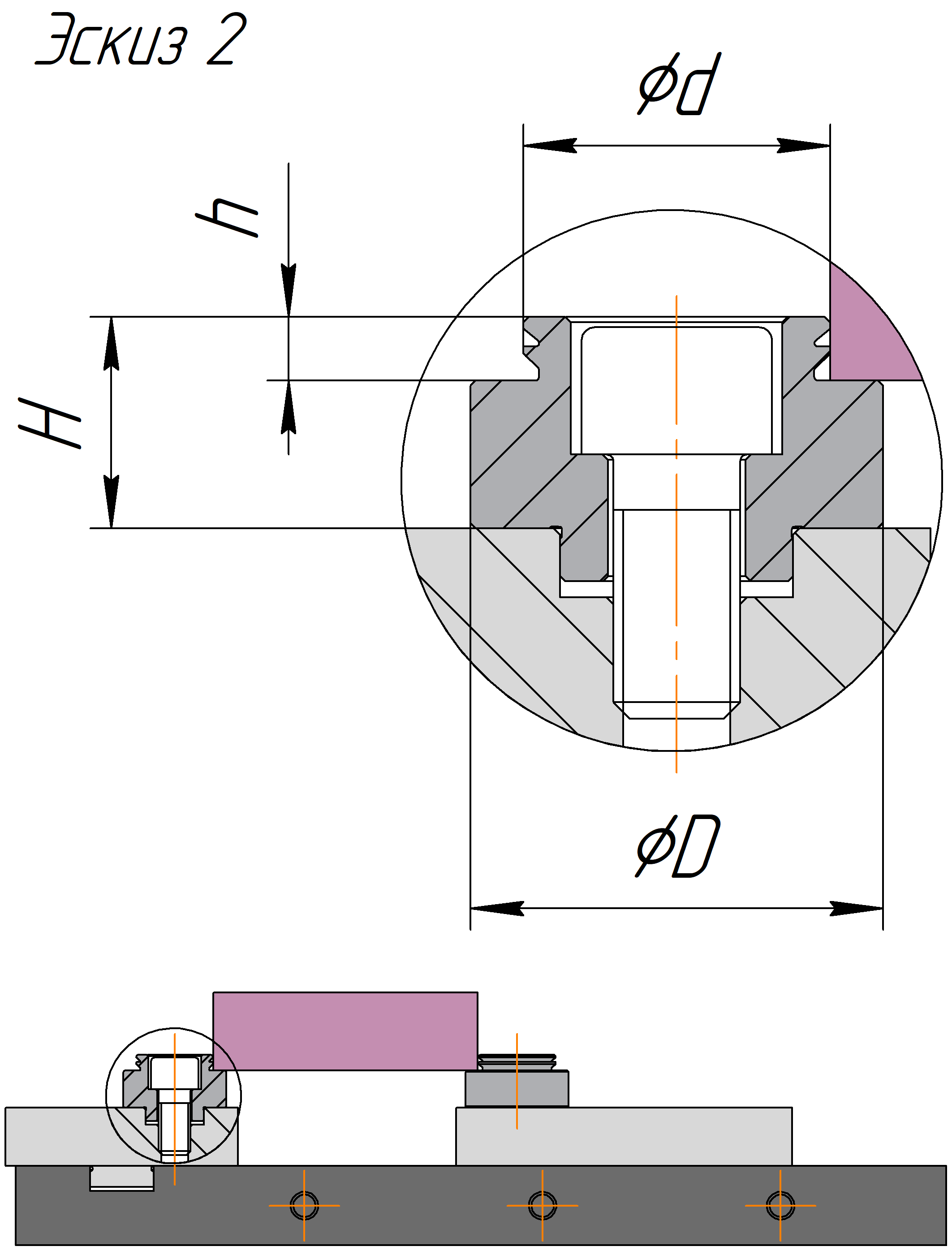

| BB.VS.100.51.017 | Набор из четырех рифленых ступенчатых зажимов, высота 17 мм | Рифления на цилиндрической поверхности ступени | 39 | 29 | 17 | 3 | - | 2 | Скачать |
| BB.VS.100.51.020 | Набор из четырех рифленых ступенчатых зажимов, высота 20 мм | Рифления на цилиндрической поверхности ступени | 39 | 29 | 20 | 6 | - | 2 | Скачать |

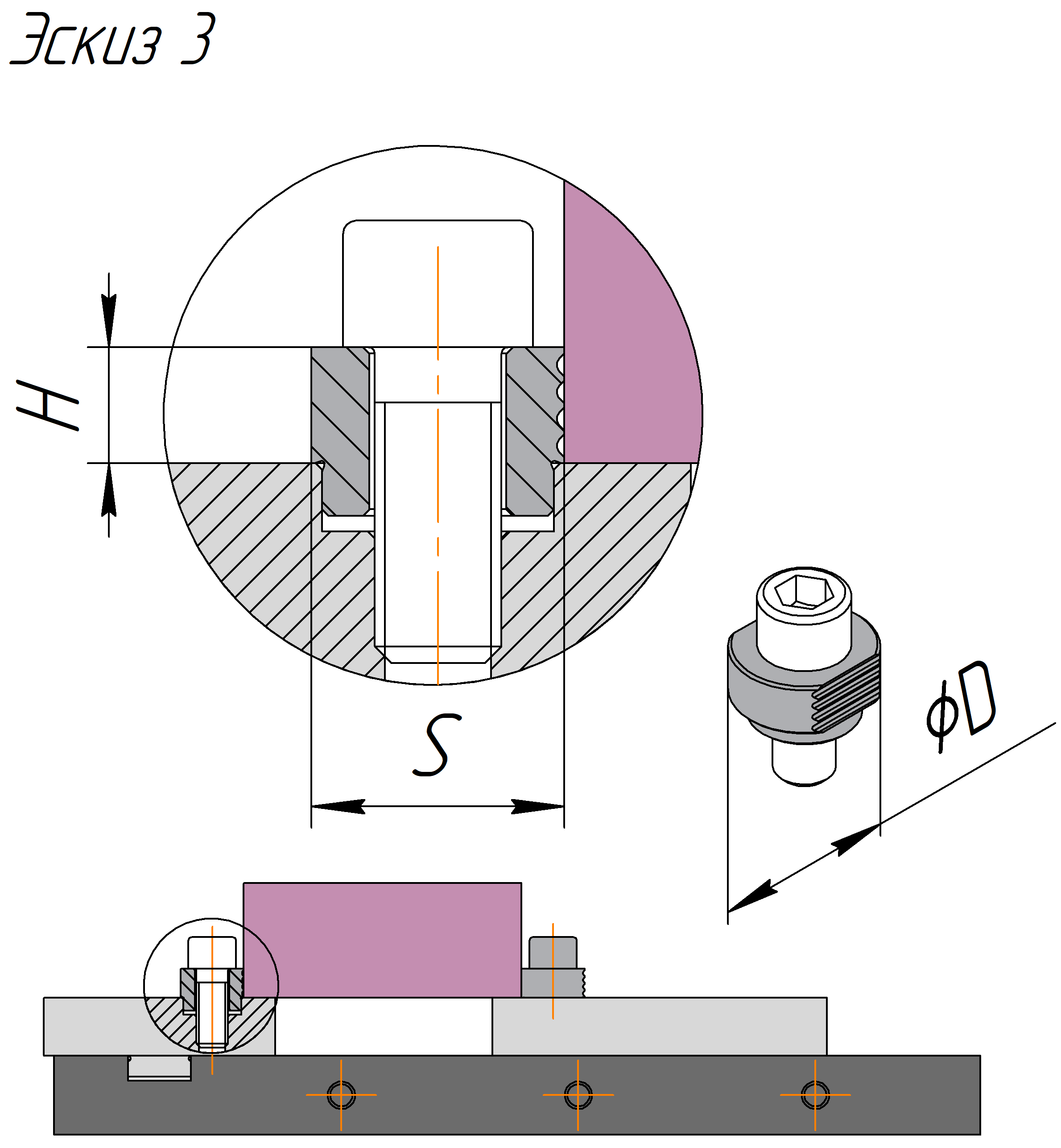

| BB.VS.100.51.111 | Набор из четырех рифленых плоских зажимов, высота 11 мм | Рифления по поверхностям лысок | 29 | - | 11 | - | 24 | 3 | Скачать |
