Наборы гладких зажимов
Схема
Описание
Материал:
Примечание:
Маятниковые губки не предназначены для выполнения чистовых операций.
- Набор мягких зажимов выполнен из легированной стали твердостью в диапазоне от 22 до 28 HRC.
- Все остальные наборы гладких зажимов выполнены из легированной закаленной стали твердостью в диапазоне от 51 до 56 HRC.
- Наборы гладких зажимов предназначены для установки в маятниковые губки тисков PC\PQ\PD всех типоразмеров.

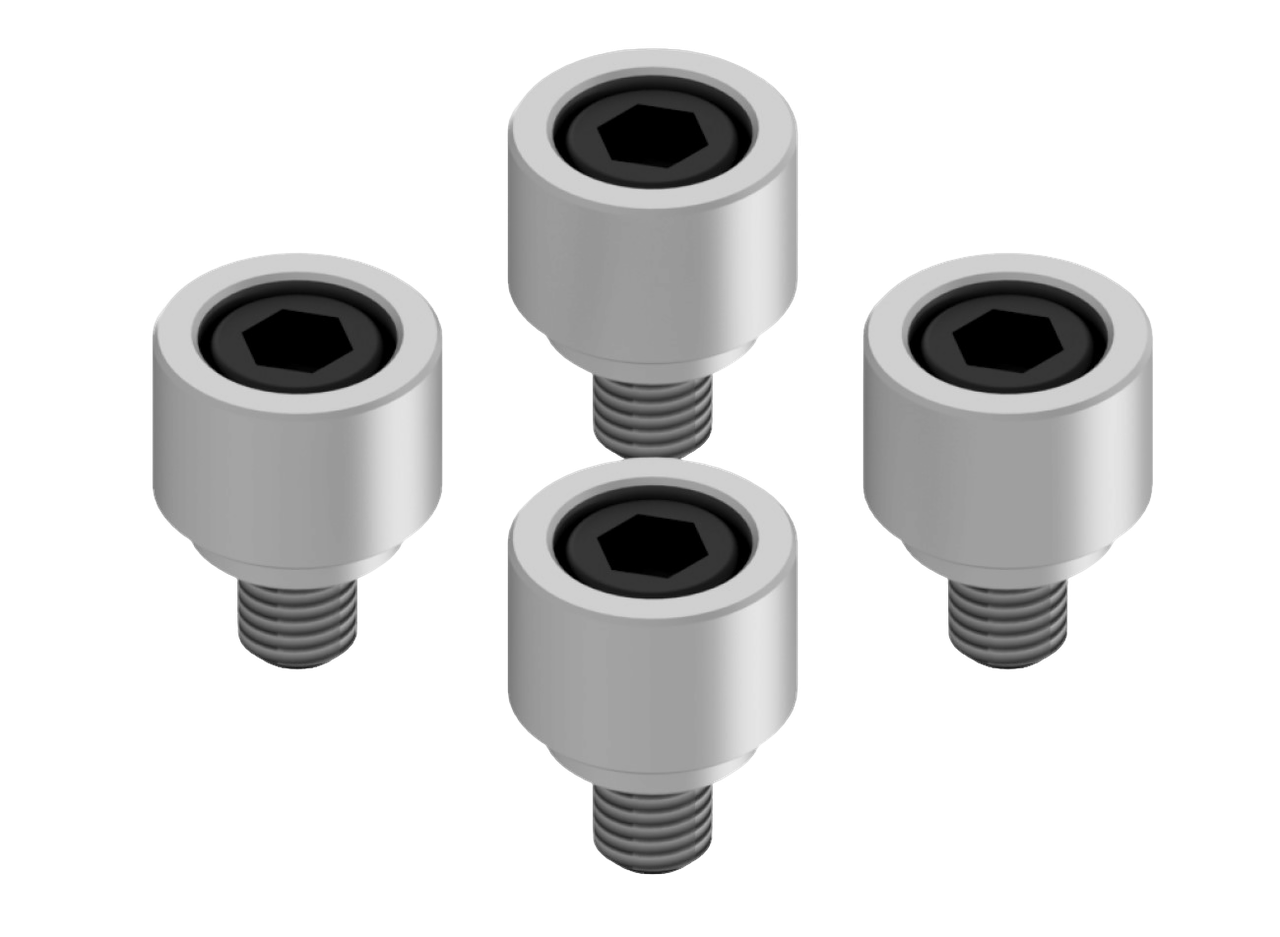

- Гладкие зажимы соответствующего артикула - 4 шт;
- Крепежные винты - 4 шт.
Примечание:
Маятниковые губки не предназначены для выполнения чистовых операций.
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Форма | D, мм | d, мм | H, мм | h, мм | Эскиз | 3D-модель |
|---|---|---|---|---|---|---|---|---|
| BB.VS.100.50.011 | Набор из четырех гладких зажимов, высота 11 мм | Простая цилиндрическая | 29 | - | 11 | - | 1 | Скачать |
| BB.VS.100.50.019 | Набор из четырех гладких зажимов, высота 19 мм | Простая цилиндрическая | 29 | - | 19 | - | 1 | Скачать |
| BB.VS.100.50.024 | Набор из четырех гладких зажимов, высота 24 мм | Простая цилиндрическая | 29 | - | 24 | - | 1 | Скачать |
| BB.VS.100.50.125 | Набор из четырех мягких зажимов, высота 25 мм | Простая цилиндрическая | 49 | - | 25 | - | 1 | Скачать |
| BB.VS.100.50.020 | Набор из четырех гладких ступенчатых зажимов, высота 20 мм | Цилиндрическая с гладкой ступенью | 39 | 29 | 20 | 6 | 2 | Скачать |
| BB.VS.100.50.028 | Набор из четырех гладких ступенчатых зажимов, высота 28 мм | Цилиндрическая с гладкой ступенью | 39 | 29 | 28 | 14 | 2 | Скачать |
