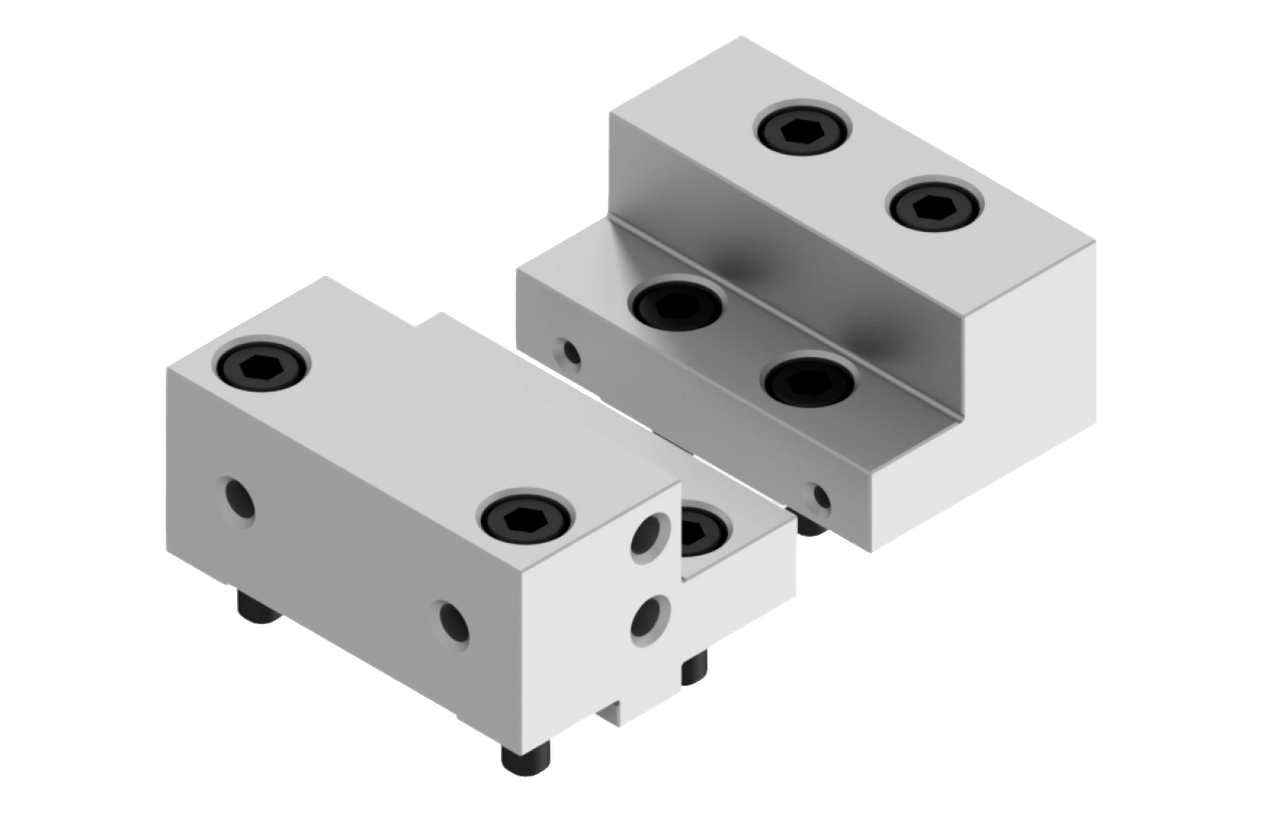

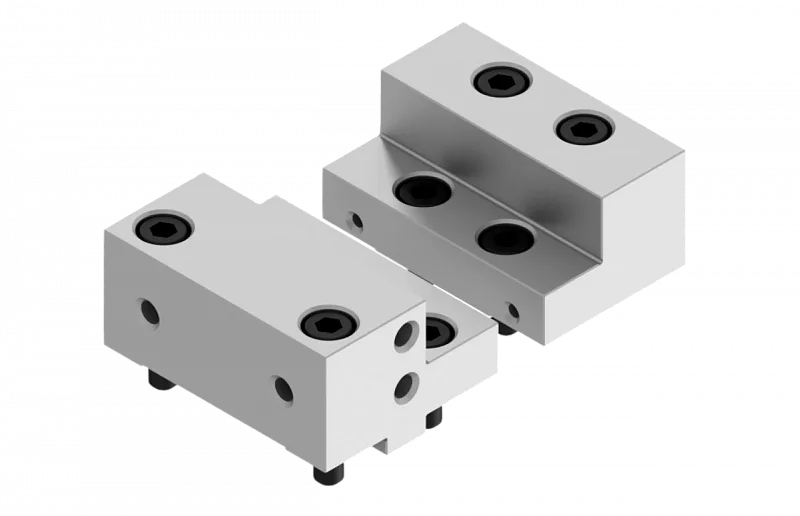

Комплекты ступенчатых губок для тисков серии PC/PQ/PD

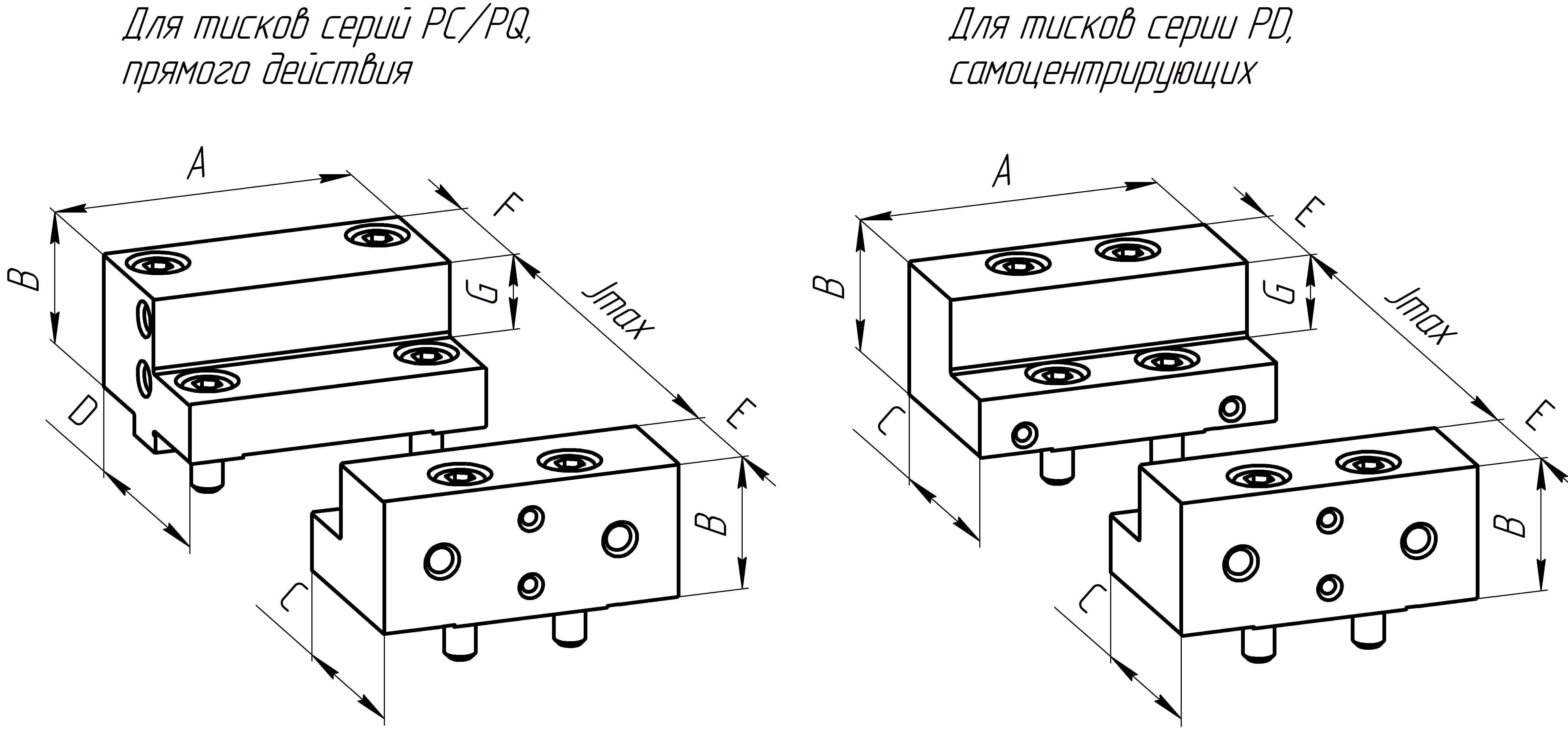

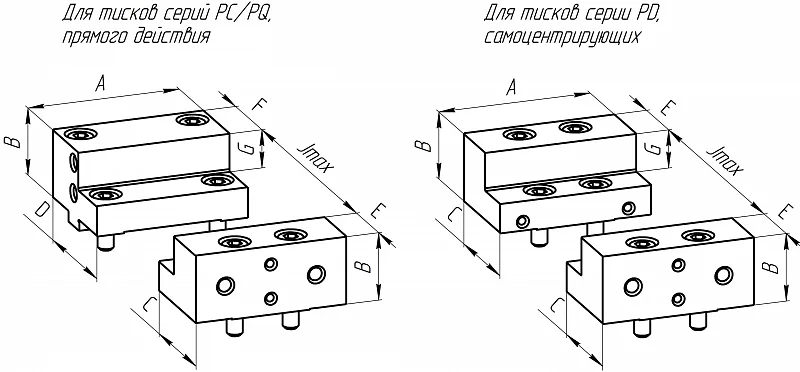

Схема
Описание
Материал:
Установка:
Комплект поставки:
Комплект поставки губок для тисков серии PC/PQ:
Комплект поставки губок для тисков серии PD:
3D-модели губок предоставляются по запросу.
- Комплекты ступенчатых губок выполнены из легированной стали твердостью в диапазоне от 51 до 56 HRC.
Установка:
- Комплекты губок для тисков серии PC/PQ предназначены для установки в соответствующие типоразмеры тисков серии PC/PQ.
- Комплекты губок для тисков серии PD предназначены для установки в соответствующие типоразмеры тисков серии PD.
Комплект поставки:
Комплект поставки губок для тисков серии PC/PQ:
- Подвижная ступенчатая губка - 1 шт.;
- Неподвижная ступенчатая губка - 1 шт.;
- Винты для крепления губок к тискам - 8 шт.
Комплект поставки губок для тисков серии PD:
- Подвижная ступенчатая губка - 2 шт.;
- Винты для крепления губок к тискам - 8 шт.
3D-модели губок предоставляются по запросу.
Детализация
Для удобства переверните телефон
| Модель тисков | Обозначение | Наименование | Jmax | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| PC100/PQ100 | BB.VS.100.21.030 | Комплект ступенчатых губок | 213 | 100 | 45 | 64 | 78 | 38 | 45.5 | 25 |
| PC130/PQ130 | BB.VS.130.21.030 | Комплект ступенчатых губок | 315 | 130 | 52 | 74 | 83 | 44 | 48 | 30 |
| PC160/PQ160 | BB.VS.160.21.030 | Комплект ступенчатых губок | 370 | 160 | 55 | 86 | 86 | 51 | 51 | 30 |
| PC200/PQ200 | BB.VS.200.21.030 | Комплект ступенчатых губок | 426 | 200 | 60 | 97 | 100 | 59 | 62 | 30 |
| PD100 | BB.VS.100.22.030 | Комплект ступенчатых губок | 215 | 100 | 45 | 64 | - | 38 | - | 25 |
| PD130 | BB.VS.130.22.030 | Комплект ступенчатых губок | 310 | 130 | 52 | 74 | - | 44 | - | 30 |
| PD160 | BB.VS.160.22.030 | Комплект ступенчатых губок | 365 | 160 | 55 | 86 | - | 51 | - | 30 |
| PD200 | BB.VS.200.22.030 | Комплект ступенчатых губок | 425 | 200 | 60 | 97 | - | 59 | - | 30 |
