Комплекты прямых закаленных и мягких губок для тисков серии PC/PQ/PD

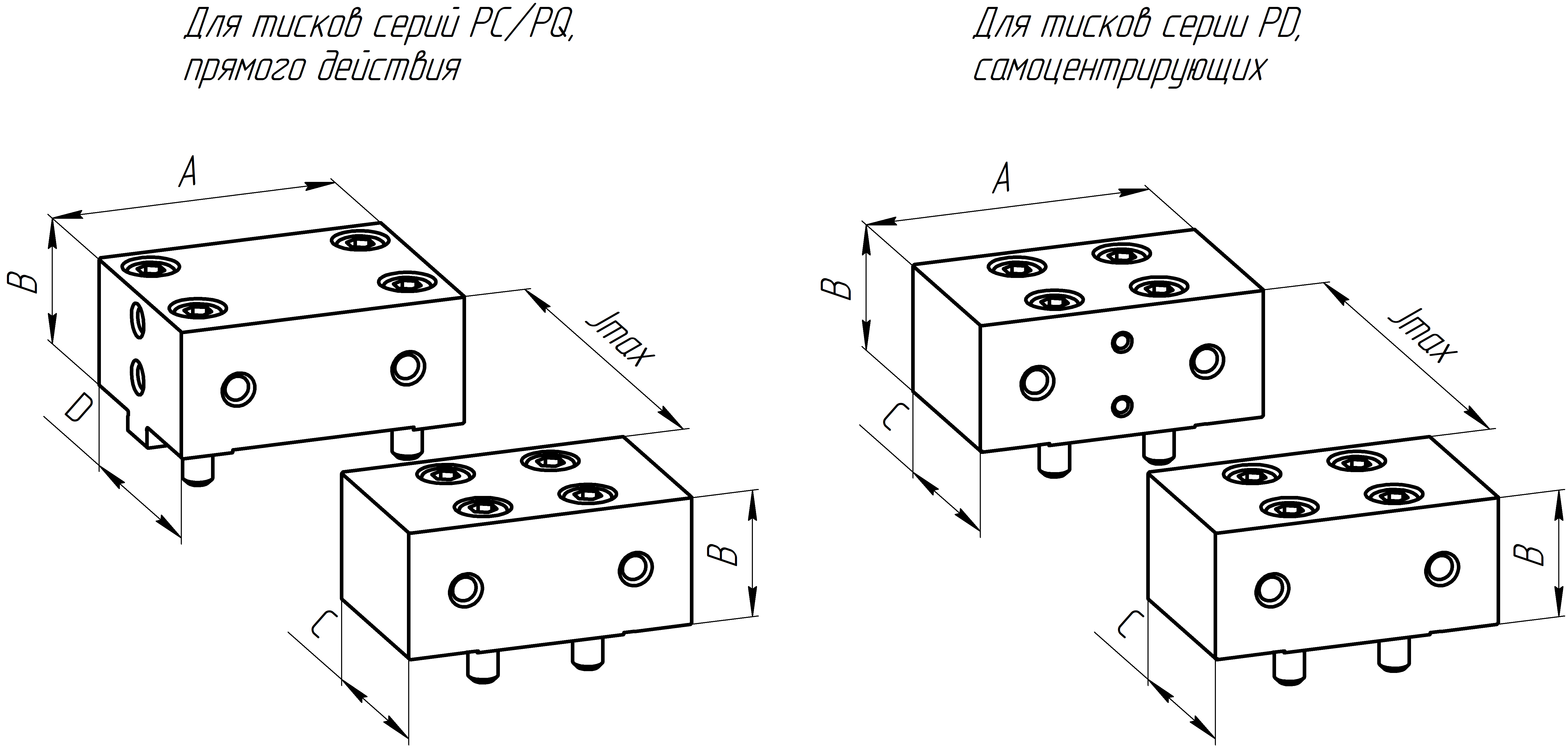

Схема
Описание
Материал:
Комплект поставки:
Комплект поставки губок для тисков серии PC/PQ:
Комплект поставки губок для тисков серии PD:
- Комплекты закаленных губок выполнены из легированной стали твердостью в диапазоне от 51 до 56 HRC.
- Комплекты мягких губок выполнены из легированной стали твердостью состояния поставки.
- Комплекты губок для тисков серии PC/PQ предназначены для установки в соответствующие типоразмеры тисков серии PC/PQ.
- Комплекты губок для тисков серии PD предназначены для установки в соответствующие типоразмеры тисков серии PD.
Комплект поставки:
Комплект поставки губок для тисков серии PC/PQ:
- Подвижная прямая губка - 1 шт.;
- Неподвижная прямая губка - 1 шт.;
- Винты для крепления губок к тискам - 8 шт.
Комплект поставки губок для тисков серии PD:
- Подвижная прямая губка - 2 шт.;
- Винты для крепления губок к тискам - 8 шт.
3D-модели губок предоставляются по запросу.
Детализация
Для удобства переверните телефон
| Модель тисков |
Обозначение комплекта прямых закаленных губок |
Обозначение комплекта прямых мягких губок |
A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|---|---|
| PC100/PQ100 | BB.VS.100.21.040 | BB.VS.100.21.020 | 100 | 45 | 64 | 78 |
| PC130/PQ130 | BB.VS.130.21.040 | BB.VS.160.21.020 | 130 | 52 | 74 | 83 |
| PC160/PQ160 | BB.VS.160.21.040 | BB.VS.100.22.020 | 160 | 55 | 86 | 86 |
| PC200/PQ200 | BB.VS.200.21.040 | BB.VS.160.22.020 | 200 | 60 | 97 | 100 |
| PD100 | BB.VS.100.22.040 | BB.VS.130.21.020 | 100 | 45 | 64 | - |
| PD130 | BB.VS.130.22.040 | BB.VS.200.21.020 | 130 | 52 | 74 | - |
| PD160 | BB.VS.160.22.040 | BB.VS.130.22.020 | 160 | 55 | 86 | - |
| PD200 | BB.VS.200.22.040 | BB.VS.200.22.020 | 200 | 60 | 97 | - |
