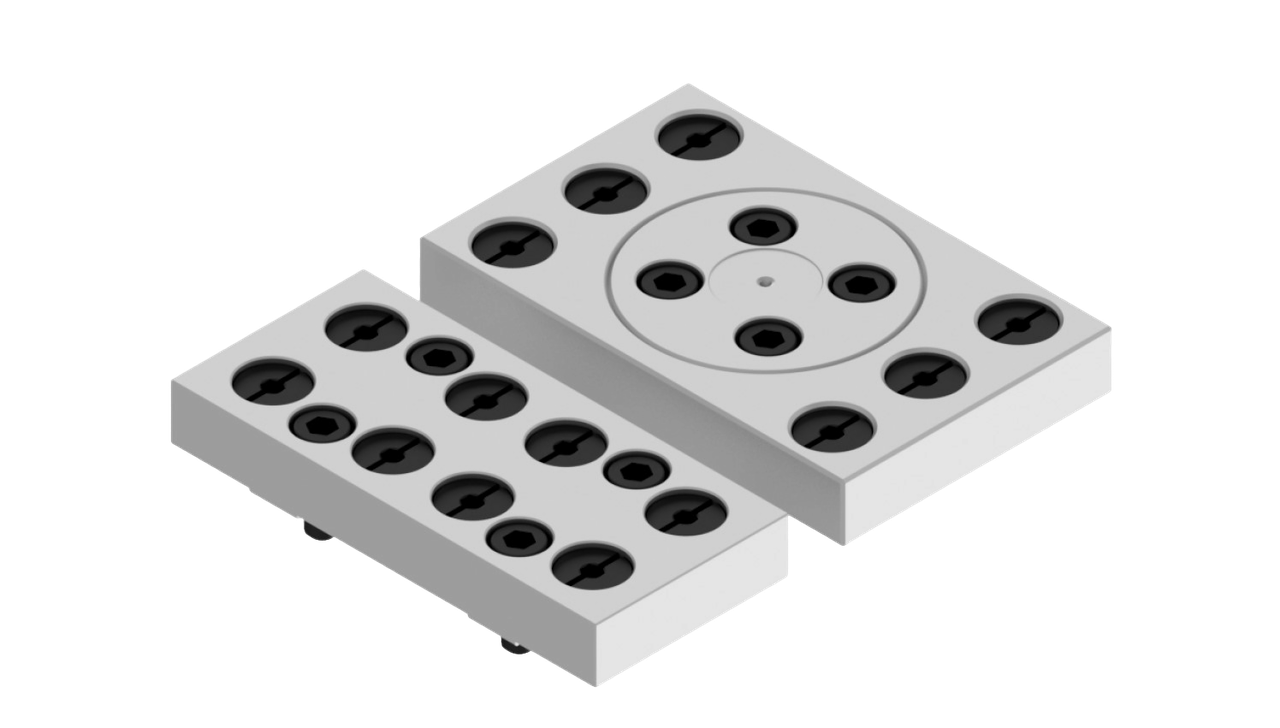

Комплекты маятниковых губок для тисков серий PC/PQ/PD

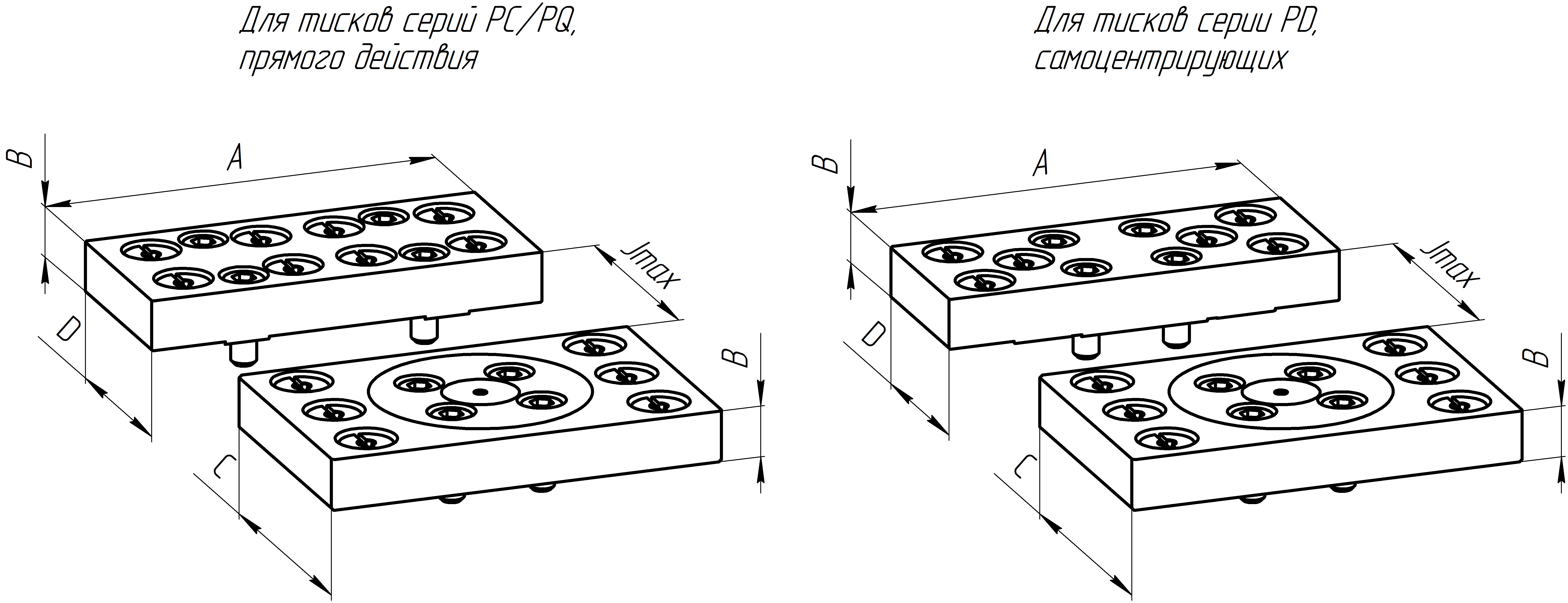

Схема
Описание
Материал:
Комплект поставки маятниковых губок для тисков серии PC/PQ:
Комплект поставки маятниковых губок для тиско серии PD:
3D-модели губок предоставляются по запросу.
- Комплекты маятниковых губок выполнены из легированной стали твердостью в диапазоне от 45 до 55 HRC.
- Маятниковые губки предназначены для установки в тиски PC\PQ\PD соответствующих типоразмеров для обработки заготовок сложной формы с помощью зажимов для маятниковых губок.
Комплект поставки маятниковых губок для тисков серии PC/PQ:
- Маятниковая губка для установки зажимов - 1 шт.;
- Неподвижная губка для установки зажимов - 1 шт.;
- Винты для крепления губок к тискам - 8 шт.
Комплект поставки маятниковых губок для тиско серии PD:
- Маятниковая губка для установки зажимов - 1 шт.;
- Подвижная губка для установки зажимов - 1 шт.;
- Винты для крепления губок к тискам - 8 шт.
3D-модели губок предоставляются по запросу.
Детализация
Для удобства переверните телефон
| Модель тисков | Обозначение | A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|---|
| PC100/PQ100 | BB.VS.100.32.010 | 160 | 22 | 88 | 73 |
| PC130/PQ130 | BB.VS.130.32.010 | 190 | 22 | 103 | 88 |
| PC160/PQ160 | BB.VS.160.32.010 | 220 | 22 | 128 | 88 |
| PC200/PQ200 | BB.VS.200.32.010 | 260 | 22 | 153 | 102 |
| PD100 | BB.VS.100.33.010 | 160 | 22 | 88 | 64 |
| PD130 | BB.VS.130.33.010 | 190 | 22 | 103 | 88 |
| PD160 | BB.VS.160.33.010 | 220 | 22 | 128 | 88 |
| PD200 | BB.VS.200.33.010 | 260 | 22 | 153 | 102 |
