Комплекты губок MINI GRIP

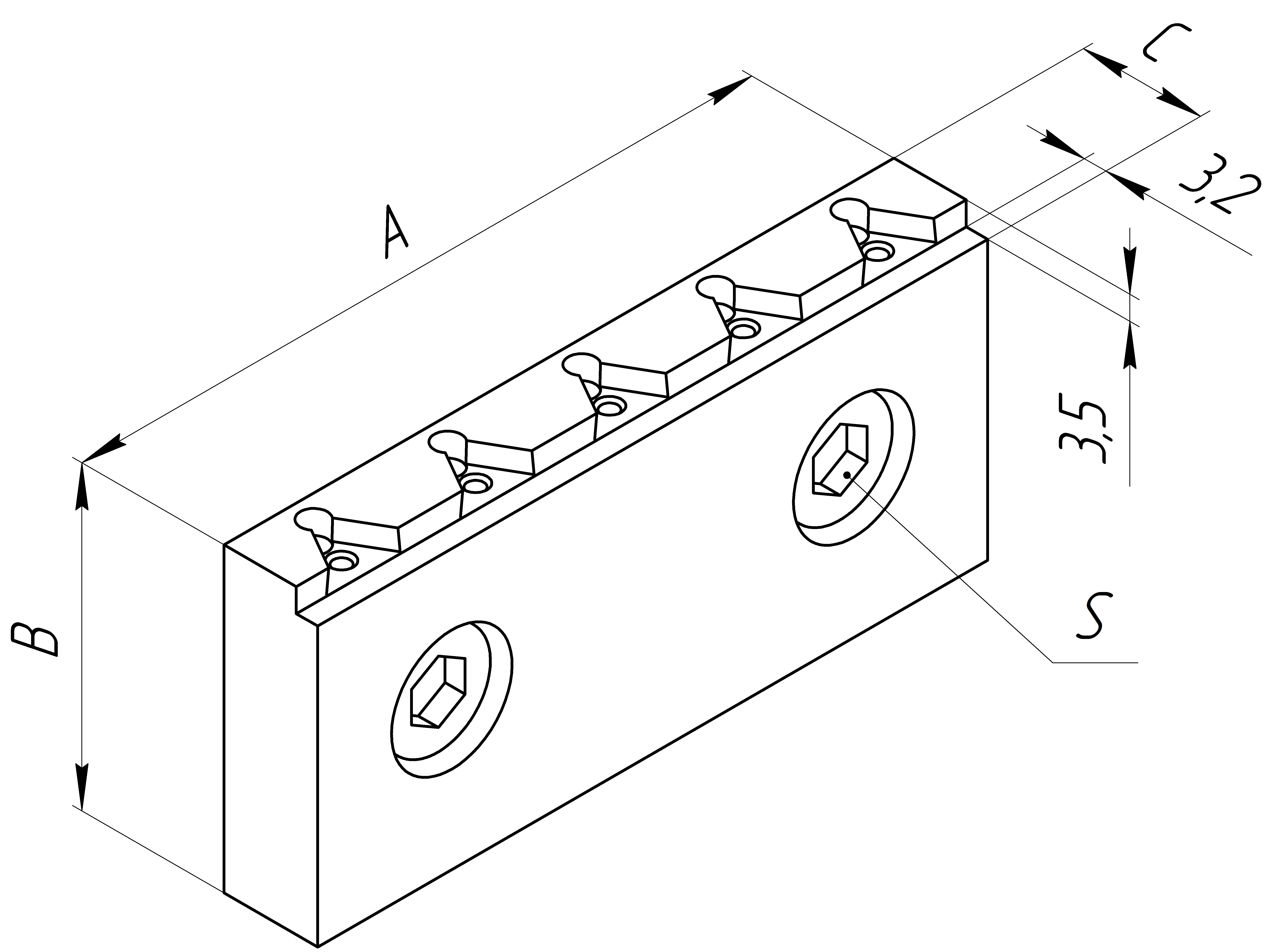

Схема
Описание
Материал:
Губка - 2 шт.;
Комплект винтов для крепления твердосплавных вставок;
Винты для крепления губок к тискам - 4 шт.
- Комплекты губок MINI GRIP выполнены из легированной стали твердостью в диапазоне от 46,5 до 51,5 HRC.
- Комплекты губок MINI GRIP предназначены для установки в соответствующие типоразмеры тисков серии PC/PQ/PD.
Губка - 2 шт.;
Комплект винтов для крепления твердосплавных вставок;
Винты для крепления губок к тискам - 4 шт.
Детализация
Для удобства переверните телефон
| Для модели тисков | Обозначение | Наименование | A, мм | B, мм | C, мм | Размер под ключ S, мм | Количество вставок MINI GRIP на комплект губок ( не входят в комплект), шт | 3D-модель |
|---|---|---|---|---|---|---|---|---|
| PC\PQ\PD100 | BB.VS.100.60.055 | Комплект губок Mini Grip для твердосплавных вставок к тискам шириной 100 мм | 100 | 45 | 14 | 7 | 10 | Скачать |
| PC\PQ\PD130 | BB.VS.130.60.055 | Комплект губок Mini Grip для твердосплавных вставок к тискам шириной 130 мм | 130 | 52 | 14 | 7 | 18 | Скачать |
| PC\PQ\PD160 | BB.VS.160.60.055 | Комплект губок Mini Grip для твердосплавных вставок к тискам шириной 130 мм | 160 | 55 | 14 | 7 | 20 | Скачать |
| PC\PQ\PD200 | BB.VS.200.60.055 | Комплект губок Mini Grip для твердосплавных вставок к тискам шириной 130 мм | 200 | 60 | 18 | 10 | 20 | Скачать |
