Фрезерные пластины

Твердосплавные пластины для фрез по металлу

Сменные твердосплавные пластины устанавливаются в посадочные гнёзда корпуса сборной фрезы и непосредственно участвуют в резании. Один корпус может использоваться длительное время: по мере износа режущей кромки пластину поворачивают на следующую рабочую грань, если это предусмотрено её конструкцией, либо заменяют.

Для каждой сборной фрезы предусмотрены пластины определённой формы и типоразмера. Совпадение внешних размеров здесь недостаточно — должны соответствовать посадочная геометрия, способ крепления и положение режущей кромки в корпусе.

После проверки совместимости с фрезой выбирают марку твёрдого сплава и геометрию под конкретную операцию. Учитывают обрабатываемый материал, глубину и ширину резания, подачу, состояние поверхности после прохода и условия стружкообразования.

Виды фрезерных пластин BRICE

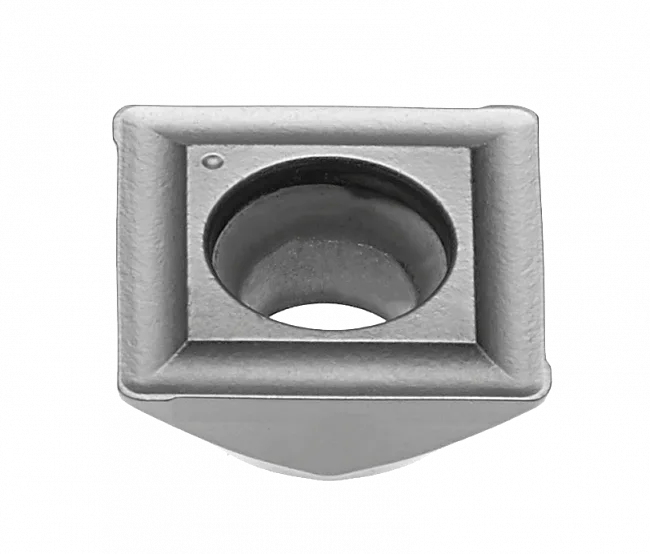

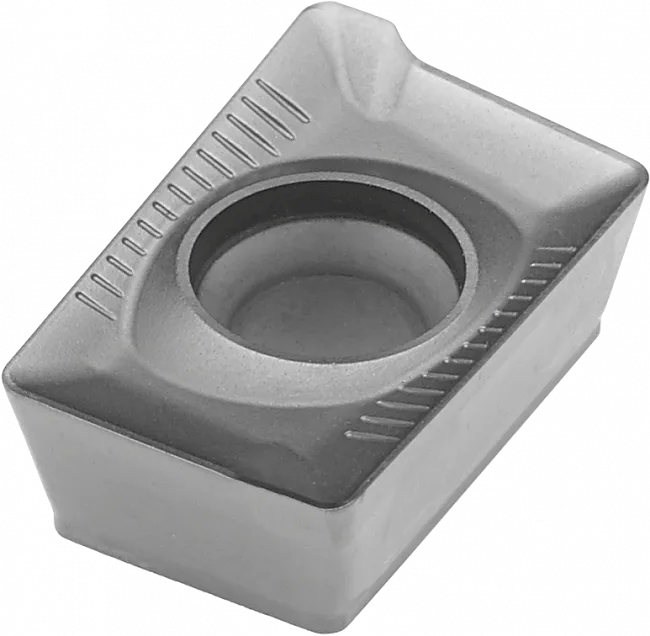

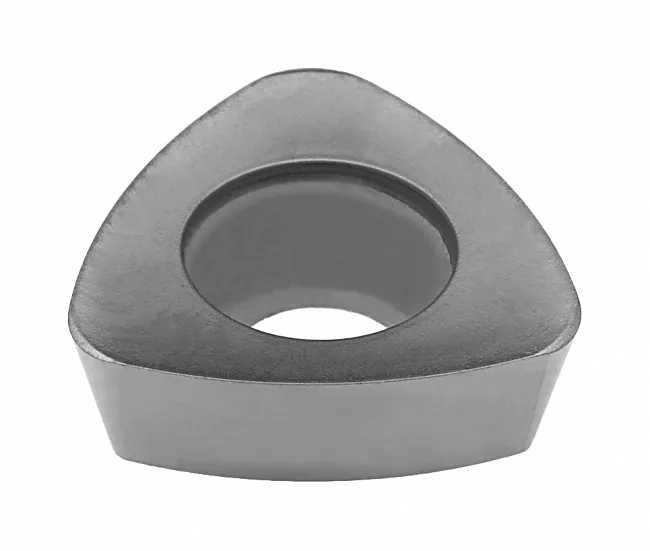

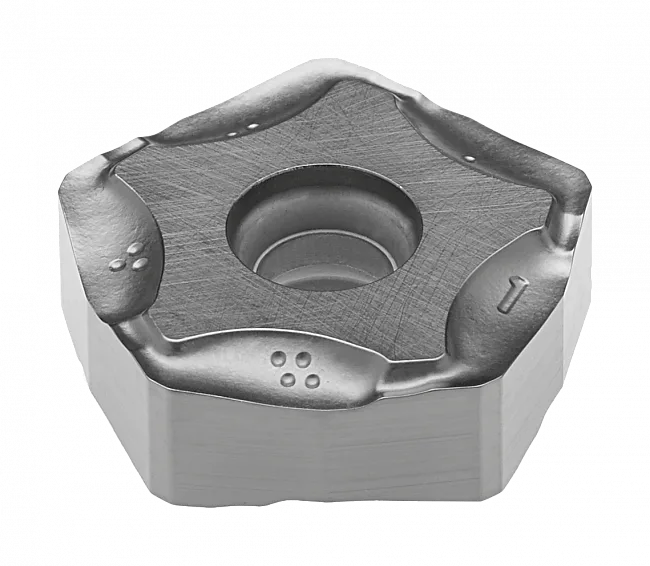

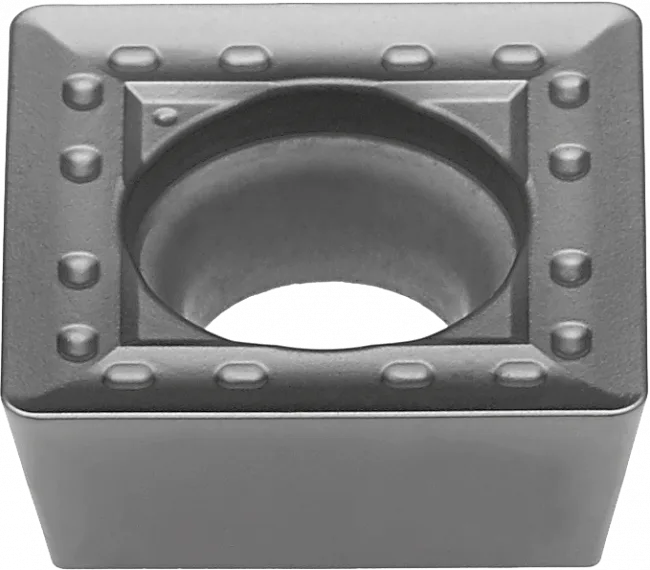

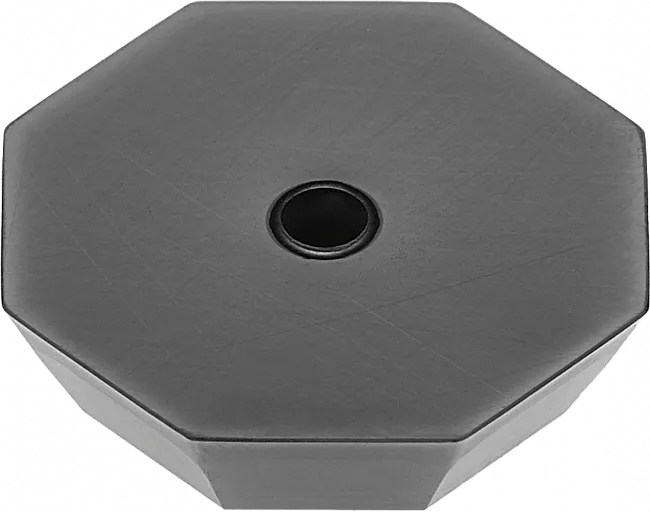

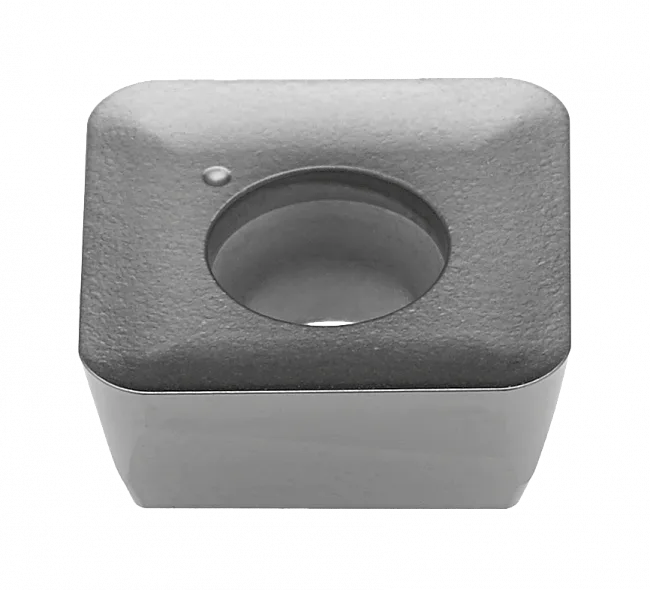

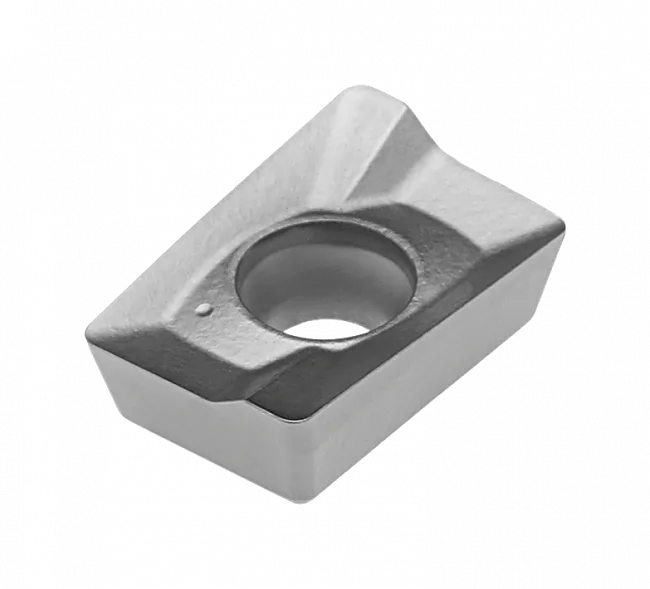

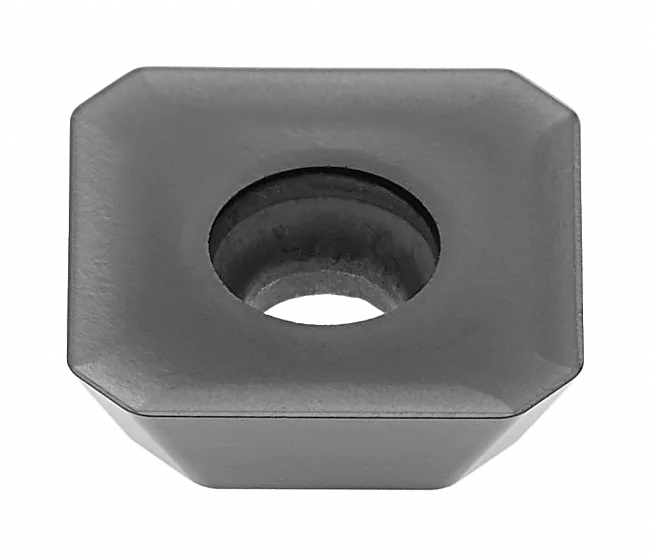

В каталоге BRICE представлены пластины серий OFEN, SNKN, SPKN, PNHX, ADKT, AP...1604..., AP...1003..., RD..., SE...13T3... и другие исполнения.

Обозначение позволяет определить семейство, форму и основные размеры пластины. При этом две пластины одного типоразмера могут заметно отличаться в работе. Внутри серии используются разные марки твёрдого сплава, покрытия и геометрии режущей кромки, рассчитанные на определённые материалы и режимы резания.

Поэтому при замене пластины лучше сверять её полное обозначение. Если задача изменилась — например, вместо стали предстоит обрабатывать нержавеющую сталь или меняется черновой режим на чистовой,— имеет смысл заново проверить марку сплава и геометрию.

Как подобрать сменные пластины для фрезы

Первый параметр при подборе — корпус фрезы. Пластина должна соответствовать его посадочному гнезду и системе крепления. После этого выбор уточняют по следующим характеристикам:

• Обрабатываемый материал — сталь, нержавеющая сталь, чугун, алюминиевые, жаропрочные и другие сплавы;
• Вид фрезерования — торцевое, уступов, пазов, профильных поверхностей и другие операции в зависимости от конструкции фрезы;
• Характер обработки — черновой, получистовой или чистовой проход;
• Форма и типоразмер пластины — должны соответствовать конкретному корпусу;
• Марка твёрдого сплава и покрытие — выбираются с учётом материала заготовки и условий резания;
• Геометрия режущей кромки — влияет на силы резания, устойчивость кромки и стружкообразование;
• Режимы резания — скорость, подача, глубина и ширина фрезерования должны находиться в рабочем диапазоне выбранной пластины.

Если известна полная маркировка установленной пластины, подбор замены обычно начинают с неё. Для новой операции лучше рассматривать корпус, пластину, материал заготовки и режимы резания вместе.

Фрезерные пластины для разных материалов

В каталоге BRICE применимость пластин обозначается по группам обрабатываемых материалов ISO:

• P — стали;
• M— нержавеющие стали;
• K — чугуны;
• N — цветные металлы;
• S — жаропрочные сплавы и титан;
• H — закалённые материалы.

Эта классификация помогает сузить выбор, однако одной группы материала для подбора недостаточно. Например, две операции по стали могут сильно отличаться по глубине резания, подаче, стабильности закрепления и характеру нагрузки на режущую кромку.

Для нержавеющих сталей важны геометрия кромки и условия стружкообразования. При обработке алюминиевых сплавов требования к режущей геометрии будут другими. Для жаропрочных и закалённых материалов отдельно учитывают теплонагруженность режущей зоны, стойкость сплава и допустимые режимы.

Поэтому после выбора группы P, M, K, N, S или H проверяют конкретную марку сплава, геометрию пластины и рекомендации по режимам резания.

Пластины для торцевого, профильного и других видов фрезерования

Форма пластины связана с конструкцией фрезы и выполняемой операцией. В сборном инструменте используются квадратные, круглые, ромбические и другие геометрии.

При торцевом фрезеровании учитывают угол установки пластины в корпусе, количество зубьев, ширину фрезерования и нагрузку на режущую кромку. Для обработки уступов важна возможность сформировать требуемую стенку и дно. При профильном фрезеровании меняются условия контакта режущей кромки с деталью по мере движения инструмента.

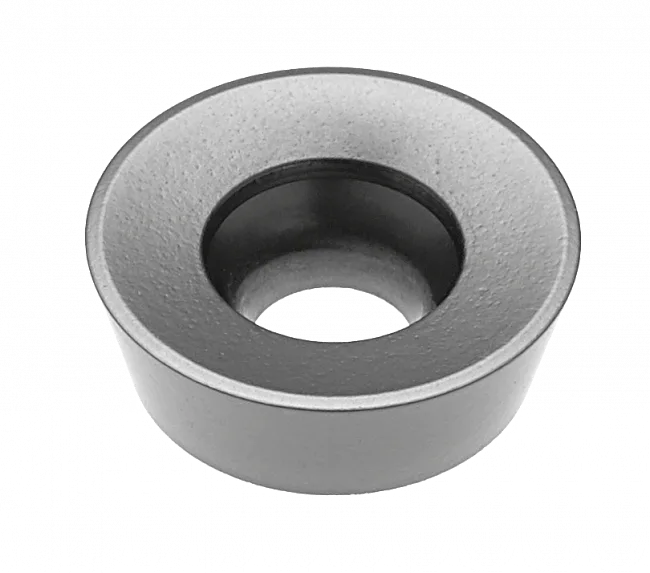

Круглые пластины имеют протяжённую режущую кромку и позволяют задействовать разные её участки в зависимости от глубины резания и положения инструмента. Пластины с выраженной вершиной дают другие возможности по формированию профиля. Поэтому форму выбирают вместе с типом фрезы и конкретной операцией.

Как связаны корпус фрезы и сменная пластина

При подборе сборного инструмента корпус и пластину лучше рассматривать как одну систему. Корпус задаёт диаметр фрезы, количество зубьев, положение пластин и способ их крепления. Сменная режущая часть определяет геометрию кромки и во многом влияет на рабочие режимы.

Поэтому установка пластины подходящего размера, но другого исполнения может изменить поведение инструмента при той же управляющей программе. Могут измениться силы резания, стружкообразование и допустимая подача.

Для нового комплекта разумнее сначала определить требуемый тип сборной фрезы, а затем выбрать предусмотренные для неё пластины под материал и режим обработки.

Купить фрезерные пластины BRICE

В каталоге BRICE представлены сменные твердосплавные фрезерные пластины различных форм, типоразмеров и геометрий для обработки стали, нержавеющих сталей, чугуна, цветных, жаропрочных и других сплавов.

Для подбора желательно знать обозначение используемой фрезы, материал заготовки и характер операции. Если пластина приобретается взамен изношенной, дополнительно стоит указать её полную маркировку.

Специалисты BRICE помогут проверить совместимость пластины с корпусом фрезы и подобрать марку твёрдого сплава и геометрию под заданные условия обработки. Для заказа можно выбрать нужную позицию в каталоге или направить заявку через сайт.
