Насадные фрезы SMRD16

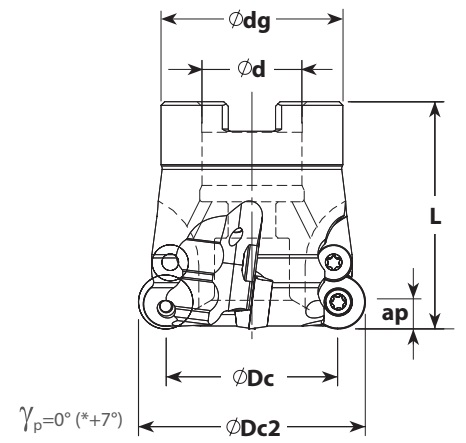

Схема
Описание
Насадные сборные фрезы
Детализация
Для удобства переверните телефон
| Обозначение |
Число зубьев |
Размеры, мм |
Режущая пластина |
|||||
| Z | Dc | Dc2 | d | dg | L | apmax | ||
| SMRD16-052-A22-050-4T | 4 | 52 | 36 | 22 | 40 | 50 | 8,0 | RDMT/W1604 |
| SMRD16-052-A22-050-4T-7d | 4 | 52 | 36 | 22 | 40 | 50 | 8,0 | RDMT/W1604 |
| SMRD16-066-A27-050-5T | 5 | 66 | 50 | 27 | 48 | 50 | 8,0 | RDMT/W1604 |
| SMRD16-066-A27-050-5T-7d | 5 | 66 | 50 | 27 | 48 | 50 | 8,0 | RDMT/W1604 |
| SMRD16-080-A27-052-6T | 6 | 80 | 64 | 27 | 60 | 52 | 8,0 | RDMT/W1604 |
| SMRD16-080-A27-052-6T-7d | 6 | 80 | 64 | 27 | 60 | 52 | 8,0 | RDMT/W1604 |
| SMRD16-125-A40-052-8T | 8 | 125 | 109 | 40 | 90 | 52 | 8,0 | RDMT/W1604 |
| SMRD16-160-A40-052-9T | 9 | 160 | 144 | 40 | 120 | 52 | 8,0 | RDMT/W1604 |
| SMRD20-080-A27-050-5T | 5 | 80 | 60 | 27 | 60 | 50 | 10,0 | RDMT/W2006 |
| SMRD20-100-A32-052-6T | 6 | 100 | 80 | 32 | 70 | 52 | 10,0 | RDMT/W2006 |
| SMRD20-125-A40-052-7T | 7 | 125 | 105 | 40 | 90 | 52 | 10,0 | RDMT/W2006 |
| SMRD20-160-A40-052-8T | 8 | 160 | 140 | 40 | 120 | 52 | 10,0 | RDMT/W2006 |
