Насадные фрезы SMPN11

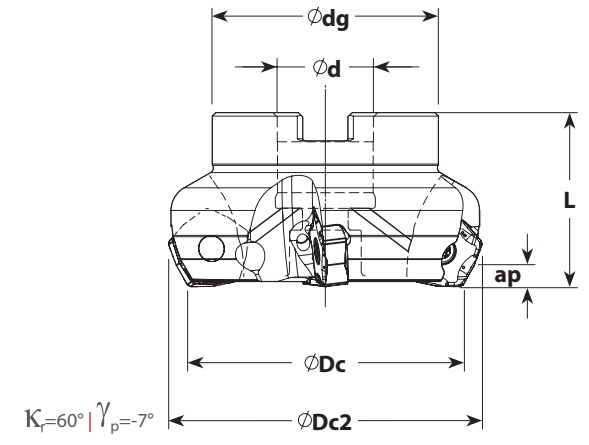

Схема
Описание

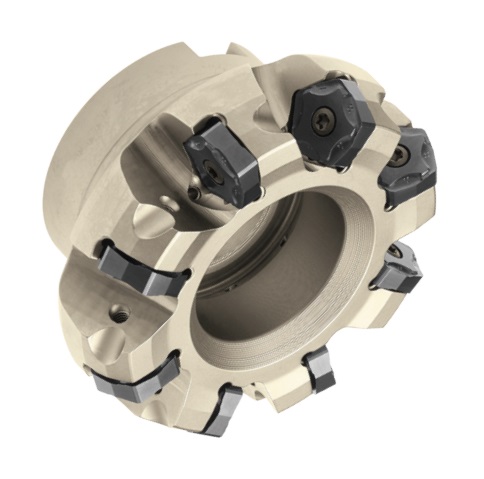

Насадные сборные фрезы
Детализация
Для удобства переверните телефон
| Обозначение |
Число зубьев |
Размеры, мм |
Режущая пластина |
|||||
| Z | Dc | Dc2 | d | dg | L | apmax | ||
| SMPN11-050-A22-040-5T | 5 | 50 | 59,02 | 22 | 48 | 40 | 5,0 | PN... 1105... |
| SMPN11-063-A22-040-6T | 6 | 63 | 72,05 | 22 | 52 | 40 | 5,0 | PN... 1105... |
| SMPN11-080-A27-050-8T | 8 | 80 | 89,05 | 27 | 60 | 50 | 5,0 | PN... 1105... |
| SMPN11-100-A32-050-10T | 10 | 100 | 109,05 | 32 | 80 | 50 | 5,0 | PN... 1105... |
| SMPN11-125-A40-063-12T | 12 | 125 | 134,05 | 40 | 90 | 63 | 5,0 | PN... 1105... |
| SMPN11-160-A40-063-14T | 14 | 160 | 169,05 | 40 | 110 | 63 | 5,0 | PN... 1105... |
