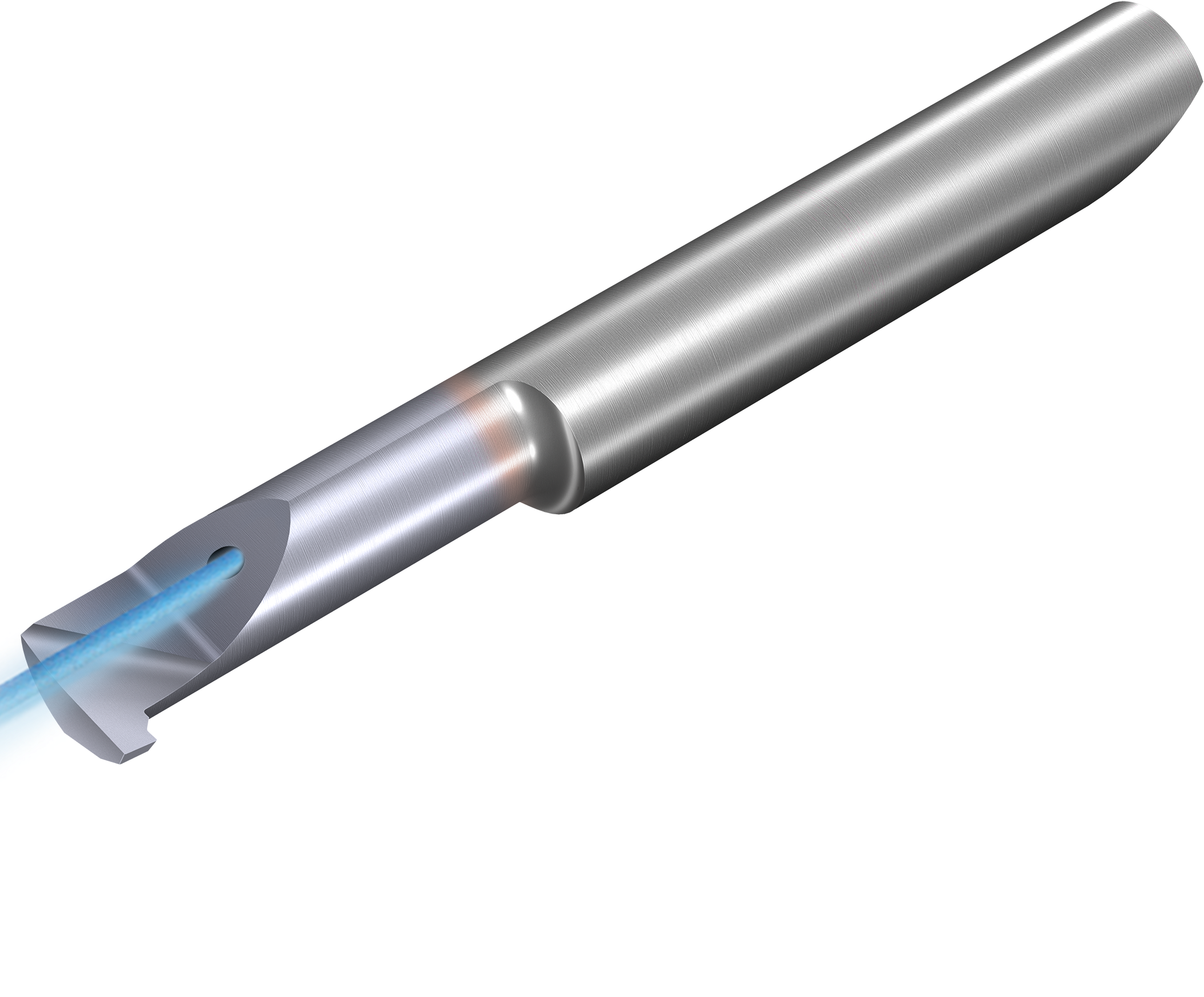

Режущие вставки серии BTPP
Схема
Описание

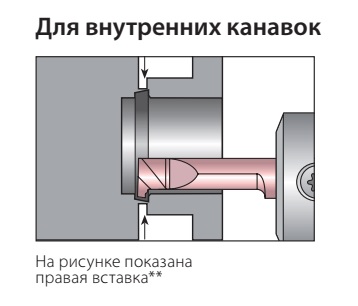

Режущие вставки для подготовки деталей к отрезке проточкой внутренней канавки
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|

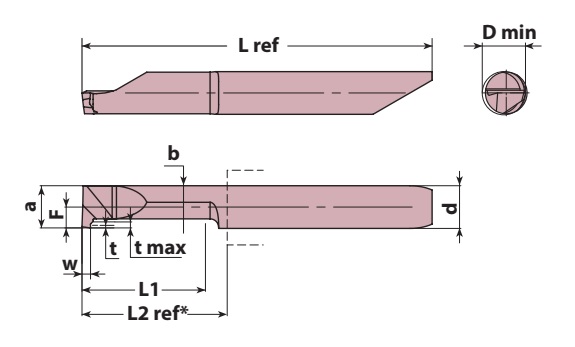

Обозначение (правая/левая) |
d | D min | W±0,025 | t max | L1 | F | t | a | b | L2 ref | L ref |
| BTPPW100.055215.R/L | 5,0 | 5,2 | 1,0 | 0,7 | 15 | 2,44 | 0,3 | 4,94 | 3,88 | 18,15 | 41,0 |
| BTPPW100.055220.R/L | 5,0 | 5,2 | 1,0 | 0,7 | 20 | 2,44 | 0,3 | 4,94 | 3,88 | 23,15 | 46,0 |
| BTPPW100.055220.RK* | 5,0 | 5,2 | 1,0 | 0,7 | 20 | 2,44 | 0,3 | 4,94 | 3,88 | 23,15 | 46,0 |
| BTPPW100.055225.R/L | 5,0 | 5,2 | 1,0 | 0,7 | 25 | 2,44 | 0,3 | 4,94 | 3,88 | 28,15 | 51,0 |
| BTPPW100.055230.R* | 5,0 | 5,2 | 1,0 | 0,7 | 30 | 2,44 | 0,3 | 4,94 | 3,88 | 32,15 | 55,0 |
