Режущие вставки серии BTH(UN)

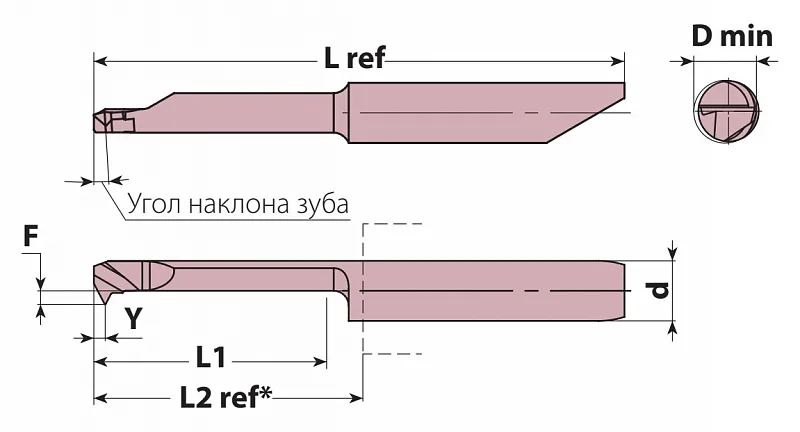

Схема
Описание

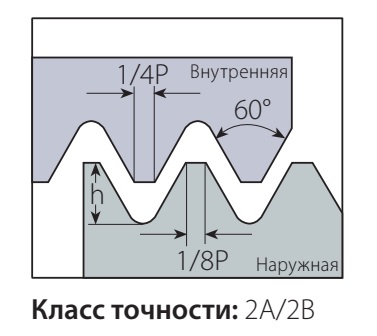

Вставки для американской унифицированной резьбы UN (UNC, UNS) по ASME B1.1–2003 (2008), ANSI B1.1–2001, ISO 68–2–1998
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (правая/левая) |
Резьба | d | D min | Шаг, мм | Угол наклона зуба, град. | L1 | F | Y | h (min) | L2 ref* | L ref |
| BTH32UN.042916.R/L | No.8–32UNC | 4,0 | 3,3 | 32 | 3,5 | 16 | 0,92 | 0,60 | 0,46 | 18,40 | 35,4 |
| BTH28UN.042916.R/L | No.10–28UNS | 4,0 | 3,6 | 28 | 3,5 | 16 | 0,92 | 0,65 | 0,52 | 18,40 | 35,4 |
| BTH27UN.054916.R** | 1/4”–27UNS | 5,0 | 5,3 | 27 | 3,5 | 16 | 2,4 | 0,75 | 0,54 | 18,35 | 41,2 |
| BTH24UN.054216.R** | 1/4”–24UNS | 5,0 | 5,1 | 24 | 3,5 | 16 | 1,7 | 0,75 | 0,61 | 18,35 | 41,2 |
| BTH20UN.054216.R** | 1/4”–20UNC | 5,0 | 4,6 | 20 | 3,5 | 16 | 1,7 | 0,90 | 0,73 | 18,35 | 41,2 |
| BTH18UN.065916.R** | 5/16”–18UNC | 6,0 | 6,3 | 18 | 3,5 | 16 | 2,9 | 1,05 | 0,81 | 18,50 | 42,2 |
| BTH16UN.065916.R** | 3/8”–16UNC | 6,0 | 7,7 | 16 | 3,5 | 16 | 2,9 | 1,00 | 0,92 | 18,50 | 42,2 |
