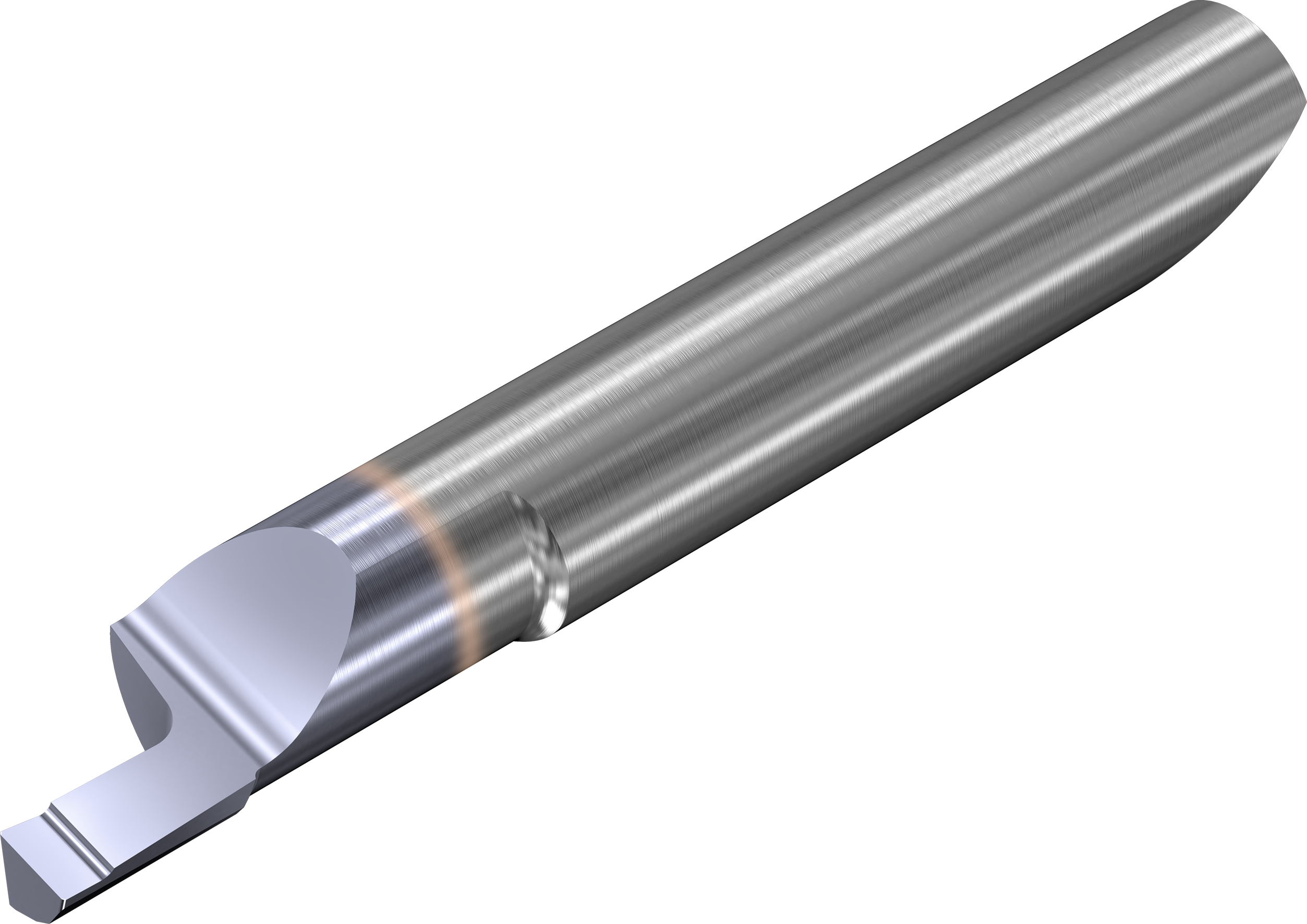

Режущие вставки серии BTFG

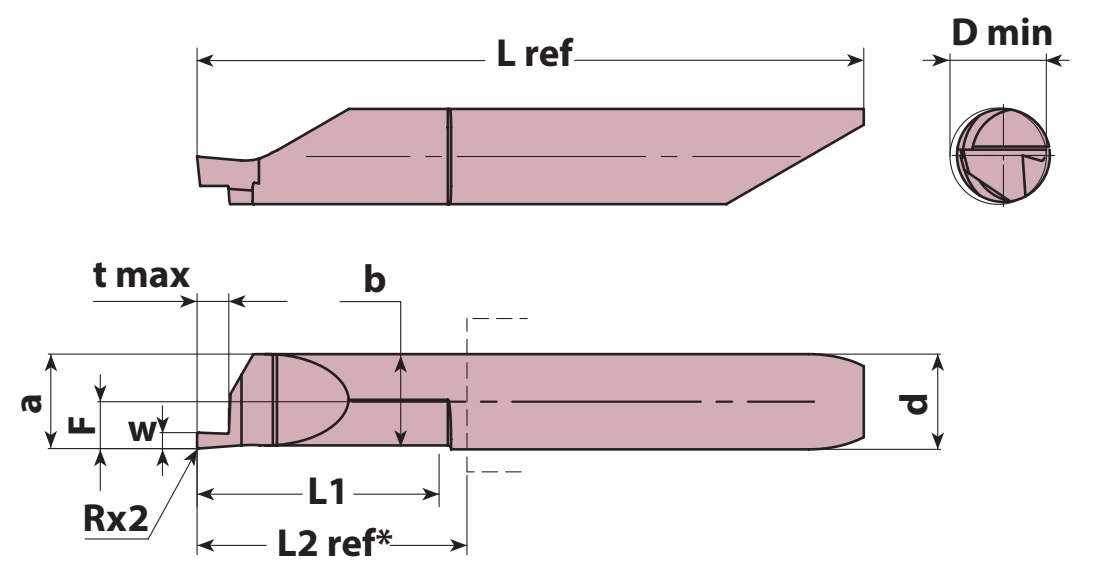

Схема
Описание

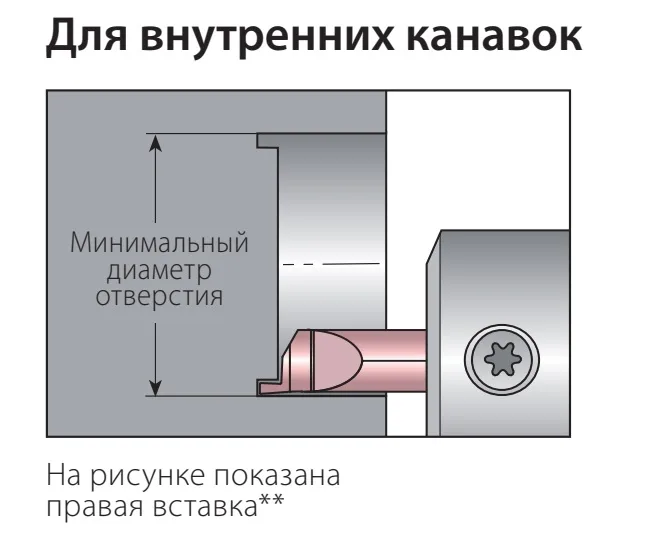

Режущие вставки для внутренних торцевых канавок
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (правая/левая) |
d | D min | W±0,025 | t max | L1 | F | R | a | b | L2 ref | L ref |
| BTFGW10.066215.R/L | 6,0 | 6,2 | 1,00 | 2,0 | 15 | 2,95 | 0,10 | 5,95 | 5,75 | 18,3 | 42,0 |
| BTFGW117.066215.R/L | 6,0 | 6,2 | 1,17 | 2,0 | 15 | 2,95 | 0,15 | 5,95 | 5,75 | 18,3 | 42,0 |
| BTFGW15.066215.R/L | 6,0 | 6,2 | 1,50 | 3,0 | 15 | 2,95 | 0,10 | 5,95 | 5,75 | 18,3 | 42,0 |
| BTFGW157.066215.R/L | 6,0 | 6,2 | 1,57 | 3,0 | 15 | 2,95 | 0,15 | 5,95 | 5,75 | 18,3 | 42,0 |
| BTFGW198.066215.R/L | 6,0 | 6,2 | 1,98 | 4,0 | 15 | 2,95 | 0,15 | 5,95 | 5,75 | 18,3 | 42,0 |
| BTFGW20.066215.R/L | 6,0 | 6,2 | 2,00 | 4,0 | 15 | 2,95 | 0,10 | 5,95 | 5,75 | 18,3 | 42,0 |
| BTFGW239.066215.R/L | 6,0 | 6,2 | 2,39 | 5,0 | 15 | 2,95 | 0,15 | 5,95 | 5,75 | 18,3 | 42,0 |
| BTFGW25.066215.R/L | 6,0 | 6,2 | 2,50 | 5,0 | 15 | 2,95 | 0,10 | 5,95 | 5,75 | 18,3 | 42,0 |
| BTFGW30.066215.R/L | 6,0 | 6,2 | 3,00 | 6,0 | 15 | 2,95 | 0,10 | 5,95 | 5,75 | 18,3 | 42,0 |
| BTFGW318.066215.R/L | 6,0 | 6,2 | 3,18 | 6,0 | 15 | 2,95 | 0,15 | 5,95 | 5,75 | 18,3 | 42,0 |
