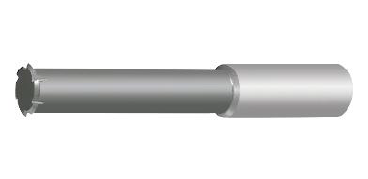

Фрезы однорядные ТМ1
Схема
Описание
Фрезы однорядные для фрезерования резьб в глубоких отверстиях

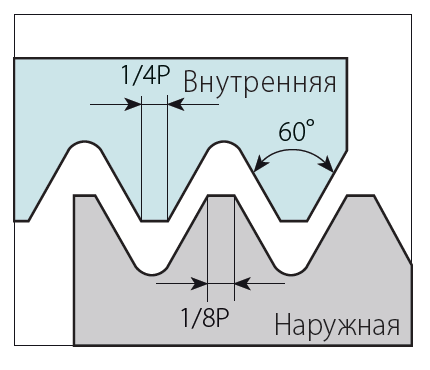

Метрическая резьба по:
• ГОСТ 8724–2002,
• ISO 261–1998;
• ГОСТ 9150–2002,
• ISO 68–1–1998;
• ГОСТ 24705–2004,
• ISO 724–1993;
• DIN 13–1÷28–1975÷2005
Метрическая резьба по:
• ГОСТ 8724–2002,
• ISO 261–1998;
• ГОСТ 9150–2002,
• ISO 68–1–1998;
• ГОСТ 24705–2004,
• ISO 724–1993;
• DIN 13–1÷28–1975÷2005
Детализация
Для удобства переверните телефон
| Обозначение | Кол-во перьев | Кол-во зубьев | Резьба |
Длина резьбы, мм |
Диаметр хвостовика, мм |
Режущий диаметр, мм |

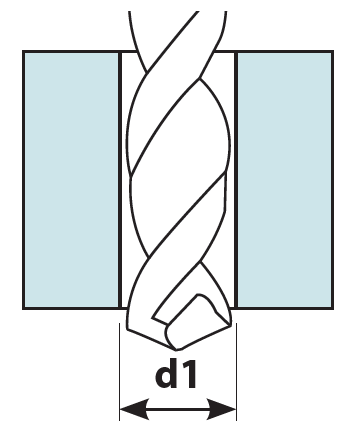

Общая длина, мм | Диаметр предварительного отверстия, мм |

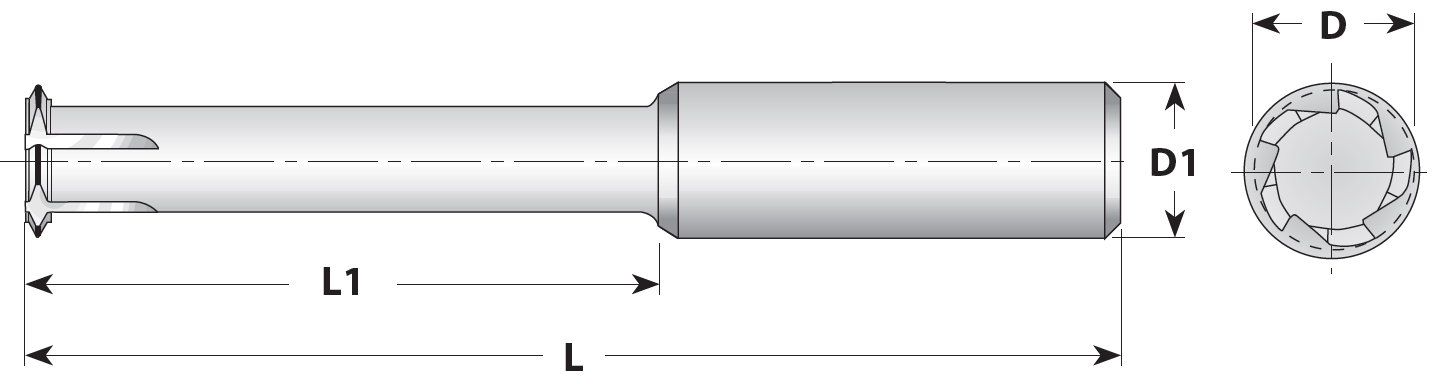

| Z | Zt | D1 | L1 | D | D2 | L | d1 | |
| TM1-S08D041A63L019-I1,0ISO.. | 3 | 1 | M6x1 | 19 | 8,0 | 4,1 | 63 | 5,0 |
| TM1-S10D058A73L026-I1,25ISO.. | 3 | 1 | M8x1,25 | 26 | 10,0 | 5,8 | 73 | 6,8 |
| TM1-S10D077A73L032-I1,50ISO.. | 3 | 1 | M10x1,5 | 32 | 10,0 | 7,7 | 73 | 8,5 |
| TM1-S12D094A83L038-I1,50ISO.. | 4 | 1 | M12x1,5 | 38 | 12,0 | 9,4 | 83 | 10,5 |
| TM1-S12D087A83L038-I1,75ISO.. | 4 | 1 | M12x1,75 | 38 | 12,0 | 8,7 | 83 | 10,2 |
| TM1-S16D102A92L044-I2,00ISO.. | 4 | 1 | M14x2 | 44 | 16,0 | 10,2 | 92 | 12,0 |
| TM1-S16D122A100L050-I2,00ISO.. | 4 | 1 | M16x2 | 50 | 16,0 | 12,2 | 100 | 14,0 |
| TM1-S16D129A108L057-I2,50ISO.. | 5 | 1 | M18x2,5 | 57 | 16,0 | 12,9 | 108 | 15,5 |
| TM1-S16D148A114L063-I2,50ISO.. | 5 | 1 | M20x2,5 | 63 | 16,0 | 14,8 | 114 | 17,5 |
