Машинные метчики для нарезания резьбы в сквозных отверстиях - Основной шаг

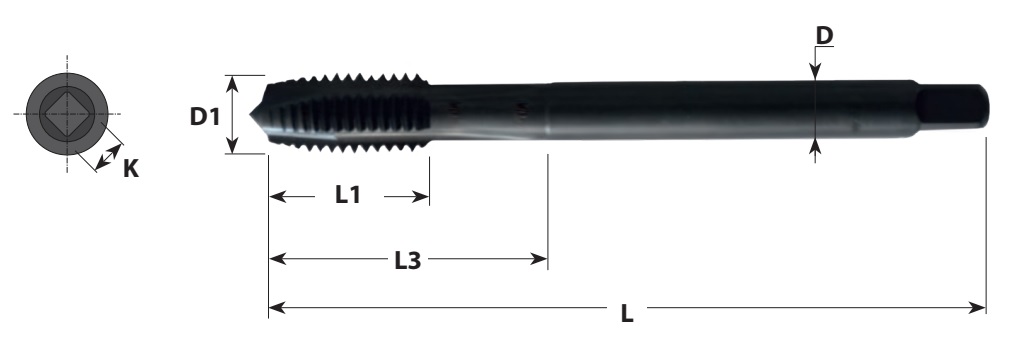

Схема
Описание
Машинные метчики для нарезания резьбы в сквозных отверстиях
• D1 ≤ M10 DIN 371
• M12 ≤ D1 ≤ M20 DIN 376
• Доступны варианты изготовления метчиков:
- без покрытия,
- вапоризованные (-V),
- с покрытием TiCN (-TiCN)
- с покрытием TiN (-TiN)
• D1 ≤ M10 DIN 371
• M12 ≤ D1 ≤ M20 DIN 376
• Доступны варианты изготовления метчиков:
- без покрытия,
- вапоризованные (-V),
- с покрытием TiCN (-TiCN)
- с покрытием TiN (-TiN)
Детализация
Для удобства переверните телефон
| Обозначение |
Количество зубьев |
Резьба | Длина резьбы, мм | Длина обнижения, мм |
Диаметр хвостовика, мм |
Размер квадрата, мм |
Общая длина, мм |

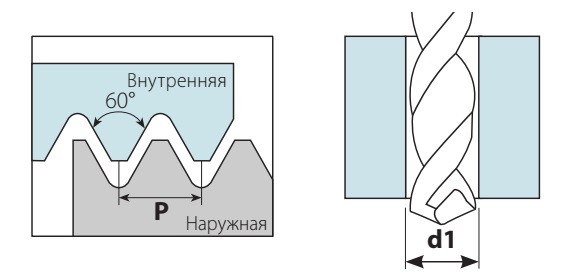

Диаметр предварительного отверстия, мм |
| Z | D1 | L1 | L3 | D | K | L | d1 | |
| Основной шаг | ||||||||
| TMT2-M2 × 0,4-HSSE* | – | M2 × 0,4 | 9 | – | 2,8 | 2,1 | 45 | 1,60 |
| TMT2-M2,5 × 0,45-HSSE* | – | M2,5 × 0,45 | 9 | – | 2,8 | 2,1 | 50 | 2,05 |
| TMT2-M3 × 0,5-HSSE | 3 | M3 × 0,5 | 9 | 18 | 3,5 | 2,7 | 56 | 2,50 |
| TMT2-M4 × 0,7-HSSE | 3 | M4 × 0,7 | 12 | 21 | 4,5 | 3,4 | 63 | 3,30 |
| TMT2-M5 × 0,8-HSSE | 3 | M5 × 0,8 | 13 | 25 | 6,0 | 4,9 | 70 | 4,20 |
| TMT2-M6 × 1-HSSE | 3 | M6 × 1 | 15 | 30 | 6,0 | 4,9 | 80 | 5,00 |
| TMT2-M8 × 1,25-HSSE | 3 | M8 × 1,25 | 18 | 35 | 8,0 | 6,2 | 90 | 6,80 |
| TMT2-M10 × 1,5-HSSE | 3 | M10 × 1,5 | 20 | 39 | 10,0 | 8,0 | 100 | 8,50 |
| TMT2-M12 × 1,75-HSSE | 3 | M12 × 1,75 | 23 | – | 9,0 | 7,0 | 110 | 10,20 |
| TMT2-M14 × 2-HSSE | 3 | M14 × 2 | 25 | – | 11,0 | 9,0 | 110 | 12,00 |
| TMT2-M16 × 2-HSSE | 3 | M16 × 2 | 25 | – | 12,0 | 9,0 | 110 | 14,00 |
| TMT2-M18 × 2,5-HSSE | 3 | M18 × 2,5 | 30 | – | 14,0 | 11,0 | 125 | 15,50 |
| TMT2-M20 × 2,5-HSSE | 3 | M20 × 2,5 | 30 | – | 16,0 | 12,0 | 140 | 17,50 |
