Фрезерные головки B71-F/C/R, 7-зубые

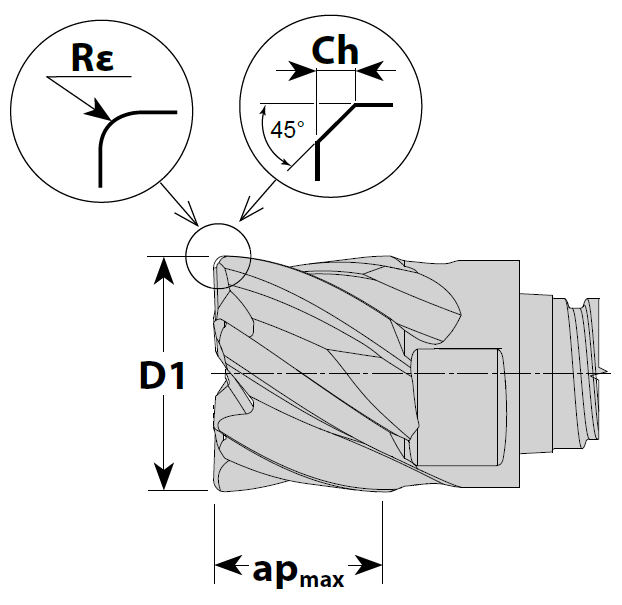

Схема
Описание
Высокопроизводительные фрезерные головки общего назначения
• Центральная режущая кромка
• Угол наклона винтовой канавки 38°
• Поле допуска диаметра рабочей части: e8
• У торца формы F - острая режущая кромка
• Центральная режущая кромка
• Угол наклона винтовой канавки 38°
• Поле допуска диаметра рабочей части: e8
• У торца формы F - острая режущая кромка
Детализация
Для удобства переверните телефон
| Покрытие TiAlN | Покрытие AlTiN |
Число зубьев |
Режущая часть | Торец | ||
|
Диаметр, мм |
Длина, мм |
Размер фаски, мм |
Радиус закругления, мм |
|||
| Обозначение | Обозначение | Z | D1 | apmax | Ch** | Rε** |
| BR-B71.080F000I.T | BR-B71.080F000I.A | 5 | 8 | 6 | - | - |
| BR-B71.080C030I.T | BR-B71.080C030I.A | 5 | 8 | 6 | 0,3 | - |
| BR-B71.080R002I.T | BR-B71.080R002I.A | 5 | 8 | 6 | - | 0,2 |
| BR-B71.080R010I.T | BR-B71.080R010I.A | 5 | 8 | 6 | - | 1 |
| BR-B71.100F000I.T | BR-B71.100F000I.A | 5 | 10 | 8 | - | - |
| BR-B71.100C030I.T | BR-B71.100C030I.A | 5 | 10 | 8 | 0,3 | - |
| BR-B71.100R002I.T | BR-B71.100R002I.A | 5 | 10 | 8 | - | 0,2 |
| BR-B71.100R010I.T | BR-B71.100R010I.A | 5 | 10 | 8 | - | 1 |
| BR-B71.120F000I.T | BR-B71.120F000I.A | 5 | 12 | 9 | - | – |
| BR-B71.120C040I.T | BR-B71.120C040I.A | 5 | 12 | 9 | 0,4 | - |
| BR-B71.120R005I.T | BR-B71.120R005I.A | 5 | 12 | 9 | - | 0,5 |
| BR-B71.120R010I.T | BR-B71.120R010I.A | 5 | 12 | 9 | - | 1 |
| BR-B71.160F000I.T | BR-B71.160F000I.A | 5 | 16 | 12 | - | – |
| BR-B71.160C040I.T | BR-B71.160C040I.A | 5 | 16 | 12 | 0,4 | - |
| BR-B71.160R005I.T | BR-B71.160R005I.A | 5 | 16 | 12 | - | 0,5 |
| BR-B71.160R010I.T | BR-B71.160R010I.A | 5 | 16 | 12 | - | 1 |
| BR-B71.200F000I.T | BR-B71.200F000I.A | 5 | 20 | 16 | - | – |
| BR-B71.200C040I.T | BR-B71.200C040I.A | 5 | 20 | 16 | 0,4 | - |
| BR-B71.200R005I.T | BR-B71.200R005I.A | 5 | 20 | 16 | - | 0,5 |
| BR-B71.200R010I.T | BR-B71.200R010I.A | 5 | 20 | 16 | - | 1 |
