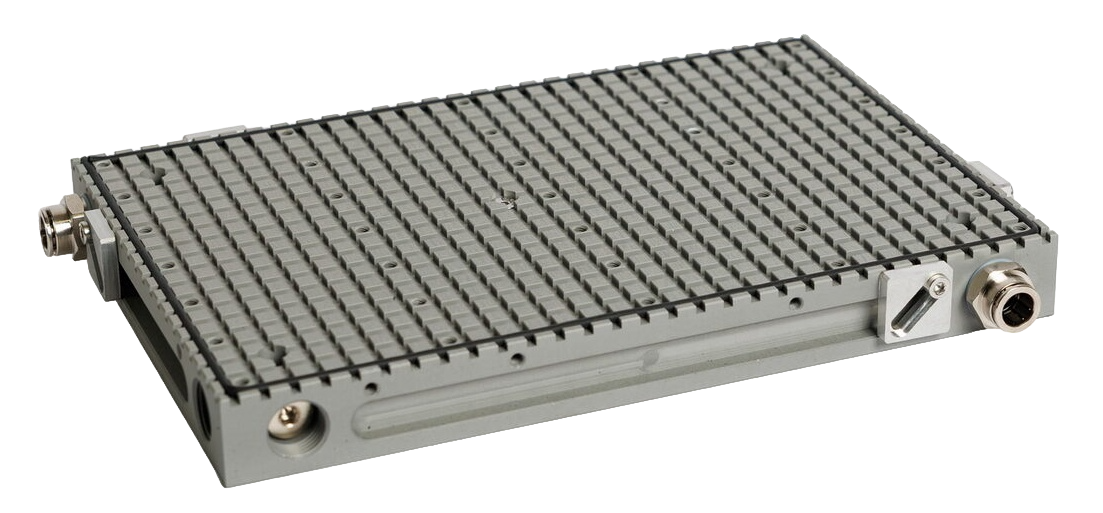

Решетчатый вакуумный стол

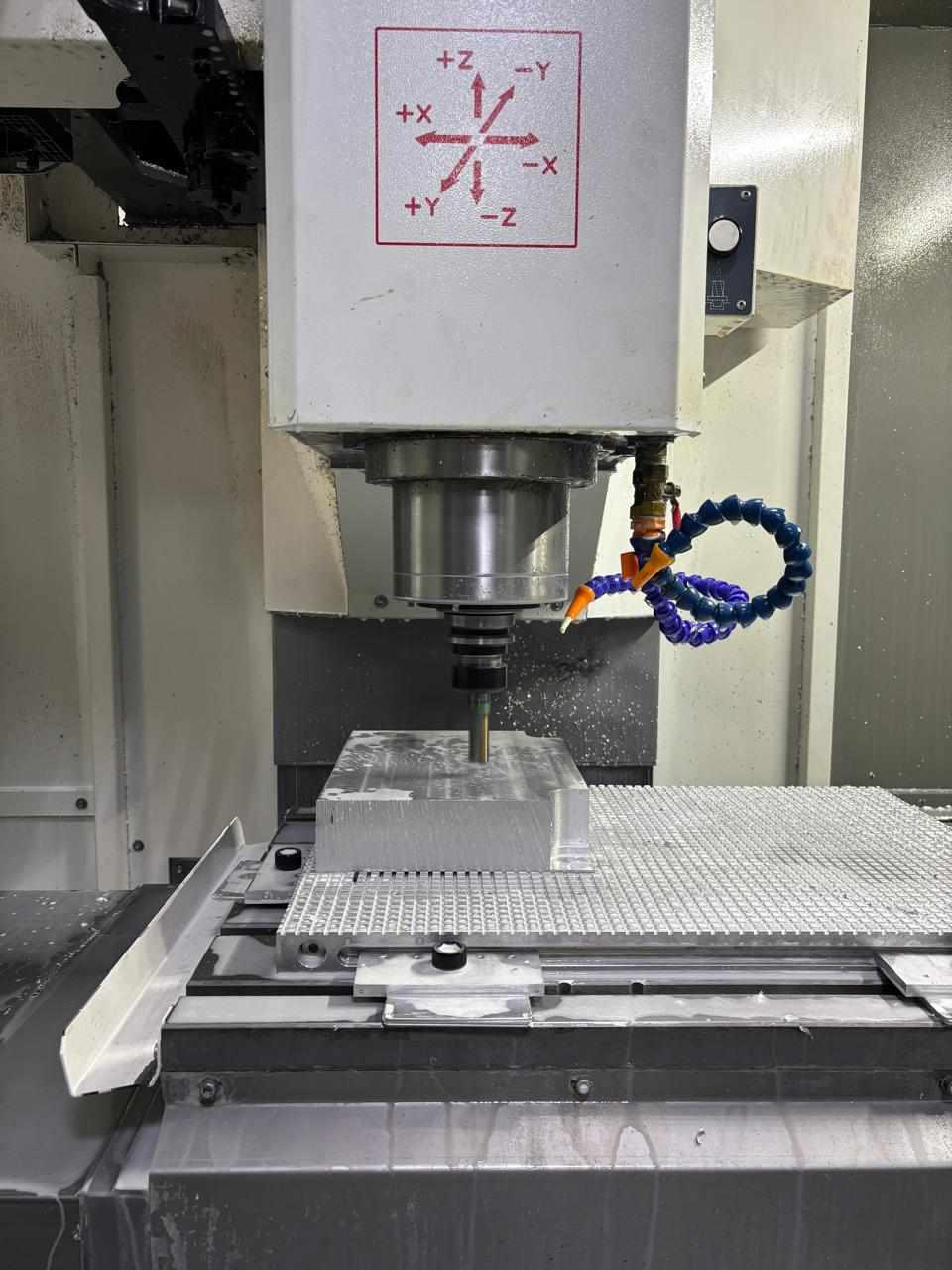

Решетчатый вакуумный стол представляет собой высокоточное и универсальное технологическое решение, предназначенное для надежного закрепления плоских и корпусных заготовок на фрезерных и шлифовальных станках с ЧПУ. Подходит для обработки алюминия и его сплавов, латуни, меди, бронзы, стали, титана, графита, пластика, композитных материалов.

Особенности:

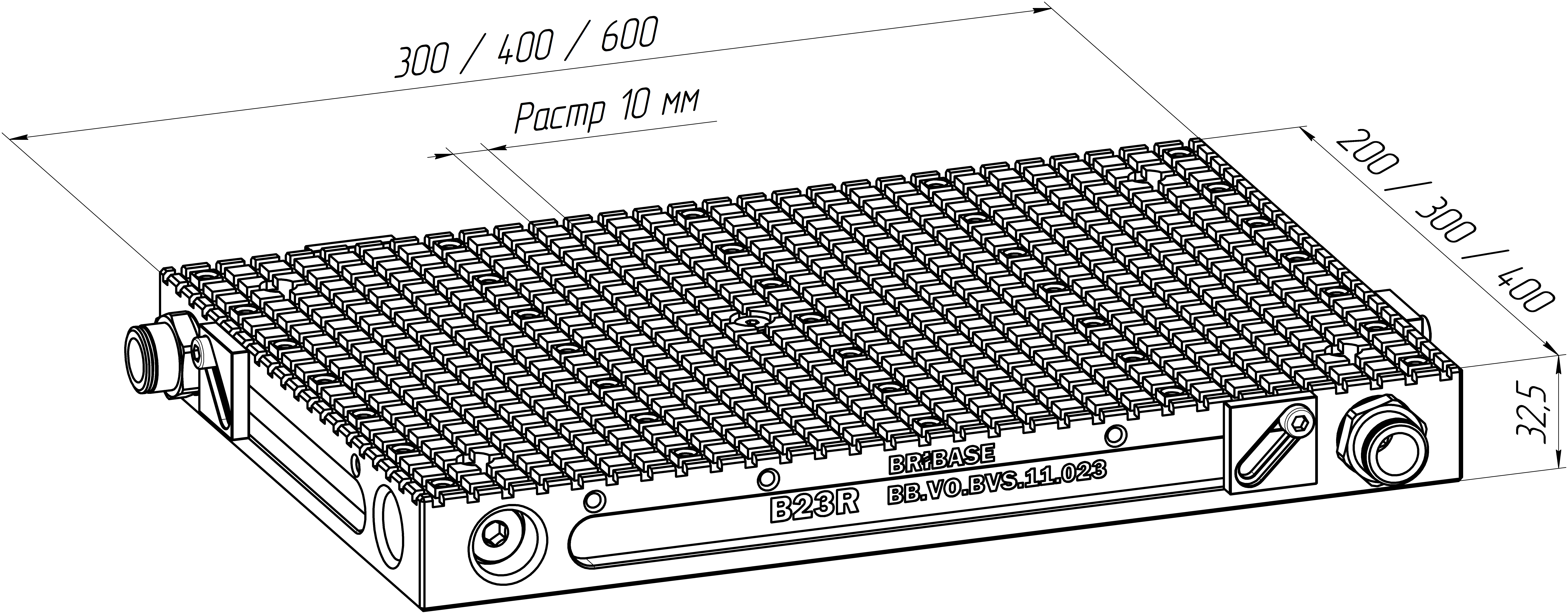

• Растр 10 мм;
• Плоскостность 0,01/200;
• 5 отдельных вакуумных зон;
• Возможность адаптации для крепления на магнитный стол шлифовального станка;
• Возможность адаптации для сквозного крепления к Т-пазам станка.

Преимущества:

1. Усилие прижима выше на 25% по сравнению с аналогами с растром 12,5 мм;

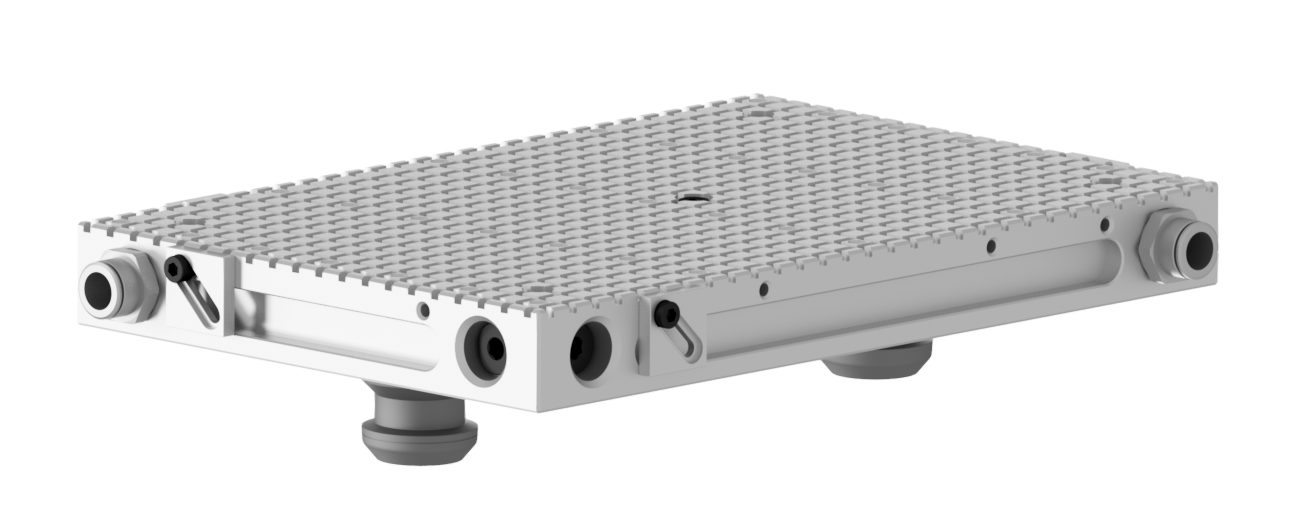

2. Вакуумная зона в центре стола с подводом вакуума снизу;
3. Совместимость с адаптер-плитой для сборки комбинированного стола;

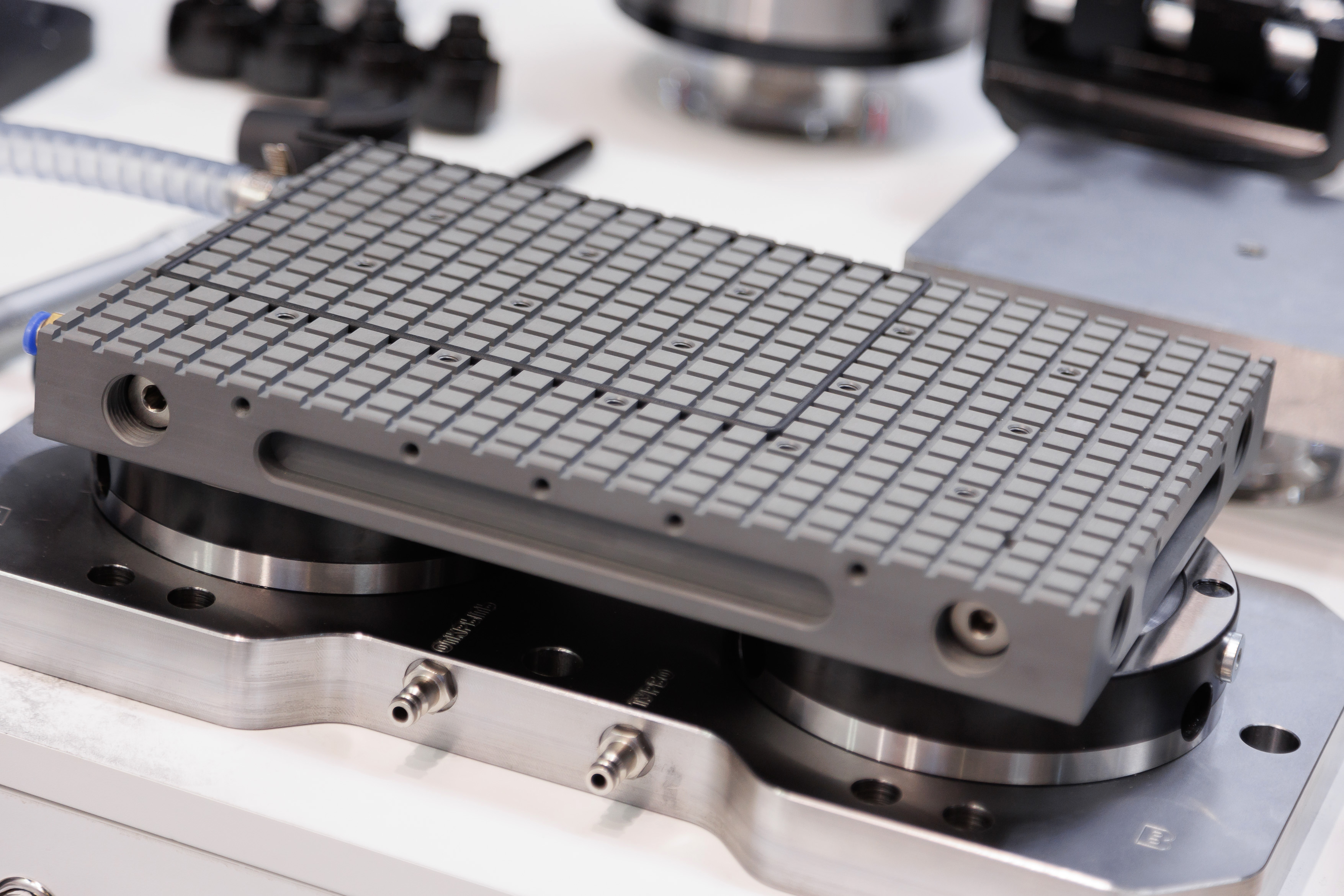

4. Адаптация под устройства базирования ZP140.

Принцип работы:

1. В пазы решетчатого стола укладывается уплотнительный шнур, создавая границу зоны разрежения воздуха. Важно, чтобы в контур, образованный уплотнительным шнуром попало хотя бы одно вакуумное отверстие.

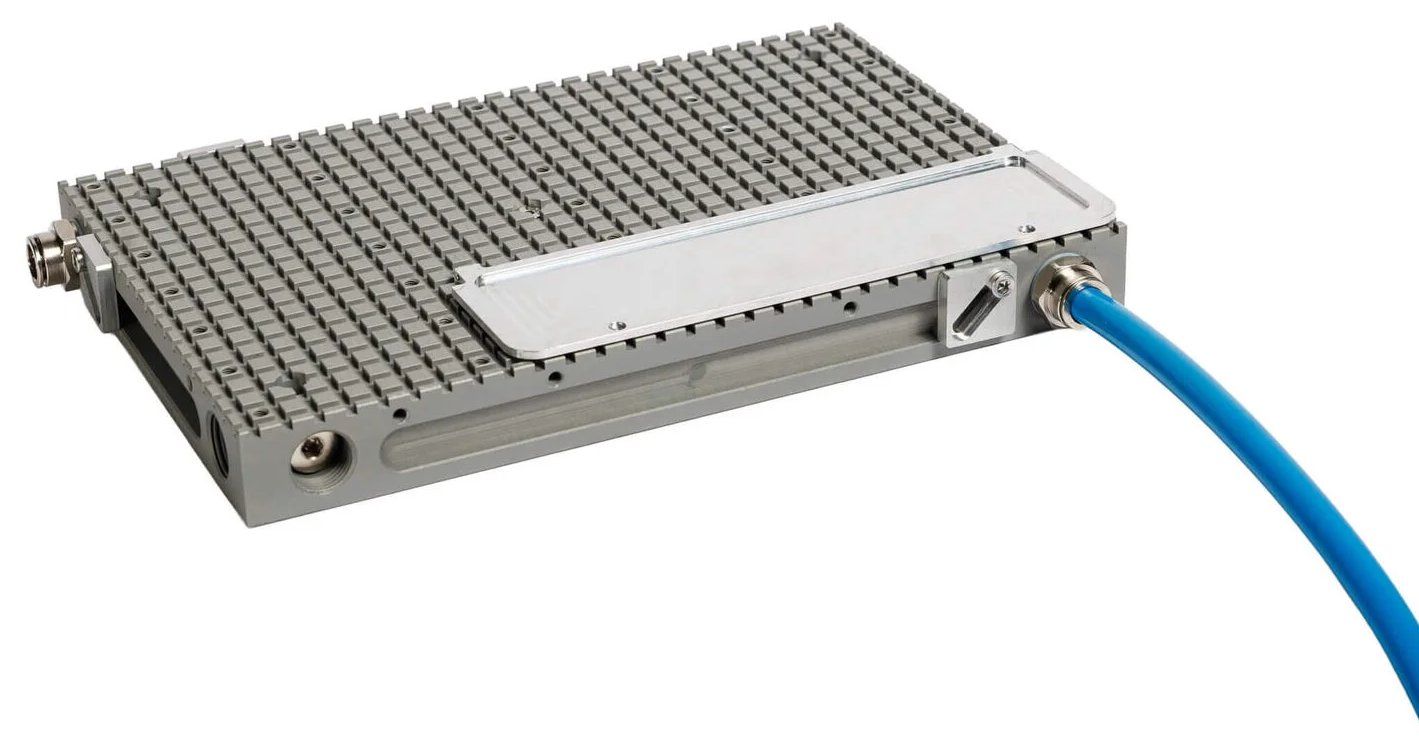

2. Сверху на уплотнительный шнур устанавливается укладывается обрабатываемая заготовка. Закрепление заготовки производится включением вакуумной станции и созданием зоны разрежения воздуха.

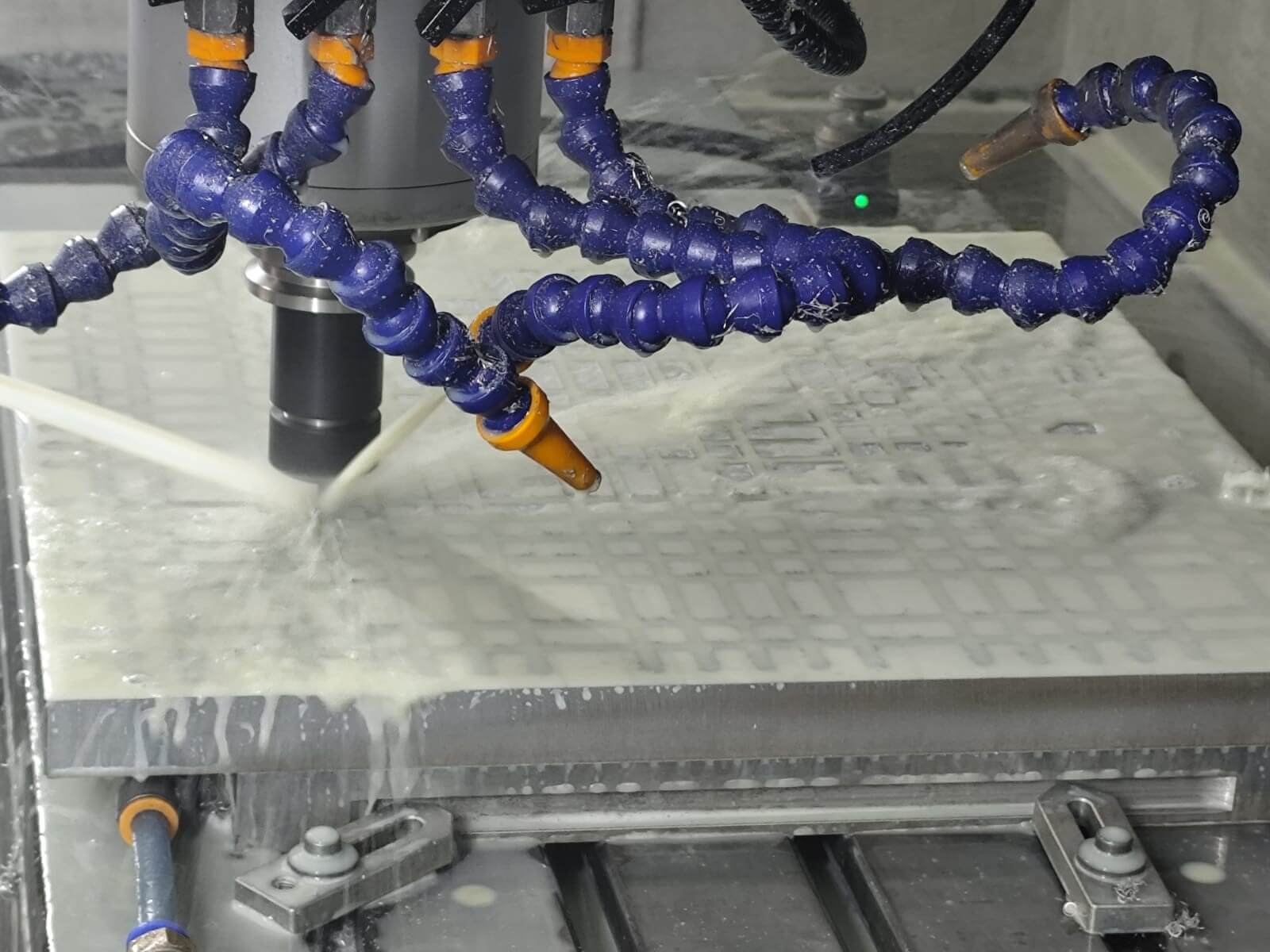

3. Рекомендуется подобрать оптимальные режимы резания для выполнения обработки.

Комплект поставки:
– решетчатый вакуумный стол – 1 шт.
– уплотнительный шнур из пористой резины – 5 м.
– угловой фитинг для подвода вакуума снизу – 1 шт.
– вакуумный распределитель с шаровыми кранами – 2 шт.
– вакуумная трубка для подключения - 2 шт.
– полимерный коврик для сквозной обработки с пробойником - 1 шт.

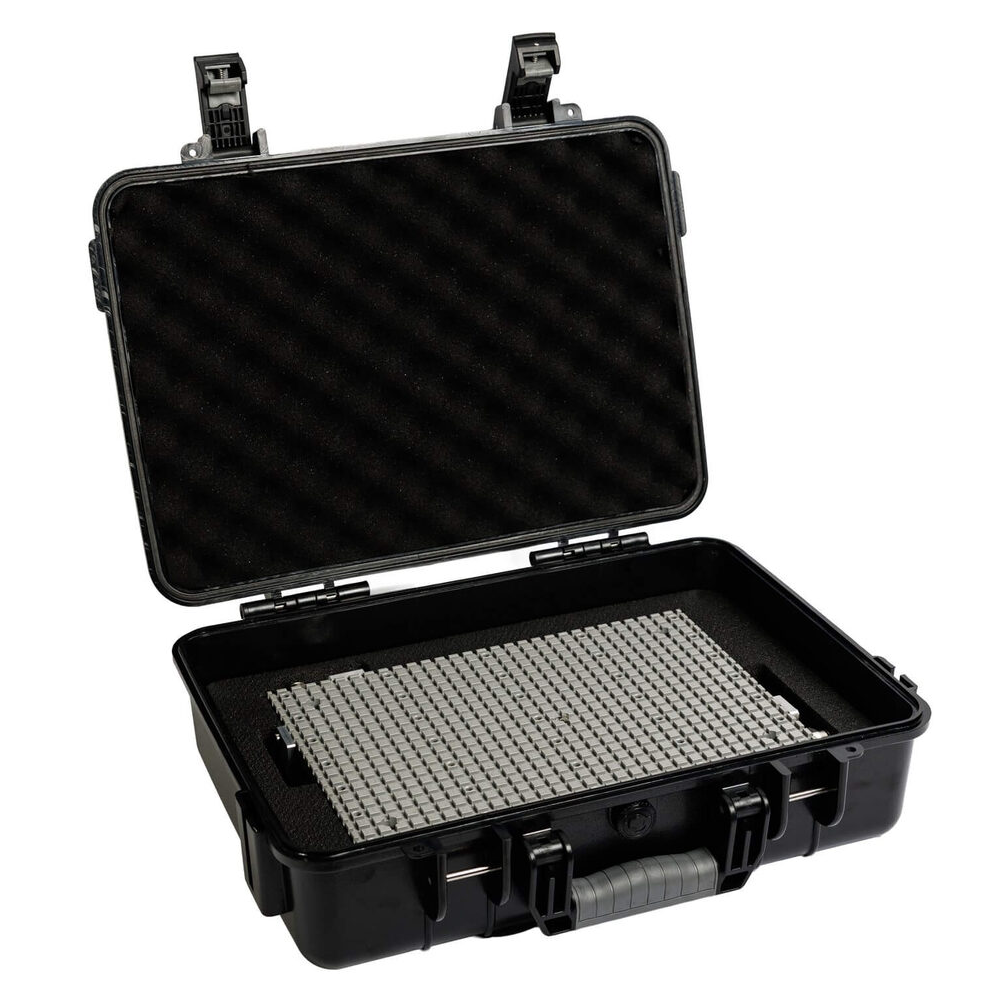

– транспортировочный кейс с ложементом – 1 шт.
– руководство по эксплуатации.
