Комбинированный вакуумный стол
Схема
Описание

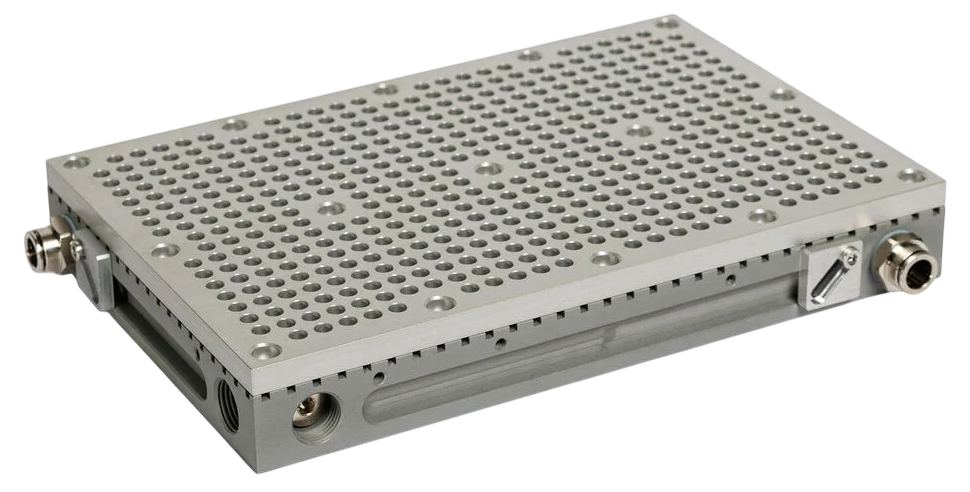

Комбинированный вакуумный стол — это универсальный комплекс оснастки, позволяющий надежно закрепить и обработать 99% всех плоских деталей на фрезерных и шлифовальных станках с ЧПУ. Подходит для обработки алюминия и его сплавов, латуни, меди, бронзы, стали, титана, графита, пластика, композитных материалов, стекла, дерева, керамики, сендвич-панелей с сотовым заполнением, фольги.
Конструкция комбинированного стола включает:
Особенности:
Преимущества:
Комплект поставки:
– комбинированный вакуумный стол - 1 шт.
– уплотнительный шнур из пористой резины – 5 м.
– угловой фитинг для подвода вакуума снизу – 1 шт.
– вакуумный распределитель с шаровыми кранами – 2 шт.
– вакуумная трубка для подключения - 2 шт.
– перфорированный полимерный коврик - 1 шт.

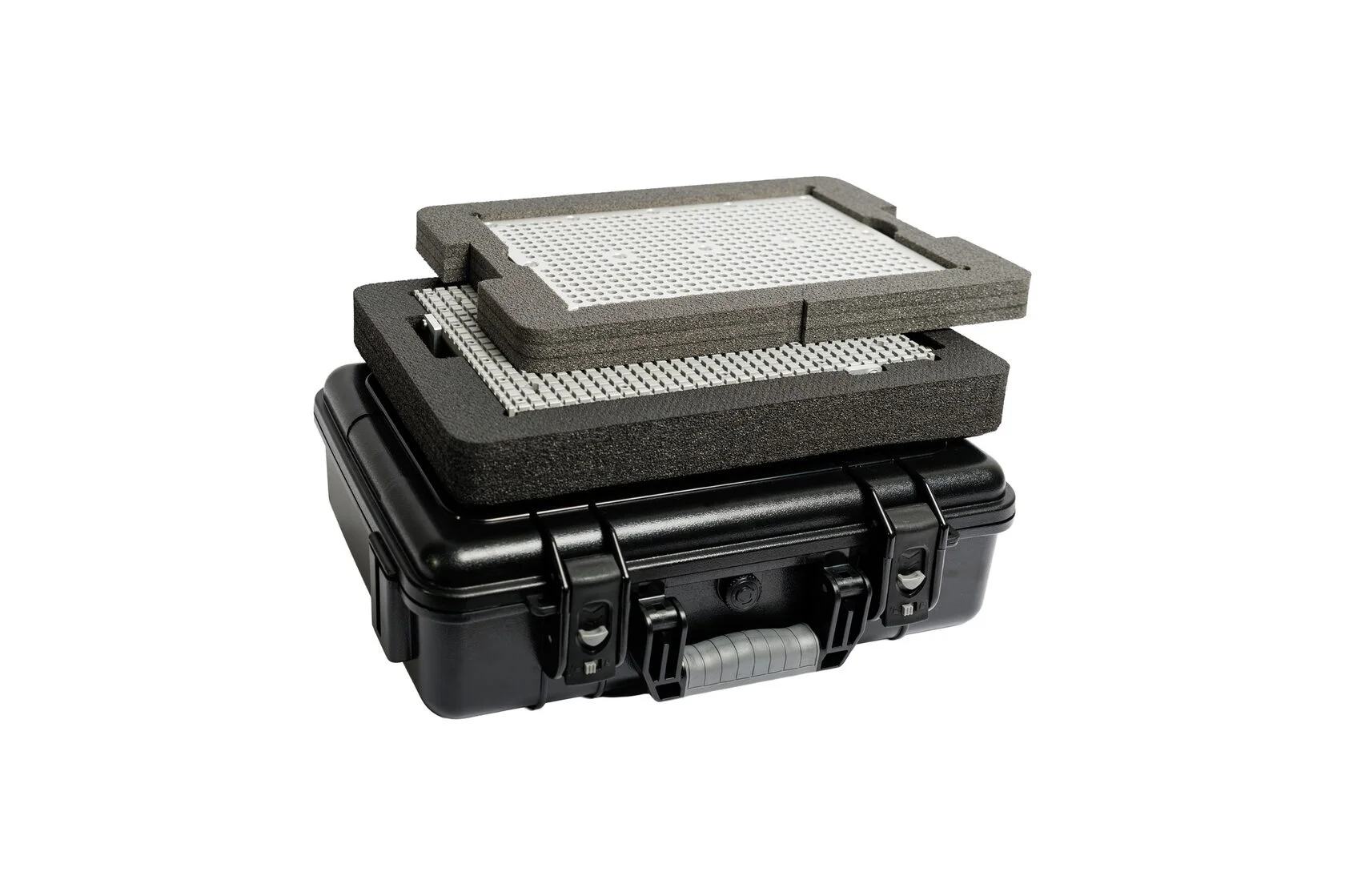

– транспортировочный кейс с ложементом – 1 шт.
– руководство по эксплуатации.
Принцип работы комбинированного стола:
Конструкция комбинированного стола включает:
- решетчатый стол (может использоваться автономно);
- сменную перфорированную адаптер-плиту (может приобретаться отдельно).
Особенности:
- Растр решетчатого стола 10 мм;
- Плоскостность 0,01/200 мм;
- До 5 отдельных вакуумных зон произвольной формы;
- Возможность адаптации для крепления на магнитный стол шлифовального станка;
- Возможность адаптации для сквозного крепления к Т-пазам станка.
- Возможность замены перфорированной адаптер-плиты
Преимущества:
- Универсальность. Комбинированный вакуумный стол может использоваться как решетчатый, так и как перфорированный стол, закрывая все задачи производства;
- Модульность. Конструкция позволяет стыковать столы между собой с образованием единого рабочего поля без зазоров. Ширина единого рабочего поля – 1200 мм. Длина – без ограничений.
- Простота обслуживания. Перфорированная адаптер‑плита легко снимается в случае необходимости очистки вакуумных отверстий.

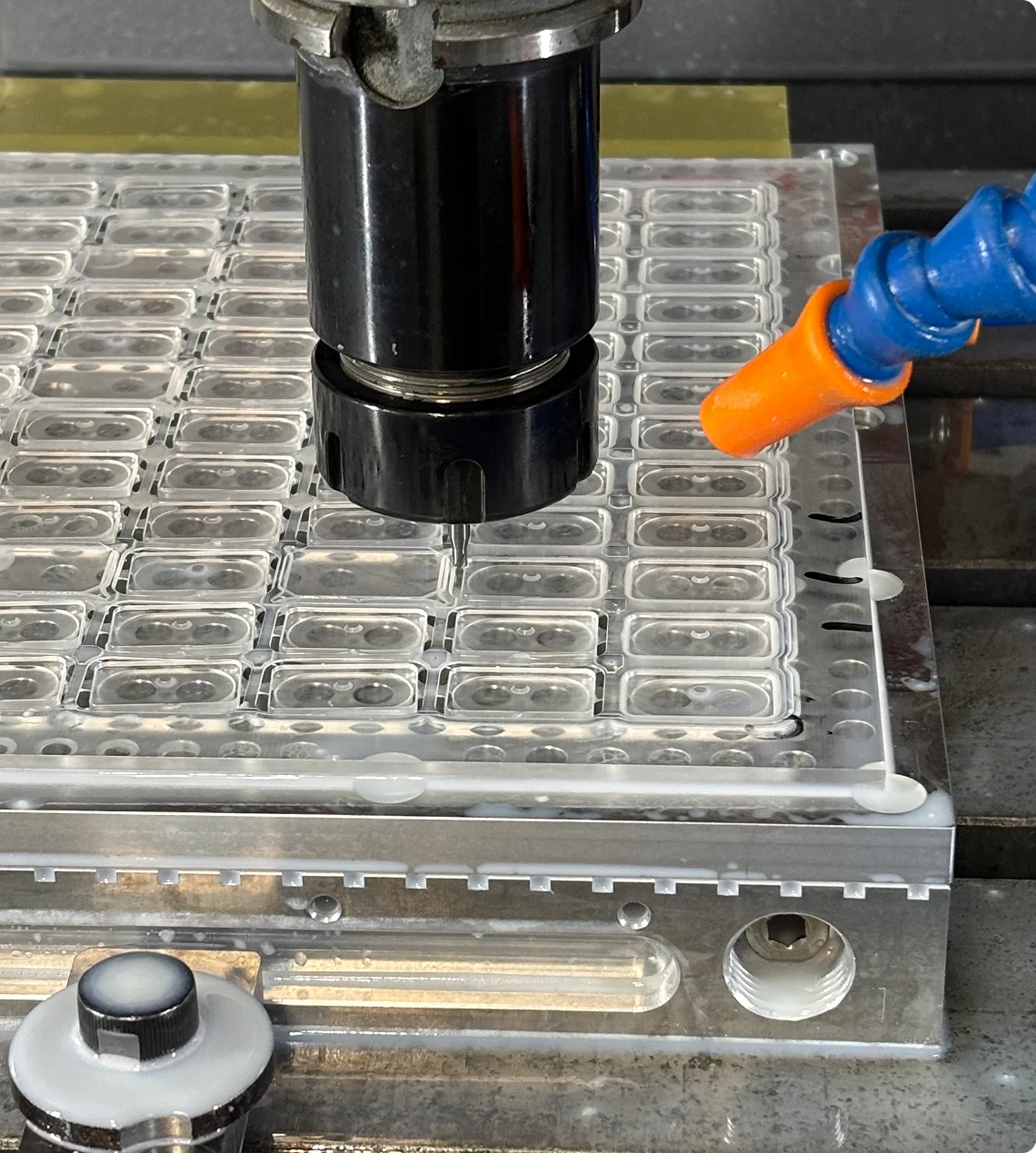

- Выполнение сквозной обработки деталей. Стол позволяет проводить сквозную обработку деталей с большим количеством сквозных отверстий и окон, обработку мелких деталей группой. Адаптер плита также может служить ложементом для специальных задач, ее можно фрезеровать на глубину до 5мм.
- Адаптация к устройствам базирования. Конструкция оптимизирована для установки в устройства базирования.
- Регулируемые по высоте эксцентриковые упоры. Эксцентриковые упоры адаптируются к высоте заготовки и блокируют сдвиговые силы в процессе обработки.
- Отдельные вакуумные зоны. Заготовки любого размера фиксируются с помощью нескольких вакуумных отверстий для усиления прижимной силы; возможна независимая фиксация разных заготовок.
Комплект поставки:
– комбинированный вакуумный стол - 1 шт.
– уплотнительный шнур из пористой резины – 5 м.
– угловой фитинг для подвода вакуума снизу – 1 шт.
– вакуумный распределитель с шаровыми кранами – 2 шт.
– вакуумная трубка для подключения - 2 шт.
– перфорированный полимерный коврик - 1 шт.
– транспортировочный кейс с ложементом – 1 шт.
– руководство по эксплуатации.
Принцип работы комбинированного стола:
- В пазы решетчатого стола укладывается уплотнительный шнур, создавая границу зоны разрежения воздуха. Важно, чтобы в контур, образованный уплотнительным шнуром попало хотя бы одно вакуумное отверстие для создания зоны разрежения воздуха.
- Сверху на уплотнительный шнур устанавливается перфорированная адаптер-плита, в которой выполнена сетка отверстий переменного диаметра. Каждое отверстие перфорированной плиты представляет собой вакуумную камеру.

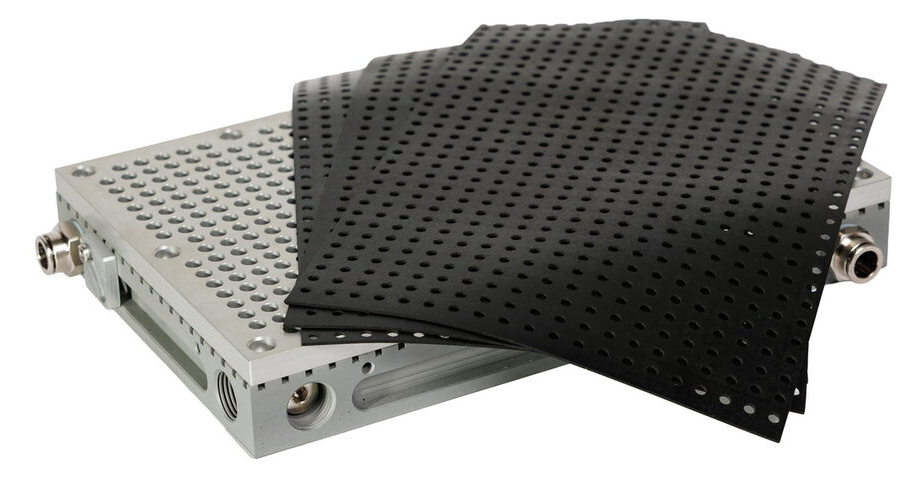

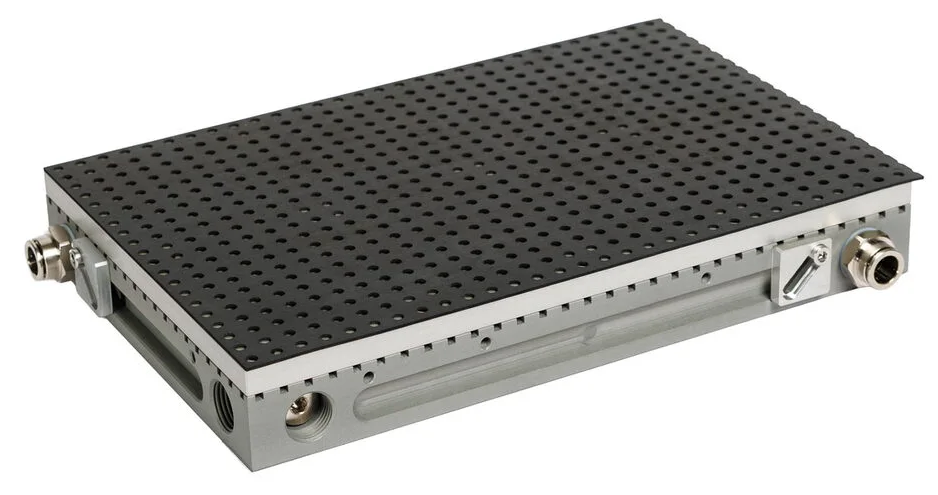

- На перфорированную адаптер-плиту укладывается перфорированный полимерный коврик. Коврик необходим для увеличения усилия сдвига, возможности выполнения сквозной обработки, и компенсации неровностей заготовки.
- На перфорированный полимерный коврик укладывается обрабатываемая заготовка. Закрепление заготовки производится включением вакуумной станции и созданием зоны разрежения воздуха.
- Рекомендуется подобрать оптимальные режимы резания для выполнения обработки.
Детализация
Для удобства переверните телефон
| Модель стола | Обозначение | Количество установочных пальцев | Ширина, мм | Длина, мм | Высота, мм | Масса, кг | Количество вакуумных зон |
|---|---|---|---|---|---|---|---|
| B23 | BB.VO.BVS.10.023 | 0 | 200 | 300 | 43 | 5.9 | 5 |
| BB.VO.BVS.10.023-01 | 2 | ||||||
| B34 | BB.VO.BVS.10.034 | 0 | 300 | 400 | 43 | 11.8 | 5 |
| BB.VO.BVS.10.034-01 | 2 | ||||||
| B46 | BB.VO.BVS.10.046 | 0 | 400 | 600 | 43 | 23.6 | 5 |
| BB.VO.BVS.10.046-01 | 4 |
