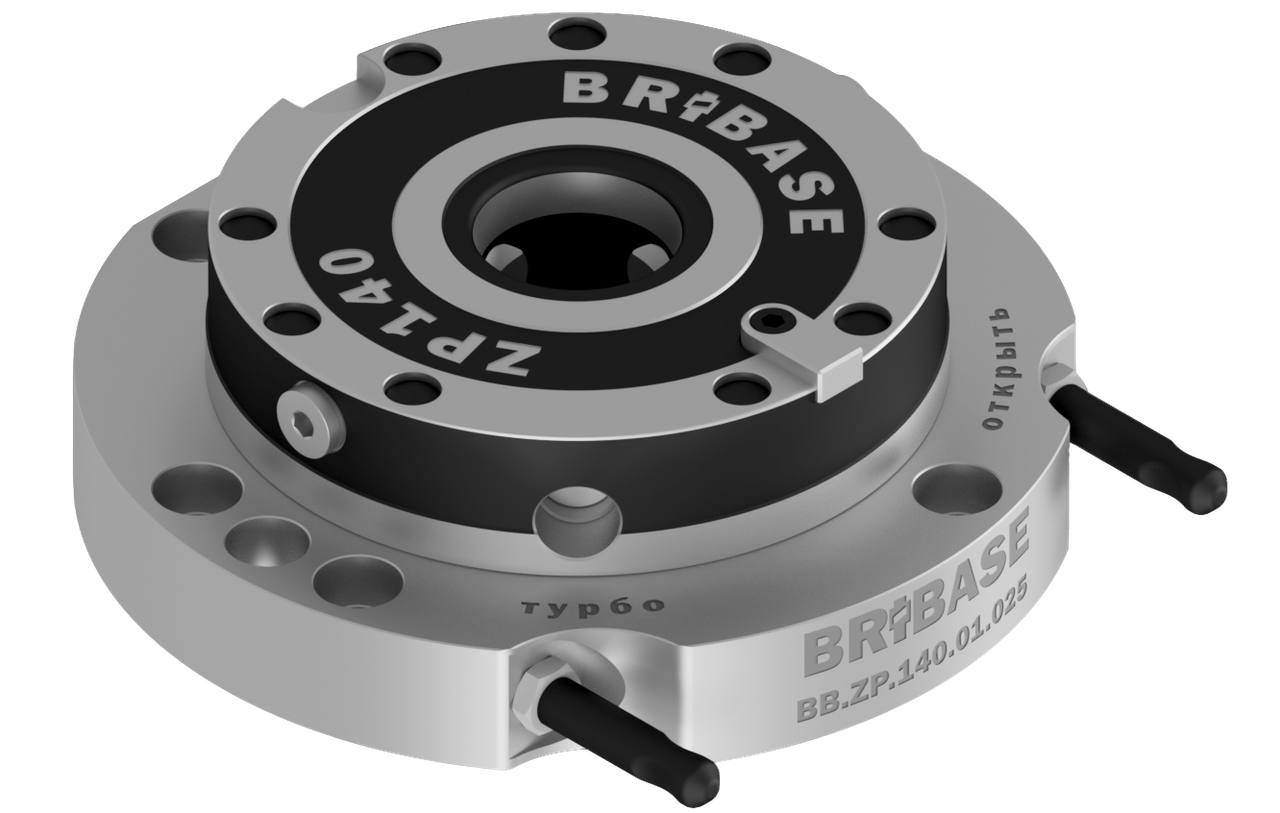

Устройство базирования с одним модулем

Главная

Каталог

Оставить заявку

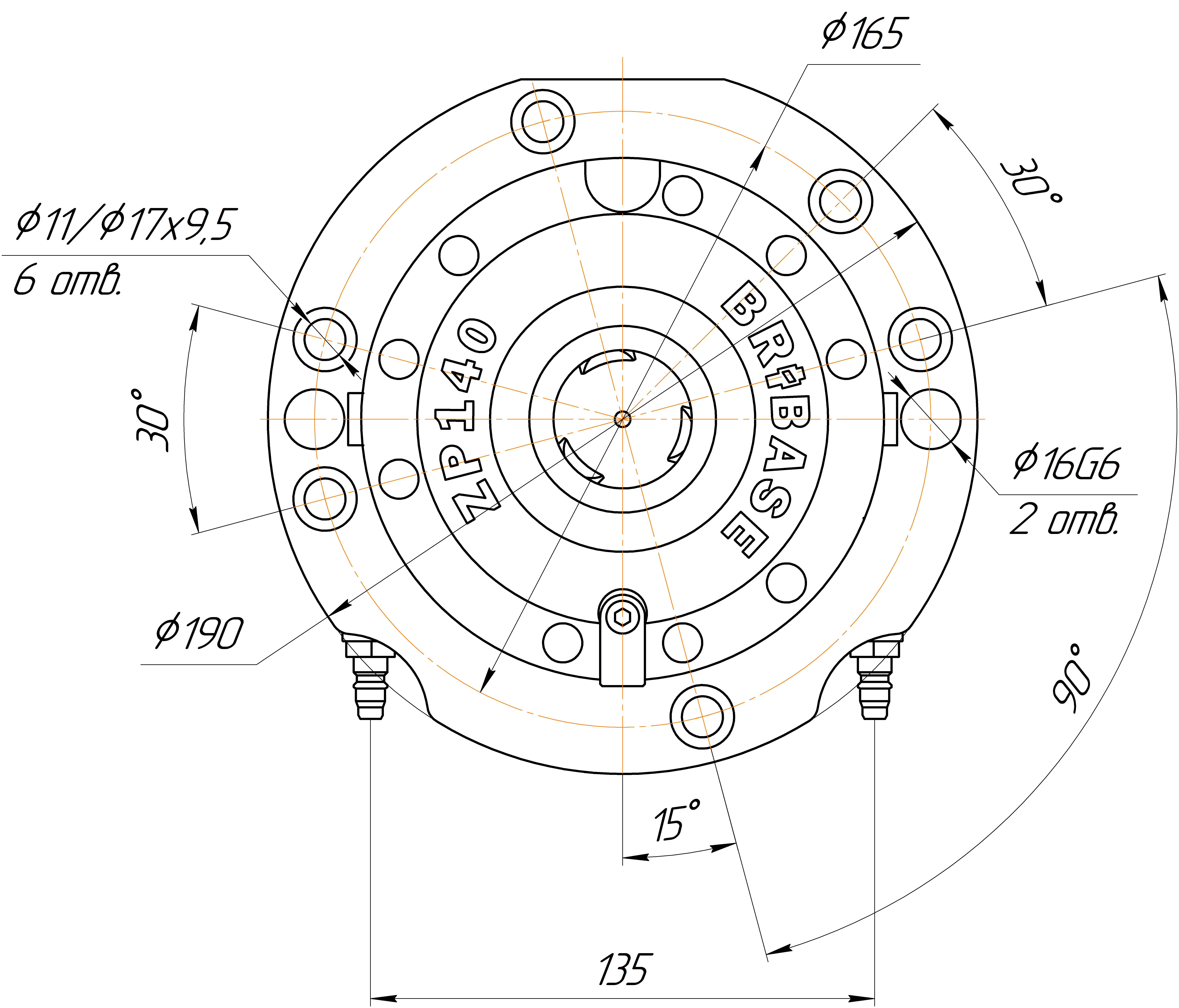

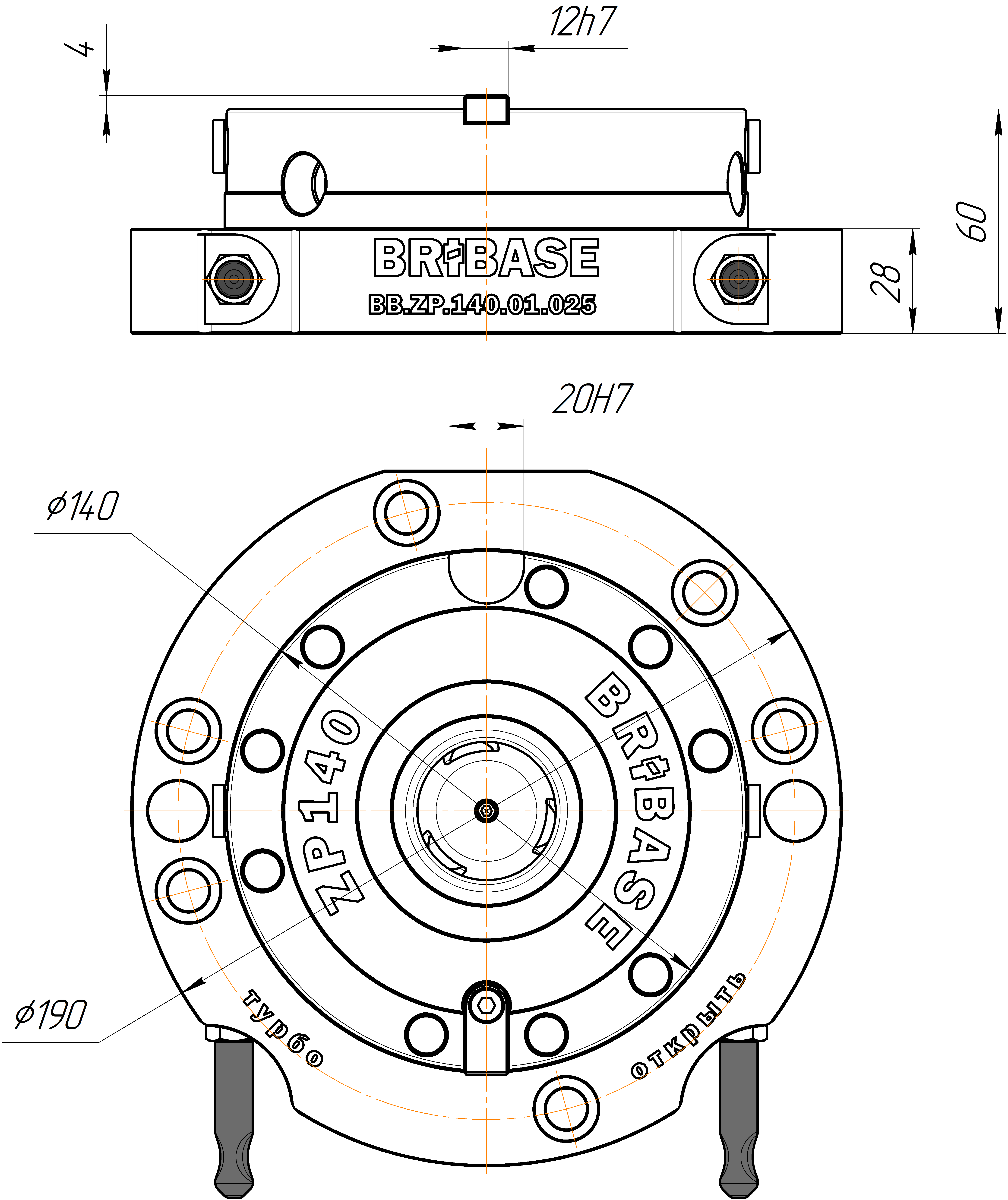

Схема

Описание

Материал:

Установка:

Устройство базирования устанавливается на стол станка или в четвертую ось.
Выравнивание устройства базирования относительно пазов стола станка осуществляется при помощи двух точных отверстий 16G6.
Монтаж устройства базирования на стол станка осуществляется комплектом прижимов.
Монтаж устройства базирования в четвертую ось осуществляется прямым креплением винтами и сухарями через сетку отверстий на базовом элементе.

Работа:

Устройство базирования по умолчанию находится в закрытом положении.
В процессе механической обработки воздушные магистрали отсутствуют в рабочей зоне станка.
При подаче сжатого воздуха в штуцер "ОТКРЫТЬ" модуль открывается, позволяя разместить установочный палец в рабочую полость модуля. Одновременно с этим автоматически начинается очистка воздухом рабочей полости модуля от стружки и СОЖ. После прекращения подачи воздуха модуль закрывается.
При подаче сжатого воздуха в штуцер напротив надписи «ТУРБО» усилие зажима установочных пальцев увеличивается с 12 кН до 30 кН. Для активации режима «Турбо» подача воздуха должна производиться в течение 5 секунд. После прекращения подачи воздуха режим «Турбо» сохраняется до момента открытия модуля.

Технические характеристики:

Комплект поставки:

Скачать спецификацию по изделию

Детализация

Для удобства переверните телефон

Обозначение	Наименование	Усилие зажима	Усилие зажима в режиме "ТУРБО"	Количество модулей	Масса, кг	3D-модель
BB.ZP.140.01.025	Устройство базирования с одним модулем ZP140	12 кН	30 кН	1	9	Скачать
