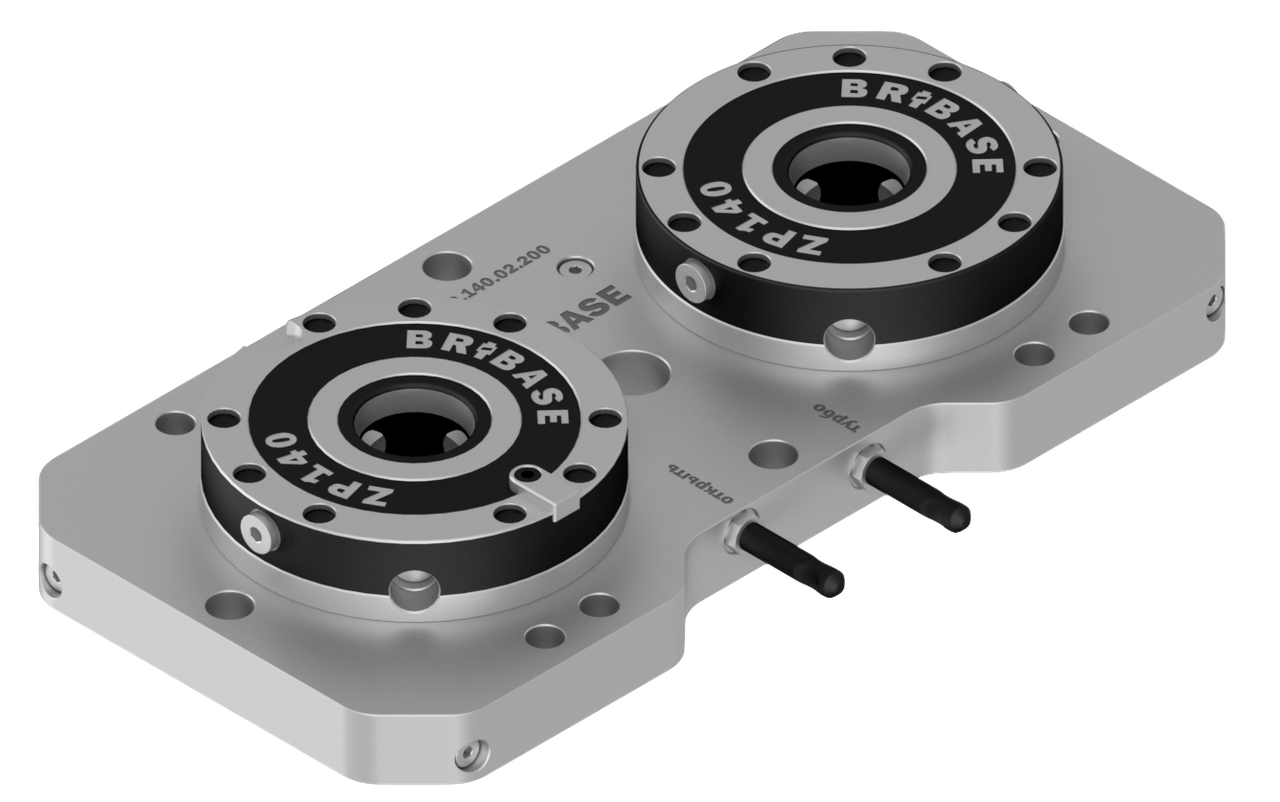

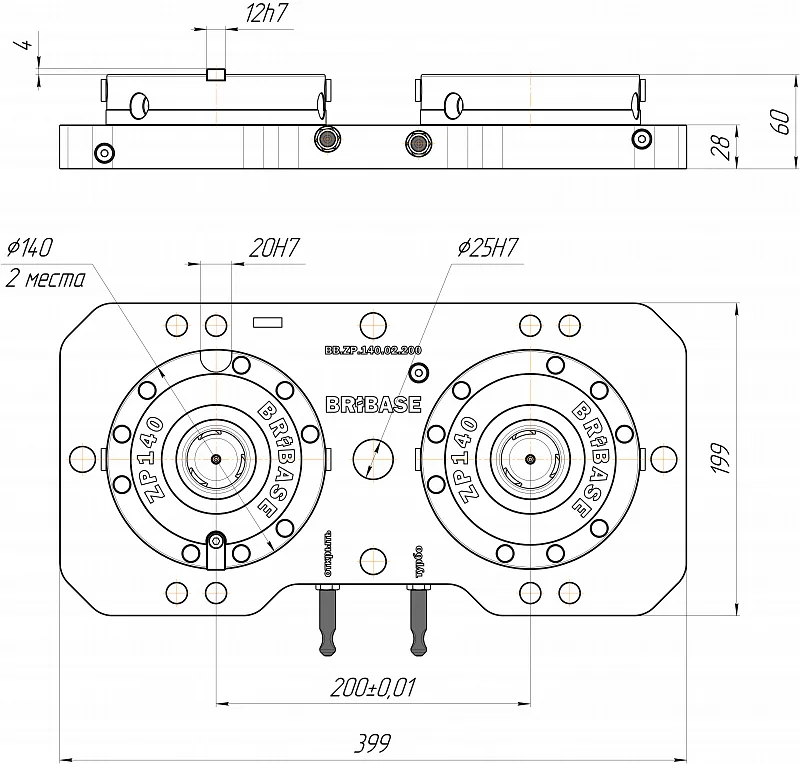

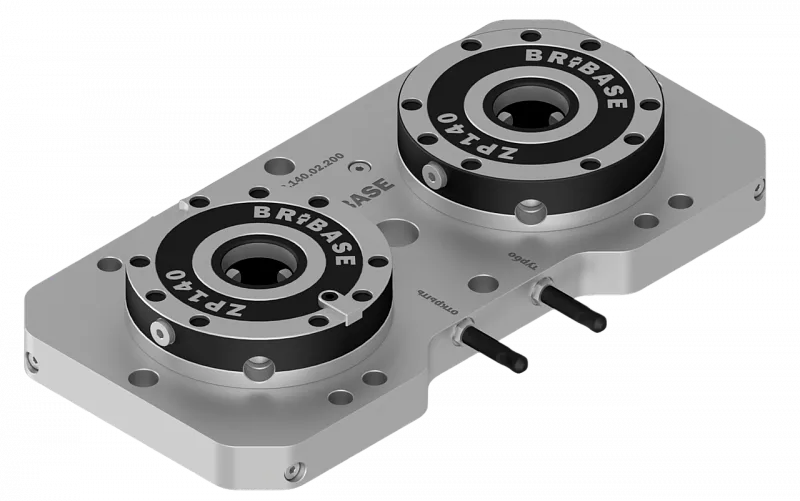

Устройство базирования с двумя модулями ZP140, тип L200

Материал:

• Устройство базирования выполнено из нержавеющей стали.
• Контактные поверхности зажимных модулей закалены и отшлифованы.
• Базовый элемент отшлифован с обеих сторон.

Установка:

• Устройство базирования устанавливается на стол станка.
• Выравнивание устройства базирования относительно пазов стола станка осуществляется при помощи четырех точных отверстий 16G6.
• Монтаж устройства базирования на стол станка осуществляется двумя способами:
• прямым креплением на стол станка винтами и сухарями через сетку отверстий на базовом элементе;
• комплектами прижимов, размещаемых по периметру базового элемента.

Работа:

• Устройство базирования по умолчанию находится в закрытом положении.
• В процессе механической обработки воздушные магистрали отсутствуют в рабочей зоне станка.
• При подаче сжатого воздуха в штуцер "ОТКРЫТЬ" модули открываются, позволяя разместить установочные пальцы в рабочие полости модулей. Одновременно с этим автоматически начинается очистка воздухом рабочих полостей модулей от стружки и СОЖ. После прекращения подачи воздуха модули закрываются.
• При подаче сжатого воздуха в штуцер напротив надписи «ТУРБО» усилие зажима установочных пальцев увеличивается с 12 кН до 30 кН на одном модуле. Для активации режима «Турбо» подача воздуха должна производиться в течение 5 секунд. После прекращения подачи воздуха режим «Турбо» сохраняется до момента открытия модуля.

Технические характеристики:

• Усилие зажима: 12 кН/модуль.
• Усилие зажима в режиме "ТУРБО": 30 кН/модуль.
• Повторяемость позиционирования: не более 0,005 мм.
• Режим работы: пневматический.
• Давление открытия: 6 бар.

Комплект поставки:

• Устройство базирования с двумя модулями в сборе;
• Комплект сопроводительной документации;
• Упаковка.
