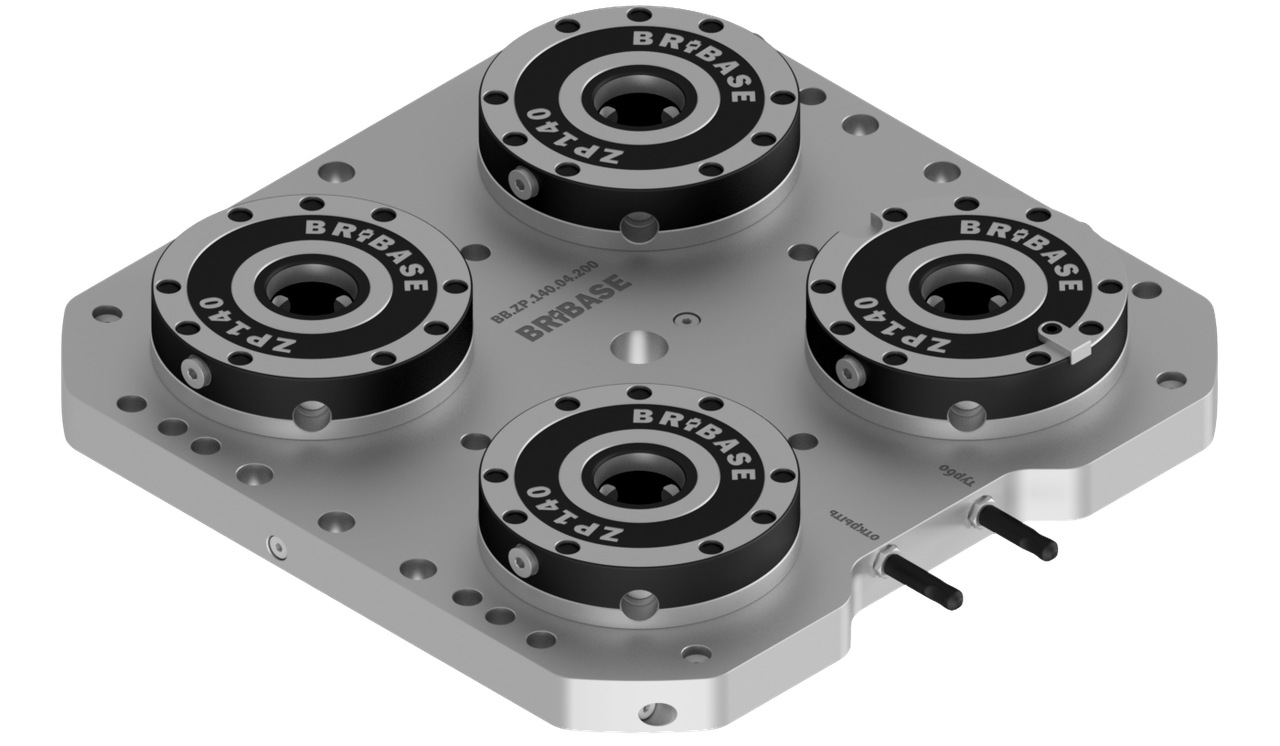

Устройство базирования с четырьмя модулями ZP140, тип P200x200
Схема
Описание
Материал:
Установка:
Работа:
Технические характеристики:
Комплект поставки:
- Устройство базирования выполнено из нержавеющей стали.
- Контактные поверхности зажимных модулей закалены и отшлифованы.
- Базовый элемент отшлифован с обеих сторон.
Установка:
- Устройство базирования устанавливается на стол станка.
- Выравнивание устройства базирования относительно пазов стола станка осуществляется при помощи четырех точных отверстий 16G6.
- Монтаж устройства базирования на стол станка осуществляется двумя способами:
- прямым креплением на стол станка винтами и сухарями через сетку отверстий на базовом элементе;
- комплектами прижимов, размещаемых по периметру базового элемента.
Работа:
- Устройство базирования по умолчанию находится в закрытом положении.
- В процессе механической обработки воздушные магистрали отсутствуют в рабочей зоне станка.
- При подаче сжатого воздуха в штуцер "ОТКРЫТЬ" модули открываются, позволяя разместить установочные пальцы в рабочие полости модулей. Одновременно с этим автоматически начинается очистка воздухом рабочих полостей модулей от стружки и СОЖ. После прекращения подачи воздуха модули закрываются.
- При подаче сжатого воздуха в штуцер напротив надписи «ТУРБО» усилие зажима установочных пальцев увеличивается с 12 кН до 30 кН на одном модуле. Для активации режима «Турбо» подача воздуха должна производиться в течение 5 секунд. После прекращения подачи воздуха режим «Турбо» сохраняется до момента открытия модуля.
Технические характеристики:
- Усилие зажима: 12 кН/модуль.
- Усилие зажима в режиме "ТУРБО": 30 кН/модуль.
- Повторяемость позиционирования: не более 0,005 мм.
- Режим работы: пневматический.
- Давление открытия: 6 бар.
Комплект поставки:
- Устройство базирования с четырьмя модулями в сборе;
- Комплект сопроводительной документации;
- Упаковка.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию ZP140
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Усилие зажима одного модуля | Усилие зажима одного модуля в режиме "ТУРБО" | Количество модулей | Масса, кг | 3D-модель |
|---|---|---|---|---|---|---|
| BB.ZP.140.04.200 | Устройство базирования с четырьмя модулями ZP140, тип P200x200 | 12 кН | 30 кН | 4 | 41 | Скачать |
