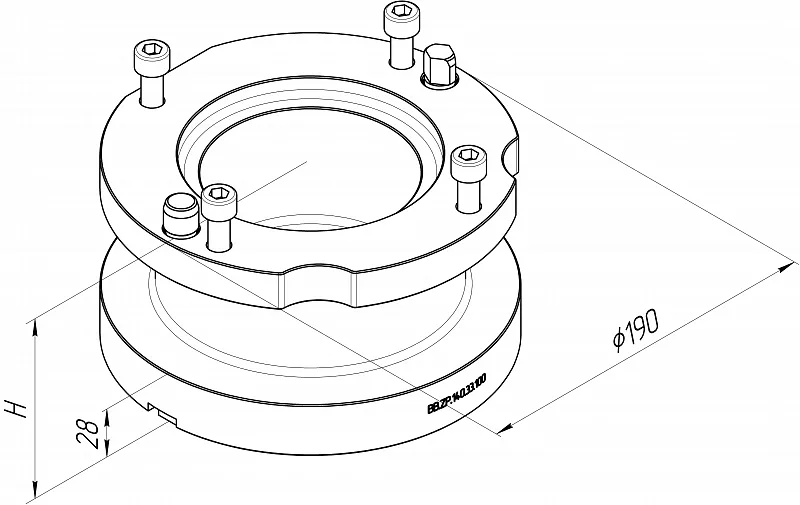

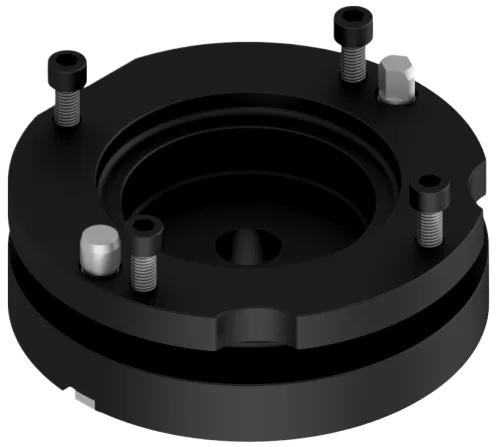

Подставка для подъема устройств базирования ZP140 над столом станка

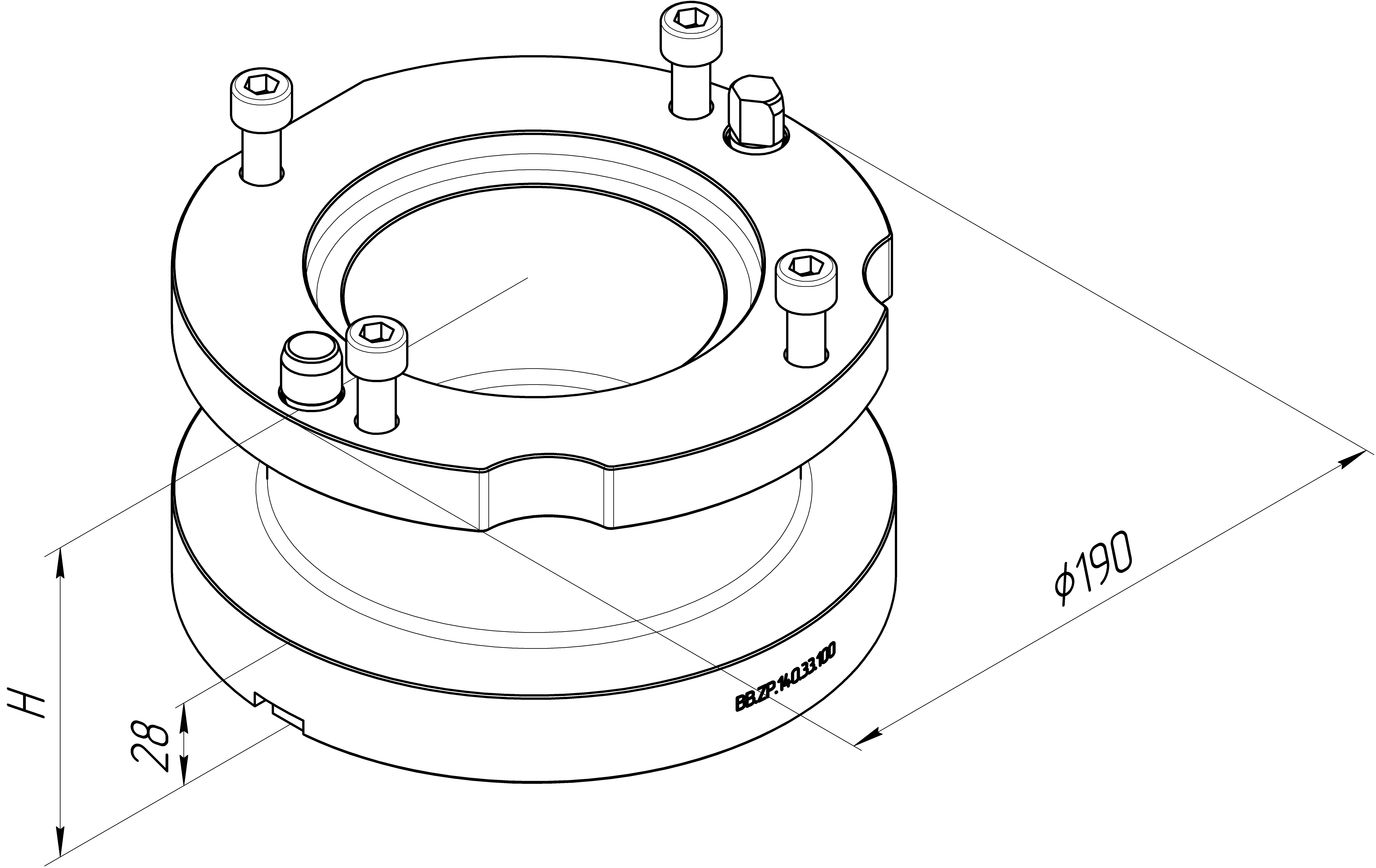

Схема
Описание
Материал:
- Подставка выполнена из закаленной стали твердостью в диапазоне от 32 до 36,5 HRC.
- Подставка предназначена для механического подъема устройства базирования BB.ZP.140.01.025 над столом станка.
- Подставка устанавливается на стол станка.
- Подставка выравнивается относительно пазов стола станка с помощью двух шпонок и закрепляется на столе станка с помощью прижимов.
- Устройство базирования устанавливается на подставку на два штифта и закрепляется четырьмя винтами М10.
- Корпус подставки;
- Штифт цилиндрический;
- Штифт ромбический;
- Две направляющие шпонки для тисков PC\PQ\PD на Т-паз 18 мм;
- Крепежные элементы.
- Подставка в сборе - 1 шт.
- Направляющие шпонки на другой размер Т-паза стола станка заказываются отдельно.
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | H, мм | 3D-модель |
|---|---|---|---|
| BB.ZP.140.33.060 | Подставка для устройств базирования с одним модулем | 60 | 3D-модель предоставляется по запросу |
| BB.ZP.140.33.080 | Подставка для устройств базирования с одним модулем | 80 | 3D-модель предоставляется по запросу |
| BB.ZP.140.33.100 | Подставка для устройств базирования с одним модулем | 100 | Скачать |
