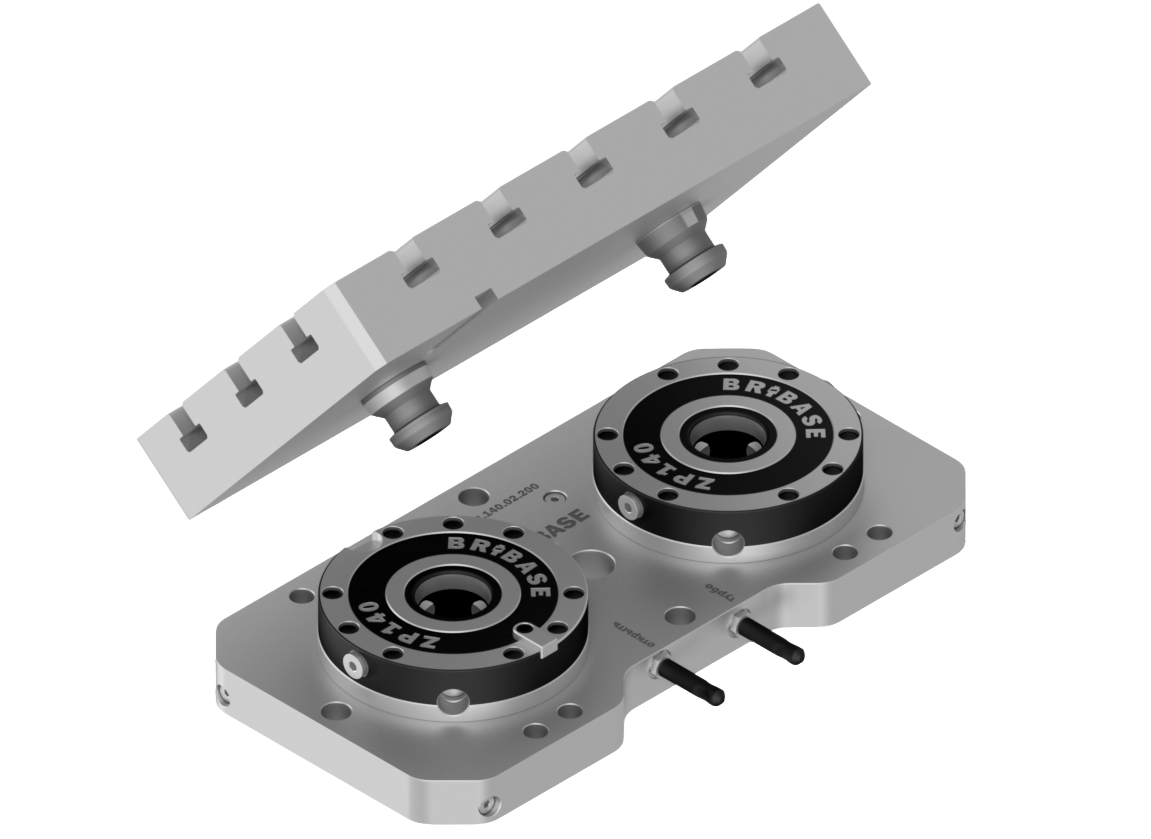

Палеты для устройств базирования с Т-пазами
Схема
Описание
Материал:
Комплект поставки:
- Палеты выполнены из высококачественного чугуна.
- Приспособления предназначены к установке в устройства базирования.
- Палеты предназначены для закрепления заготовок или других приспособлений.
- Использование палет позволяет осуществлять переналадку вне станка.
Комплект поставки:
- Палета в сборе;
- Упаковка.
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Габаритная высота с учетом устройства базирования H, мм | Масса палеты, кг | № эскиза | 3D-модель |
|---|---|---|---|---|---|
| BB.ZP.140.25.141 | Палета для устройств базирования с Т-пазами | 110 | 14,5 | 1 | Скачать |
| BB.ZP.140.25.142 | Палета для устройств базирования с Т-пазами | 110 | 23,5 | 2 | Скачать |

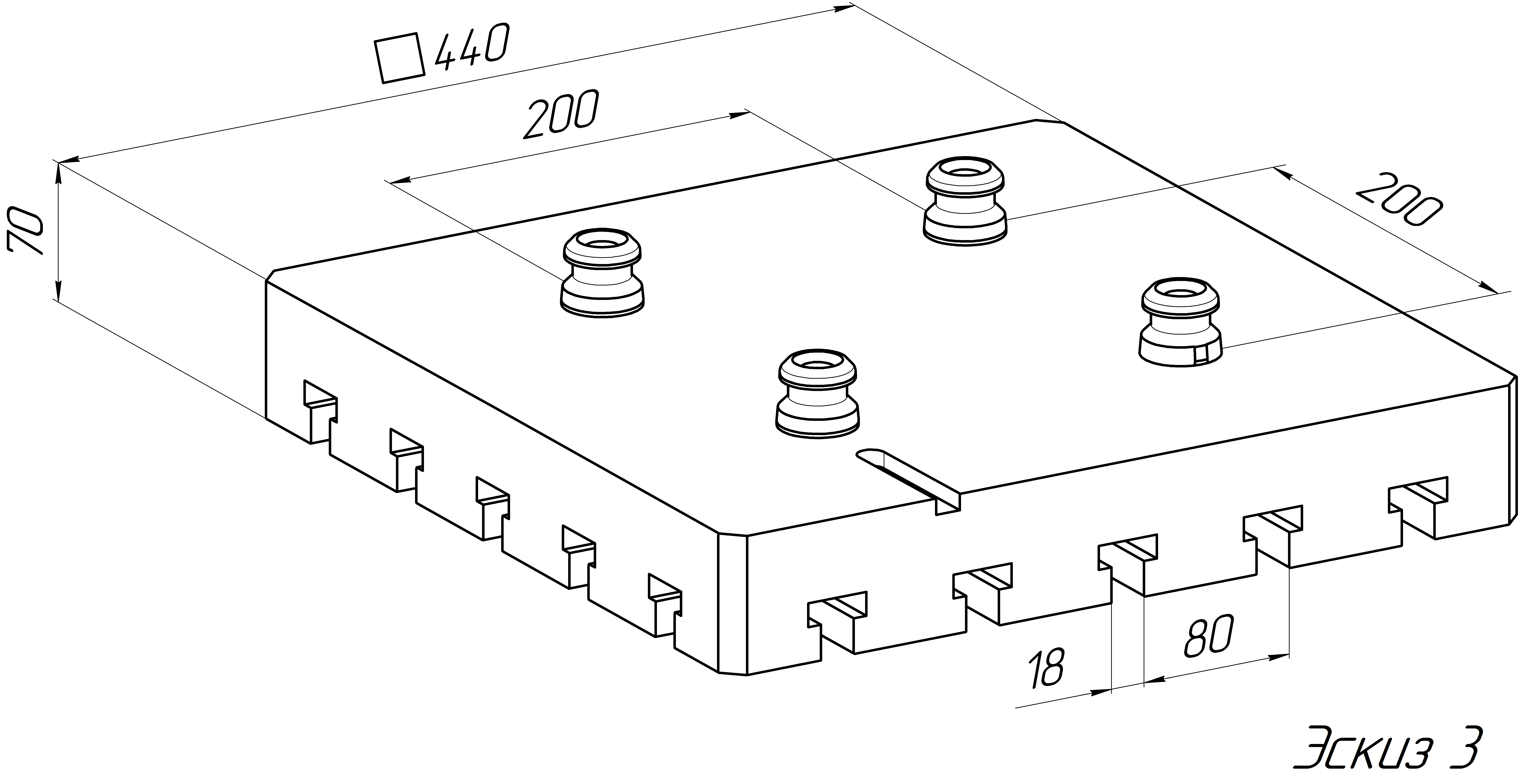

| BB.ZP.140.25.184 | Палета для устройств базирования с Т-пазами | 130 | 80 | 3 | Скачать |
