Палеты для устройств базирования под обработку

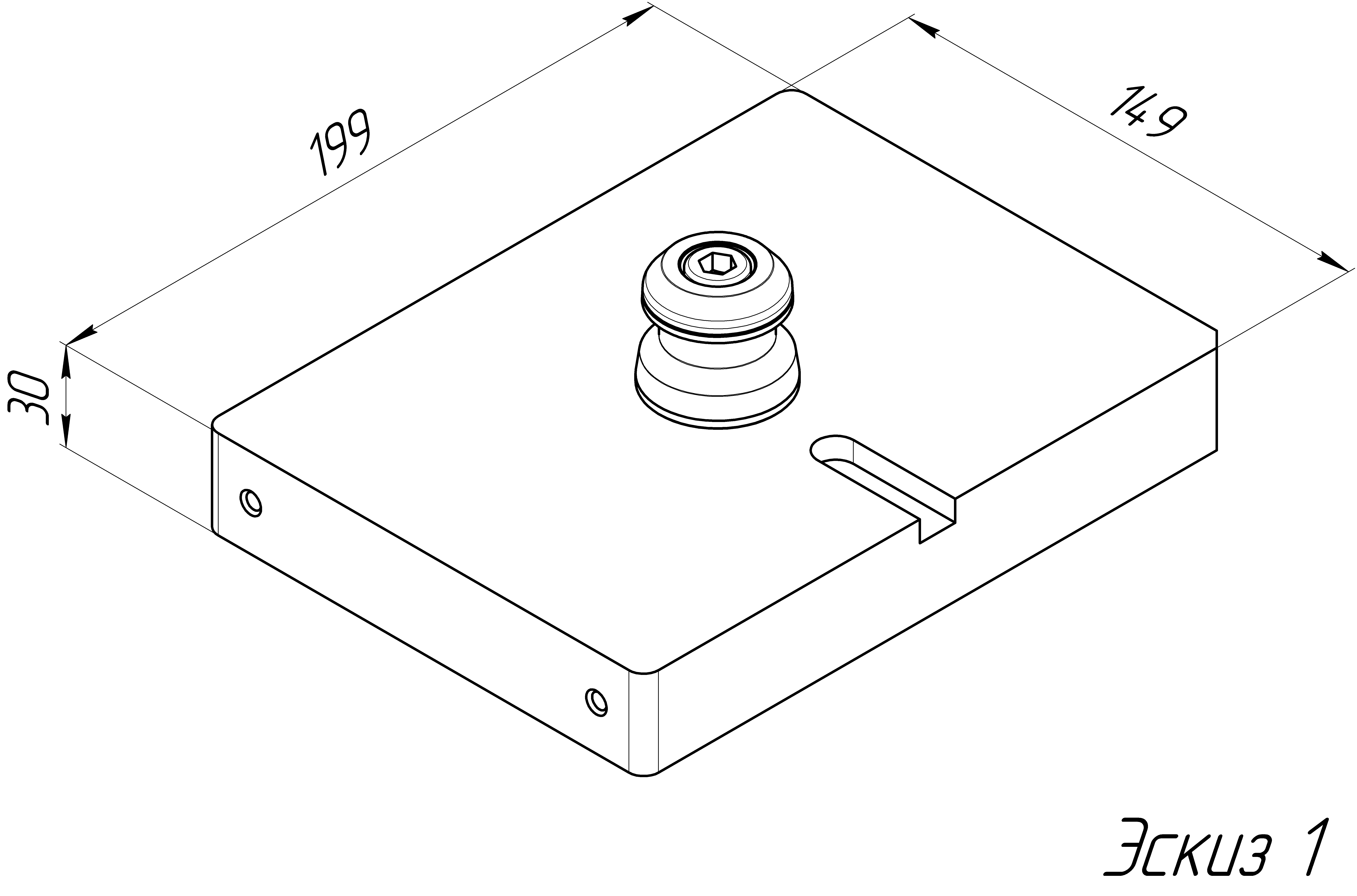

Схема
Описание
Материал:
- Палеты для устройств базирования под доработку по месту выполняются из двух материалов:
- Алюминиевого сплава;
- Легированной нержавеющей стали твердостью 22...28 HRC.
- Приспособления предназначены к установке в устройства базирования.
- Палеты требуют окончательной доработки под закрепление заготовок или других приспособлений.
- Использование палет позволяет осуществлять переналадку вне станка.
- По запросу палеты могут комплектоваться ручками.
- Палета в сборе;
- Упаковка.
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Материал | Габаритная высота с учетом устройства базирования H, мм | Масса палеты, кг | № эскиза | 3D-модель |
|---|---|---|---|---|---|---|
| BB.ZP.140.22.010 | Палета алюминиевая для устройств базирования с одним модулем ZP140 | Алюминий | 90 | 2,8 | 1 | Скачать |
| BB.ZP.140.22.011 | Палета стальная для устройств базирования с одним модулем ZP140 | Сталь | 90 | 7,2 | 1 | Скачать |
| BB.ZP.140.22.021 | Палета алюминиевая для устройств базирования с двумя модулями ZP140 | Алюминий | 90 | 7,2 | 2 | Скачать |
| BB.ZP.140.22.022 | Палета стальная для устройств базирования с двумя модулями ZP140 | Сталь | 90 | 19.2 | 2 | Скачать |
| BB.ZP.140.22.043 | Палета алюминиевая для устройств базирования с четырьмя модулями ZP140 | Алюминий | 100 | 18.8 | 3 | Скачать |
| BB.ZP.140.22.044 | Палета стальная для устройств базирования с четырьмя модулями ZP140 | Сталь | 100 | 50.8 | 3 | Скачать |
