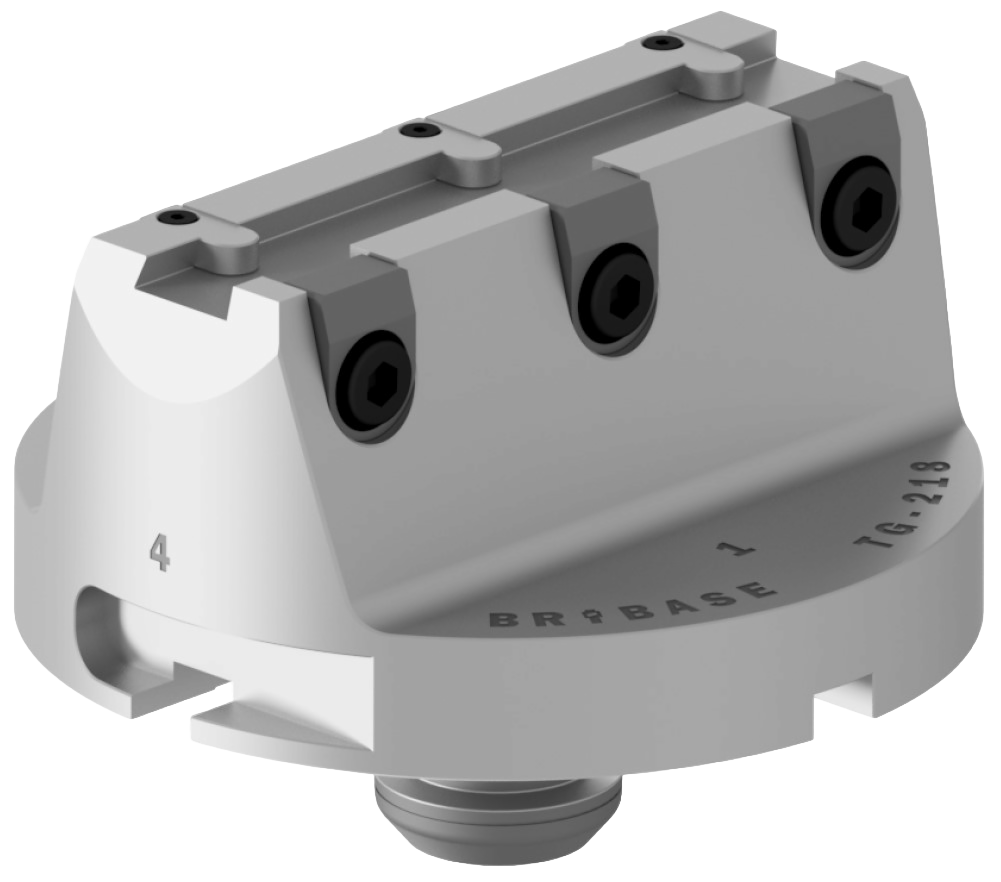

Приспособления TAIL GRIP серии TG-218

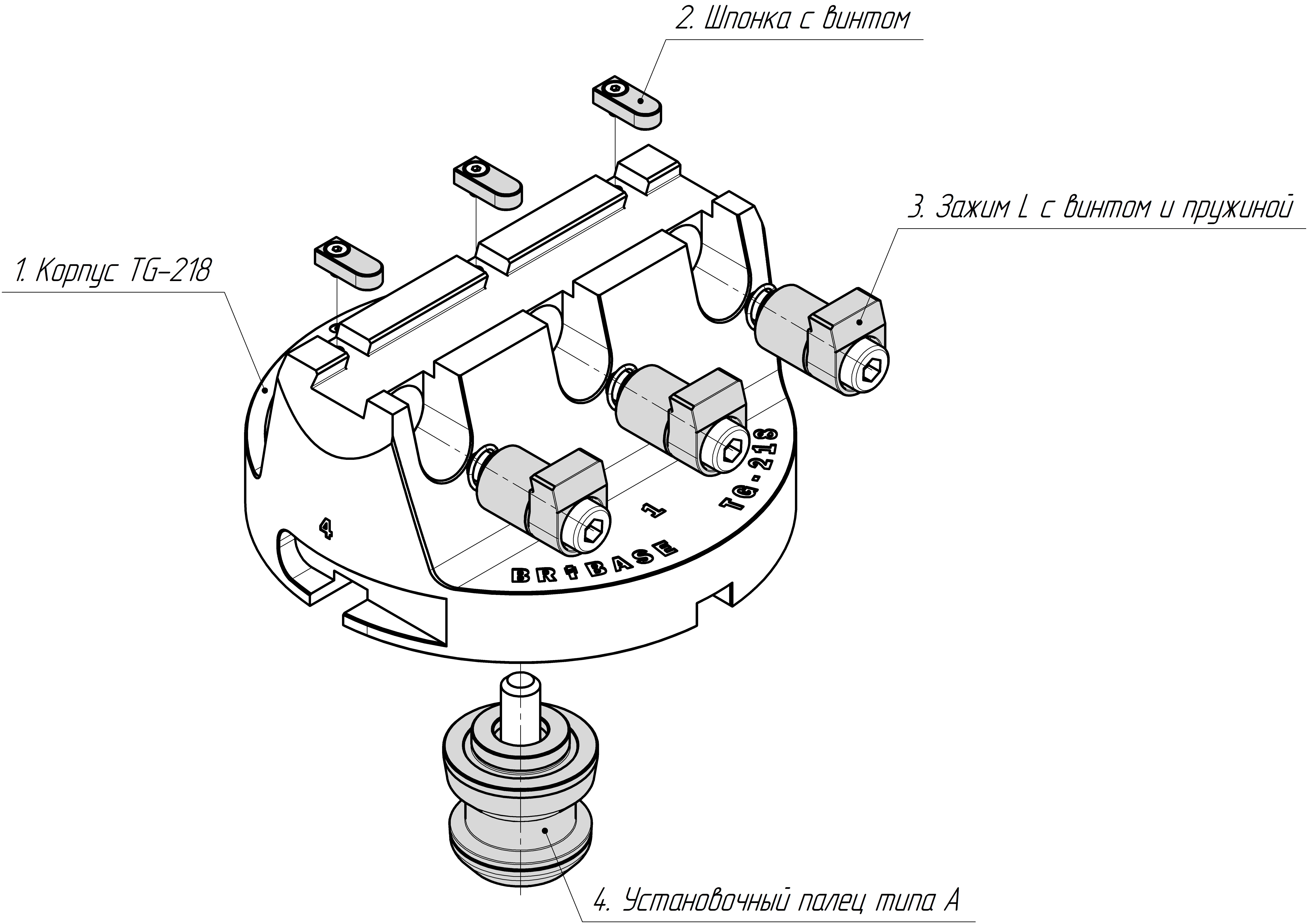

Схема
Описание
Материал:
- Корпус приспособления TAIL GRIP выполнен из легированной нержавеющей стали твердостью в диапазоне от 28 до 34 HRC.
- Приспособления TAIL GRIP предназначено для установки в устройства базирования при пятиосевой обработке.
- Приспособления TAIL GRIP имеют исполнения с одним и четырьмя шпоночными пазами. Четыре шпоночных паза на основании приспособления имеют возможность поворота приспособления на дискретный угол 90 градусов, что увеличивает технологические возможности приспособления.

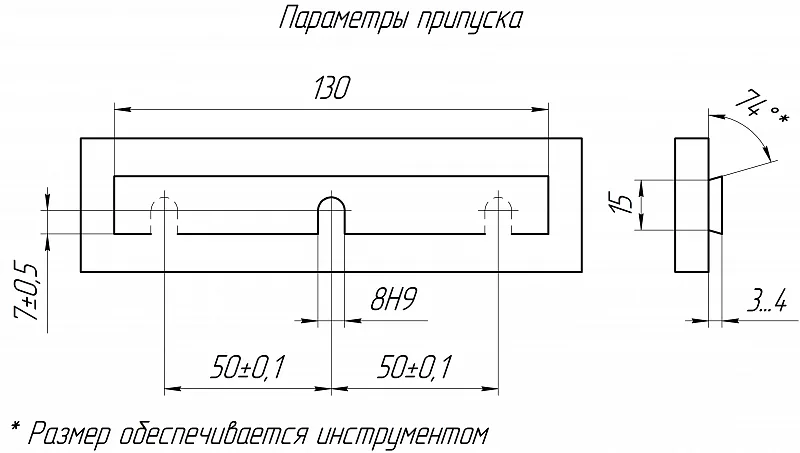

- Перед использованием приспособления необходимо выполнить на заготовке технологический припуск типа "ласточкин хвост".
- При закреплении заготовки рекомендуется затягивать все зажимы приспособления с одним и тем же крутящим моментом с помощью динамометрического ключа.
- Ключ с шестигранным профилем на 6 мм, с минимальным рабочим вылетом 35 мм.
- Инструменты в комплект поставки TG-218 не входят, рекомендуются к заказу отдельно.
- Приспособление TG-218 - 1 шт.;
- Техническая документация.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию TAIL GRIP

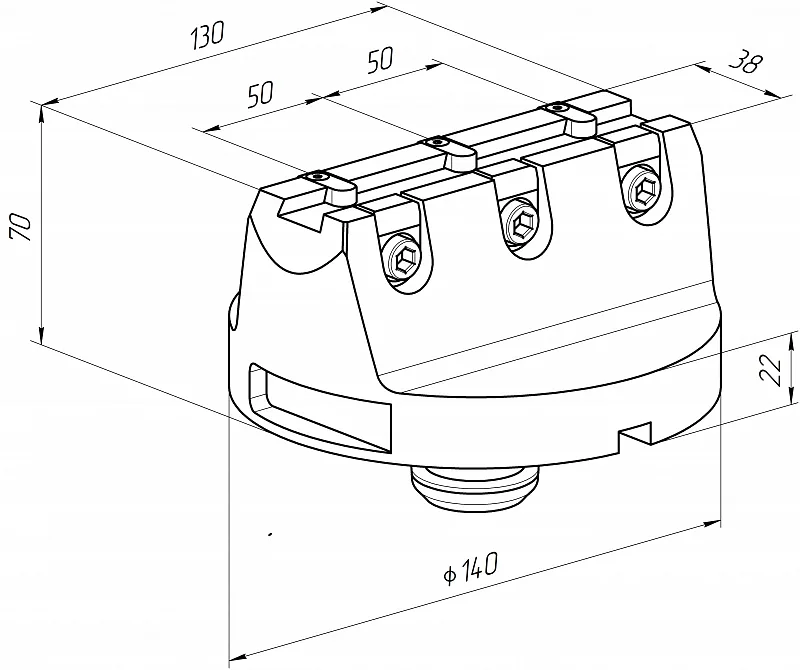

Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Количество шпоночных пазов на основании приспособления, шт. | Угловой шаг пазов, шт. | Масса, кг | Рекомендуемый максимальный размер заготовки, мм | 3D-модель |
|---|---|---|---|---|---|---|
| BB.TG.140.70.218 | Приспособление TAIL GRIP, TG-218 | 1 | - | 5.2 | 200х100х100 | Скачать |
| BB.TG.140.70.218-04 | Приспособление TAIL GRIP, TG-218 (4 паза) | 4 | 90 | 5.15 | 200х100х100 | Скачать |
