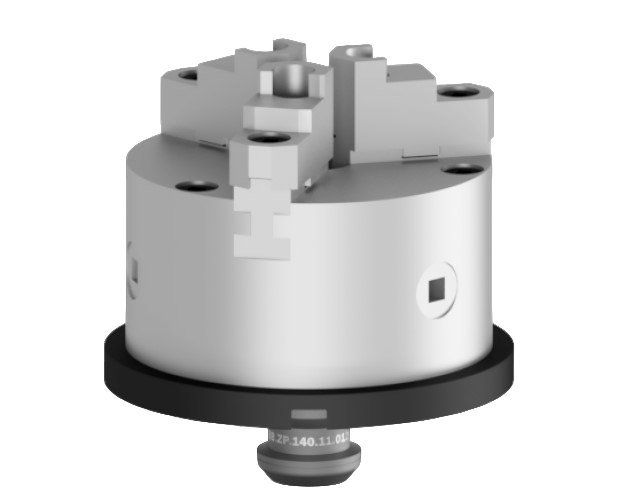

Патроны для устройств базирования с одним модулем
Схема
Описание
Материал:
- Патроны для устройств базирования выполнены из закаленной стали.
- Патроны для устройств базирования предназначены для установки в модули с защитой от проворота в устройства базирования .
- Патроны LC устанавливаются в устройства базирования ZP и представляют собой технологическую оснастку самоцентрирующего типа для закрепления заготовок на металлообрабатывающем оборудовании.
- Фиксация заготовки происходит посредством сжатия кулачков, которые приводятся в действие вращением ключа.

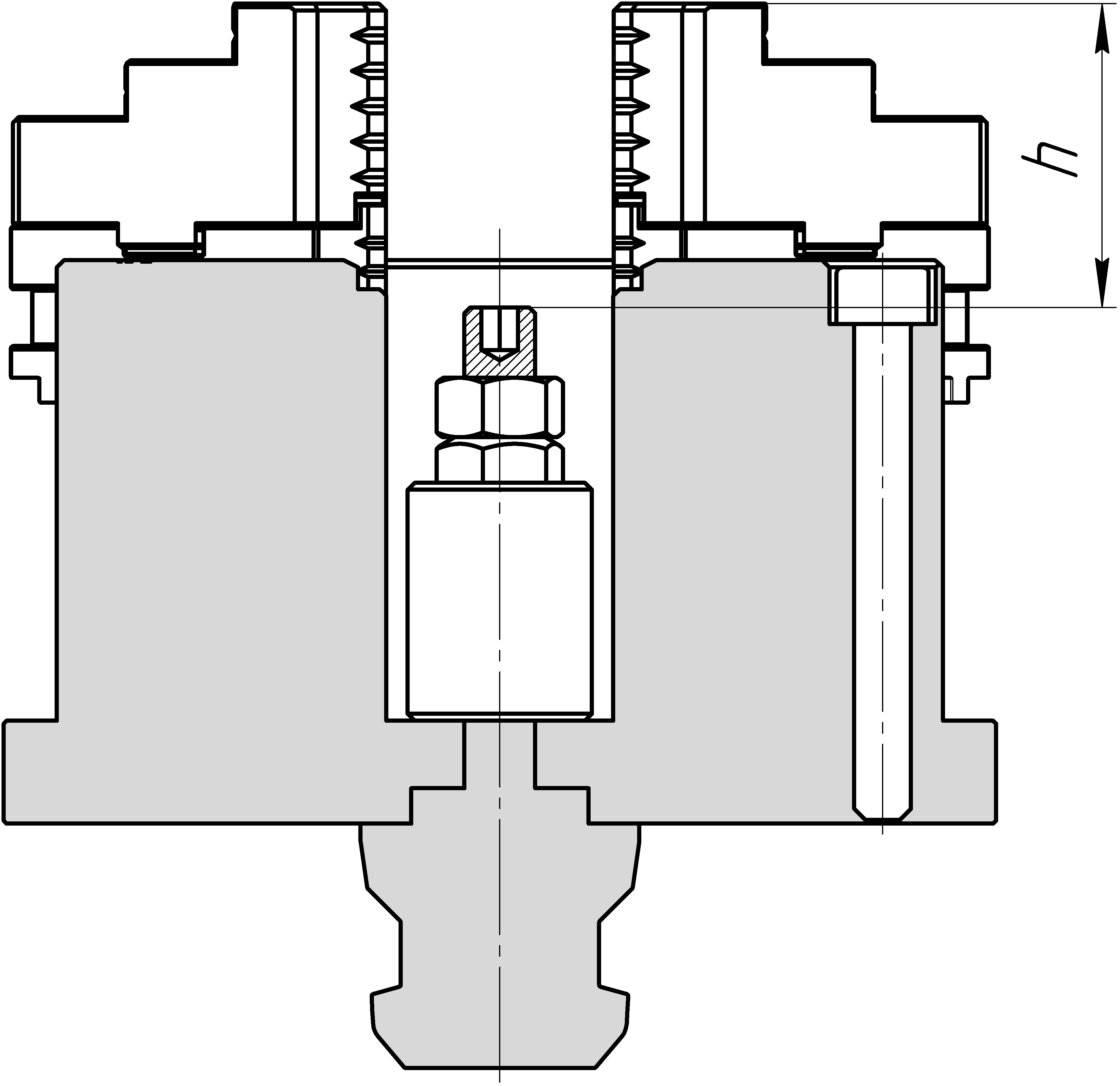

- Регулировка вылета заготовки происходит посредством перемещения опоры.
- Регулировка вылета возможна только для цельных заготовок, наружный диаметр которых меньше диаметра отверстия в патроне.
- Повторяемость установки приспособления в одно и то же устройство базирования – 5 мкм.
- Патроны могут быть изготовлены с четырьмя пазами на основании для возможности дискретного поворота приспособления в устройствах базирования.
- Для патронов LC с четырьмя пазами точность поворота составляет «90°±5’».

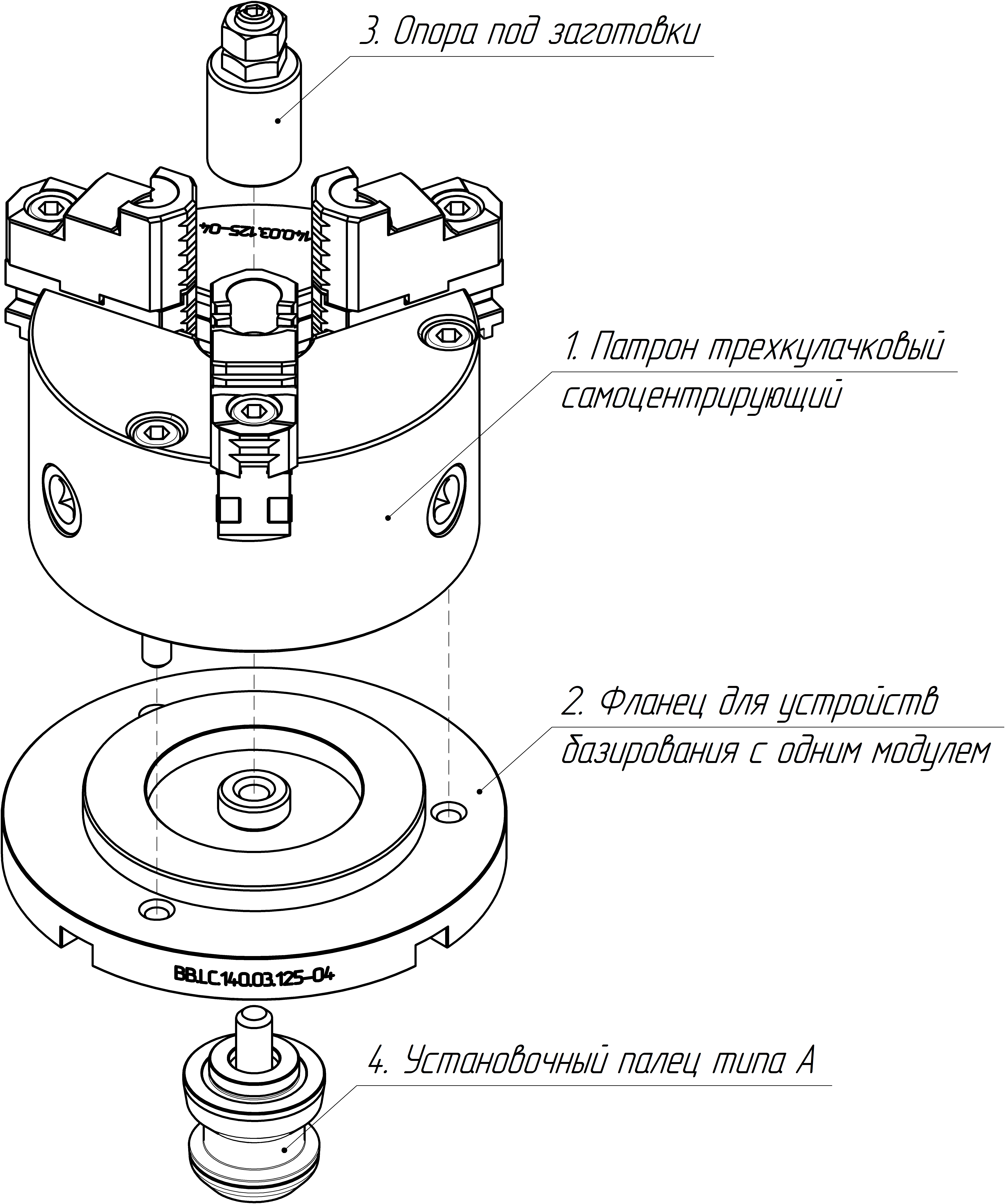

- Патрон;
- Комплект сборных закаленных кулачков;
- Опора для заготовок;
- Фланец;
- Установочный палец типа А.
- Патрон в сборе - 1 шт;
- Ключ - 1 шт;
- Техническая документация.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию патронов LC
Детализация
Для удобства переверните телефон

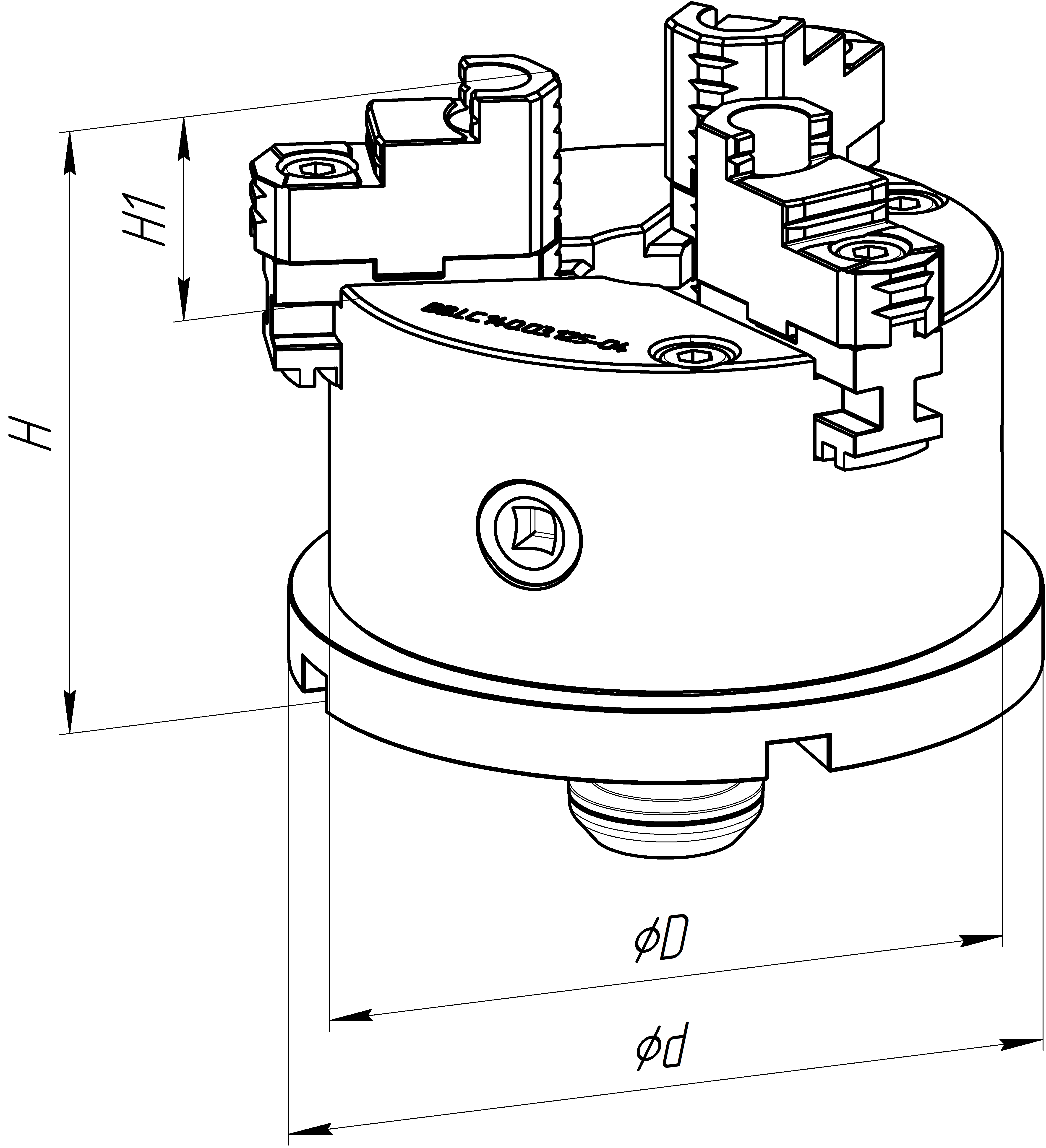

| Обозначение | Наименование | D, мм | H, мм | H1, мм | d, мм | Диаметр отверстия патрона, мм | Диапазон диаметров заготовки, мм | h, мм | Масса, кг | 3D-модель |
|---|---|---|---|---|---|---|---|---|---|---|
| BB.LC.140.03.125 | Патрон 125 для устройств базирования | 125 | 115.5 | 36 | 140 | 32 | 3-121 | 33,5…54,5 | 8.2 | Скачать |
| BB.LC.140.03.125-04 | Патрон 125 для устройств базирования (4 паза) | 125 | 115.5 | 36 | 140 | 32 | 3-121 | 33,5…54,5 | 8.2 | Скачать |
| BB.LC.140.03.160 | Патрон 160 для устройств базирования | 160 | 123.5 | 38.5 | 160 | 42 | 8-169 | 31,5…52,5 | 13.4 | Скачать |
| BB.LC.140.03.200 | Патрон 200 для устройств базирования | 200 | 145.5 | 43 | 195 | 55 | 8-206 | 43,5…65,5 | 24.4 | Скачать |
| BB.LC.140.03.250 | Патрон 250 для устройств базирования | 250 | 165.5 | 54.5 | 245 | 76 | 12-266 | 27,5…49,5 | 41 | Скачать |
