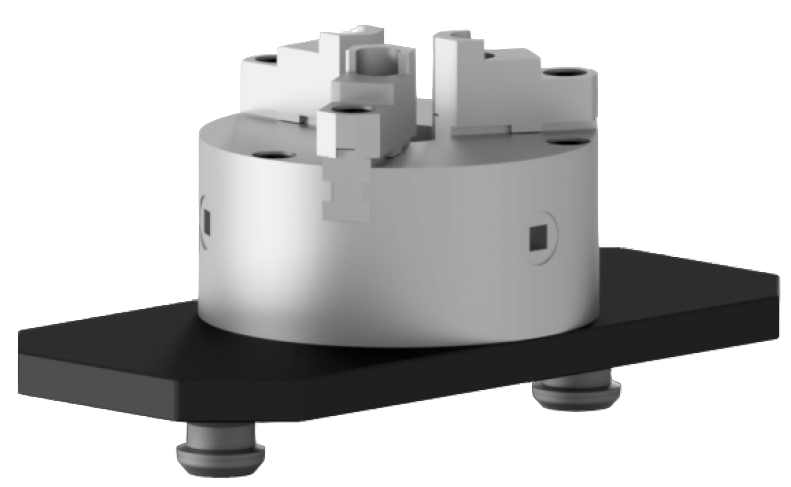

Патроны для устройств базирования с двумя модулями
Схема
Описание
Материал:
Патрон в сборе - 1 шт;
Ключ - 1 шт;
Техническая документация.
- Патроны для устройств базирования выполнены из закаленной стали.

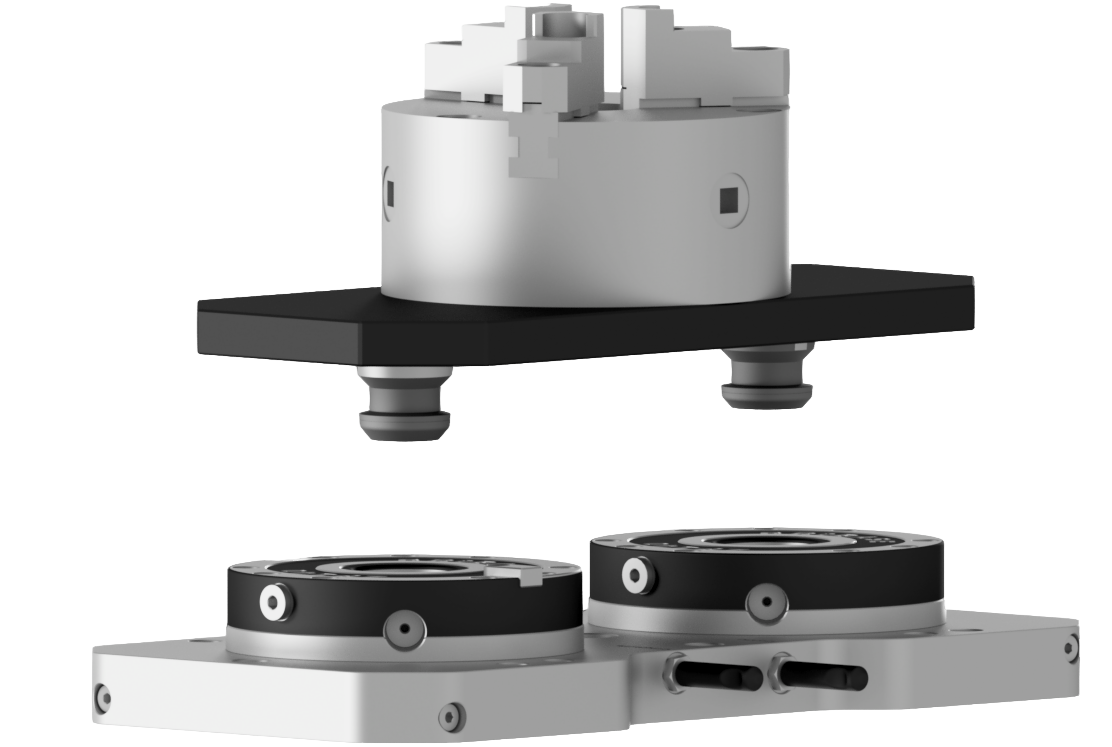

- Патроны для устройств базирования предназначены для установки в устройства базирования с двумя модулями.
- Патроны LC устанавливаются в устройства базирования ZP и представляют собой технологическую оснастку самоцентрирующего типа для закрепления заготовок на металлообрабатывающем оборудовании.
- Фиксация заготовки происходит посредством сжатия кулачков, которые приводятся в действие вращением ключа.
- Регулировка вылета заготовки происходит посредством перемещения опоры.
- Регулировка вылета возможна только для цельных заготовок, наружный диаметр которых меньше диаметра отверстия в патроне.
- Повторяемость установки приспособления в одно и то же устройство базирования – 5 мкм.
- Высота опоры под заготовки зависит только от диаметра патрона, независимо от типа присоединения к устройству базирования
- Патрон;
- Комплект сборных закаленных кулачков;
- Опора для заготовок;
- Фланец;
- Установочный палец типа А;
- Установочный палец типа B.
Патрон в сборе - 1 шт;
Ключ - 1 шт;
Техническая документация.
Скачать спецификацию по изделию
BRIBASE Руководство по эксплуатации и обслуживанию патронов LC
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Диаметр патрона, мм | A, мм | B, мм | H, мм | H1, мм | Диаметр отверстия патрона, мм | Диапазон диаметров заготовки, мм | h, мм | Масса, кг | 3D-модель |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BB.LC.140.03.160-02 | Патрон 160 с переходной плитой для устройств базирования | 160 | 399 | 199 | 132 | 38.5 | 42 | 8…169 | 31,5…52,5 | 23 | Скачать |
| BB.LC.140.03.200-02 | Патрон 200 с переходной плитой для устройств базирования | 250 | 399 | 199 | 146.5 | 43 | 55 | 8…206 | 43,5…65,5 | 33 | Скачать |
