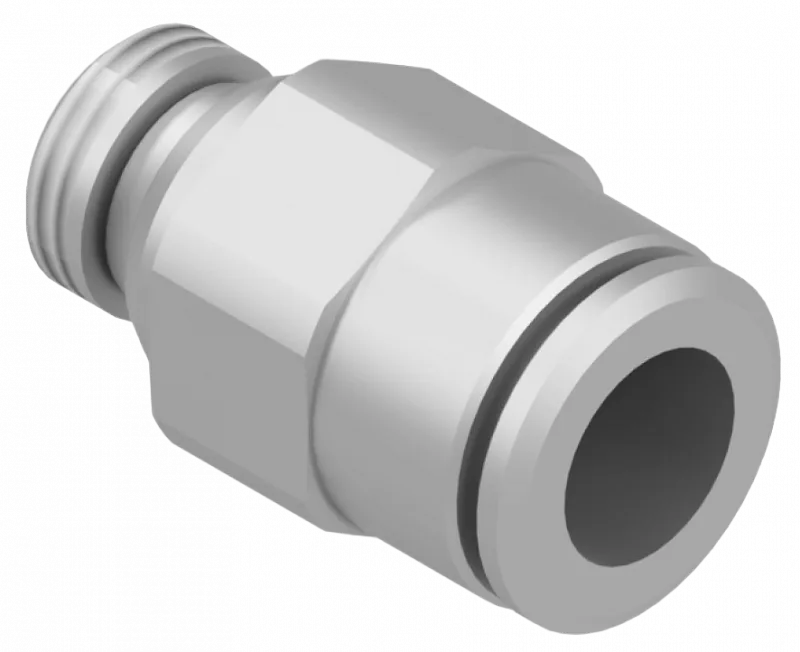

Пневматические фитинги для устройств базирования с одним модулем ZP140
Схема
Описание
Материал:
- Фитинги выполнены из латуни.
- Фитинги применяются для соединения пневматических шлангов без утечки сжатого воздуха.
Детализация
Для удобства переверните телефон
| Обозначение | Наименование | Присоединительная резьба | Диаметр шланга, мм |
|---|---|---|---|

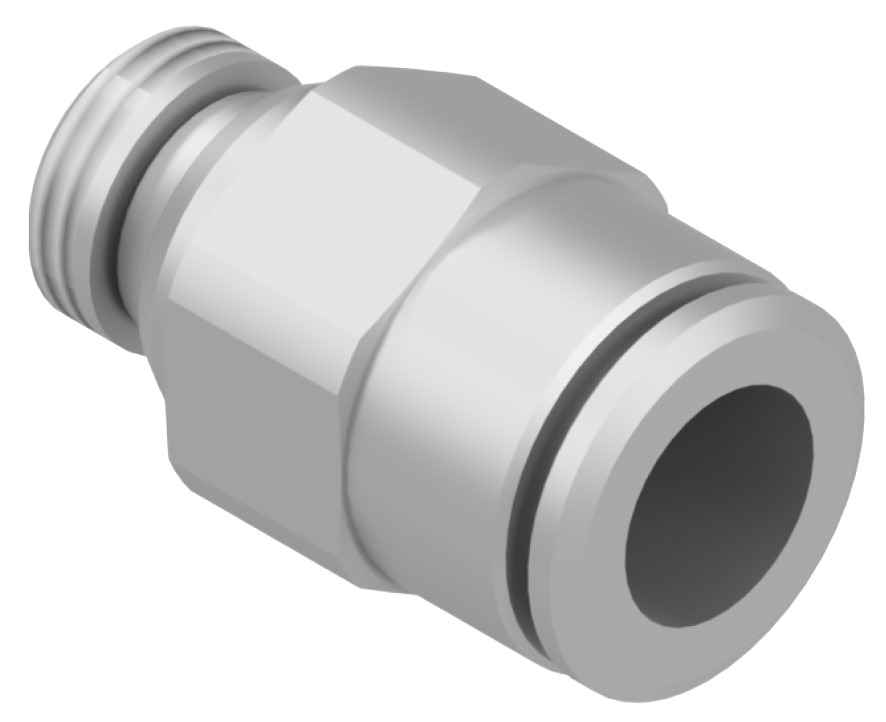

| BB.ZP.140.20.001 | Фитинг с наружной резьбой и креплением под шланг | G1/8 | 8 |
| BB.ZP.140.20.002 | Фитинг с наружной резьбой и креплением под шланг | G1/4 | 8 |
| BB.ZP.140.20.003 | Фитинг с наружной резьбой и креплением под шланг | G3/8 | 8 |
| BB.ZP.140.20.004 | Фитинг с наружной резьбой и креплением под шланг | G1/2 | 8 |
| Обозначение | Наименование | Диаметр отверстия шланга, мм | Размер БРС |

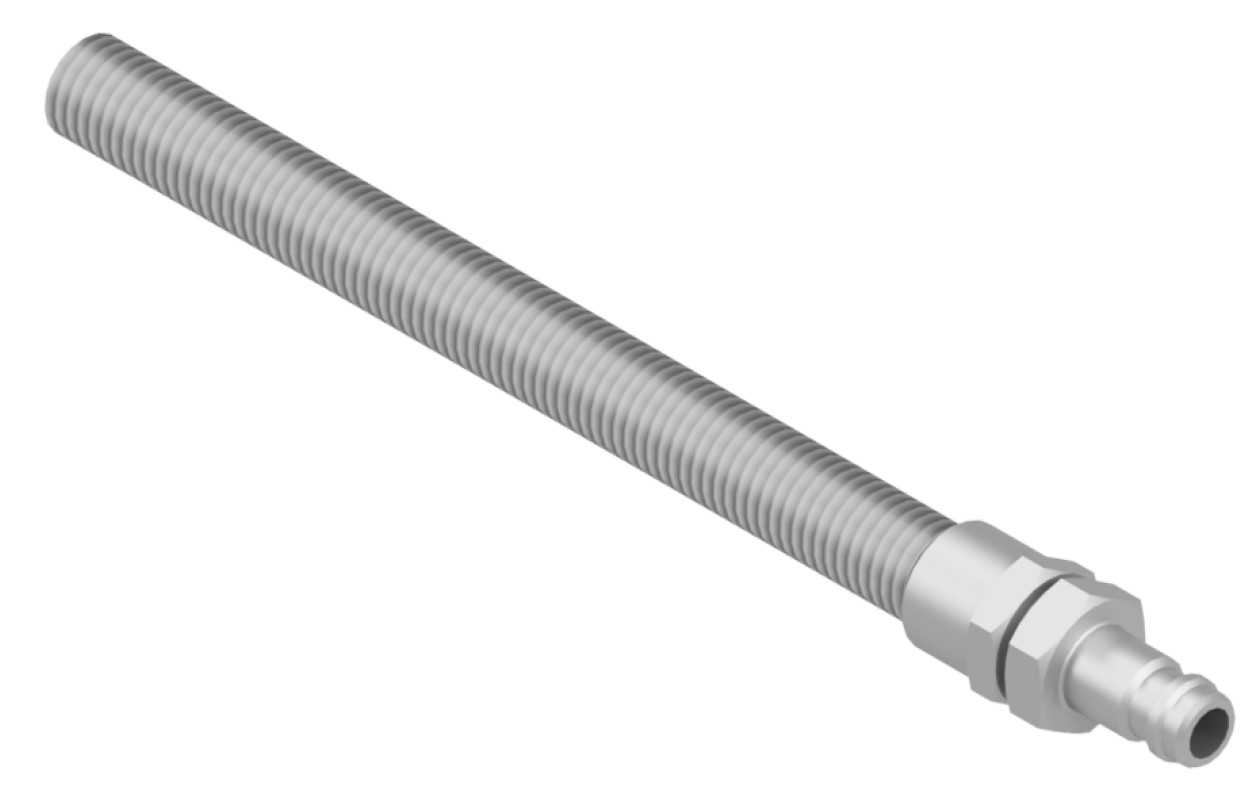

| BB.ZP.140.20.011 | Фитинг под БРС с наконечником под шланг | 6 | S |
| BB.ZP.140.20.012 | Фитинг под БРС с наконечником под шланг | 9 | S |
| BB.ZP.140.20.013 | Фитинг под БРС с наконечником под шланг | 9 | M |
| BB.ZP.140.20.014 | Фитинг под БРС с наконечником под шланг | 12 | M |
| Обозначение | Наименование | Диаметр шланга, мм | Размер БРС |

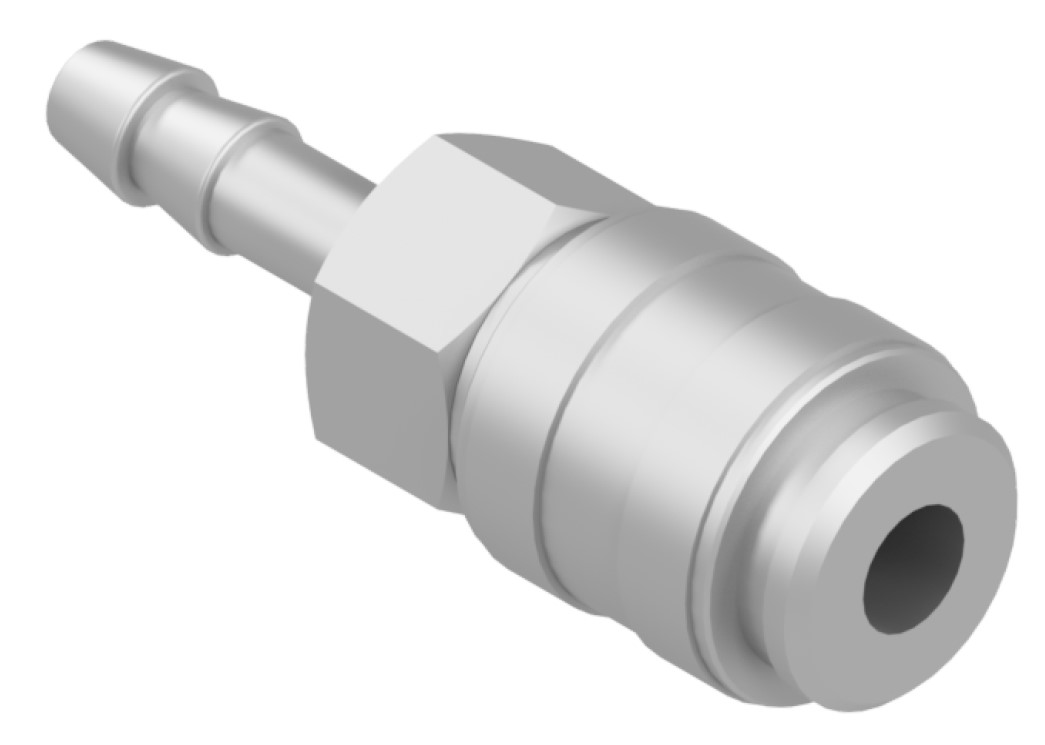

| BB.ZP.140.20.015 | Фитинг под БРС с креплением под шланг | 8 | S |
| BB.ZP.140.20.016 | Фитинг под БРС с креплением под шланг | 8 | M |
| Обозначение | Наименование | Диаметр шланга входной, мм | Диаметр шланга выходной, мм |

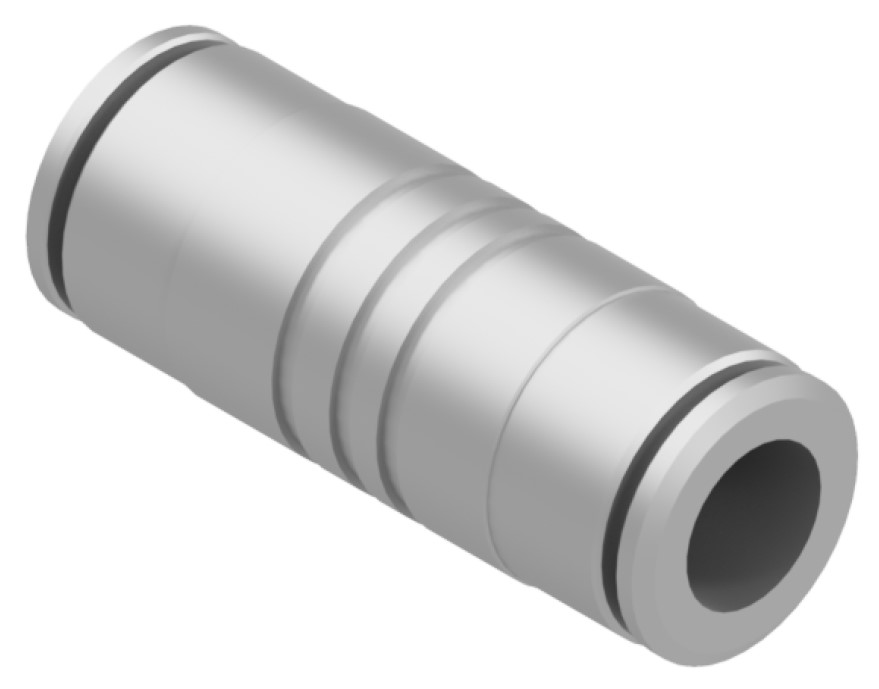

| BB.ZP.140.20.017 | Фитинг соединительный | 8 | 6 |
| BB.ZP.140.20.018 | Фитинг соединительный | 8 | 8 |
| BB.ZP.140.20.019 | Фитинг соединительный | 8 | 10 |
