Переходные плиты для тисков PC\PQ\PD в устройства базирования
Схема
Описание
Материал:
Переходные плиты выполняются в двух вариациях:

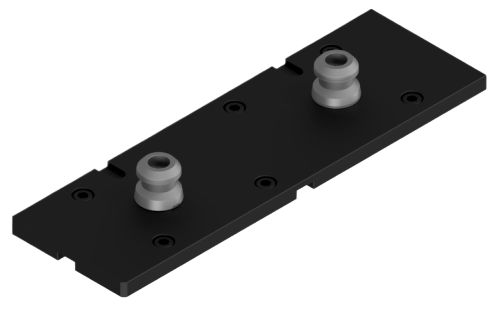

Переходная плита для тисков PC\PQ\PD с установочными пальцами:

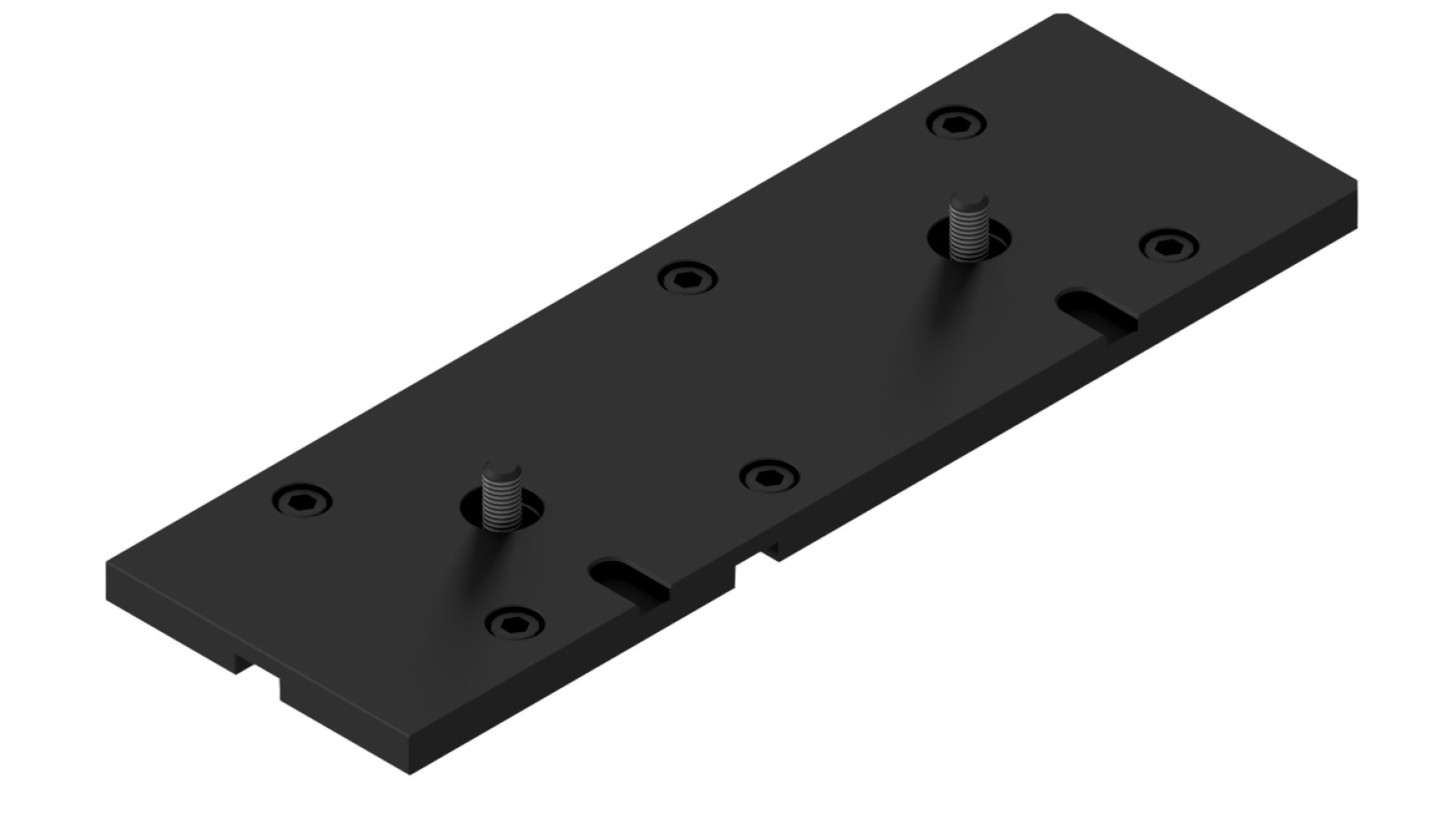

Переходная плита для тисков PC\PQ\PD без установочных пальцев:
- Переходные плиты выполнены из легированной стали твердостью в диапазоне от 32 до 36,5 HRC.
- Переходные плиты предназначены для закрепления на основании тисков соответствующего типоразмера серий PC\PQ\PD для возможности установки тисков в устройства базирования.
Переходные плиты выполняются в двух вариациях:
- В сборе с установочными пальцами.
Применяется в случае, если на предприятии нет установочных пальцев типа А или типа В.
- Без установочных пальцев.
Применяются в случае, если на предприятии имеются установочные пальцы: тип А - 1 шт. и тип В - 1 шт. Установка пальцев в плиту осуществляется самостоятельно.
Переходная плита для тисков PC\PQ\PD с установочными пальцами:
- Плита в сборе с установочными пальцами типа А и типа В - 1 шт.;
- Набор винтов для крепления плиты к тискам.
Переходная плита для тисков PC\PQ\PD без установочных пальцев:
- Плита в сборе с установочными пальцами типа А и типа В - 1 шт.;
- Набор винтов для крепления установочных пальцев типа А и типа В к плите;
- Набор винтов для крепления плиты к тискам.
Детализация
Для удобства переверните телефон
| Для тисков | Обозначение | Наименование | Высота плиты, мм | Установочные пальцы в сборе | Масса, кг | 3D-модель |
|---|---|---|---|---|---|---|
| PC\PQ\PD 100 | BB.VS.100.02.200-01 | Переходная плита для тисков PC\PQ\PD100, с установочными пальцами | 15 | да | 3.9 | Скачать |
| PC\PQ\PD 130 | BB.VS.130.02.200-01 | Переходная плита для тисков PC\PQ\PD130, с установочными пальцами | 15 | да | 6.6 | Скачать |
| PC\PQ\PD 160 | BB.VS.160.02.200-01 | Переходная плита для тисков PC\PQ\PD160, с установочными пальцами | 15 | да | 9.4 | Скачать |
| PC\PQ\PD 100 | BB.VS.100.02.200 | Переходная плита для тисков PC\PQ\PD100 | 15 | нет | 3.5 | 3D-модель приспособления предоставляется по запросу |
| PC\PQ\PD 130 | BB.VS.130.02.200 | Переходная плита для тисков PC\PQ\PD130 | 15 | нет | 6.2 | 3D-модель приспособления предоставляется по запросу |
| PC\PQ\PD 160 | BB.VS.160.02.200 | Переходная плита для тисков PC\PQ\PD160 | 15 | нет | 9 | 3D-модель приспособления предоставляется по запросу |
