Резцы PCLN

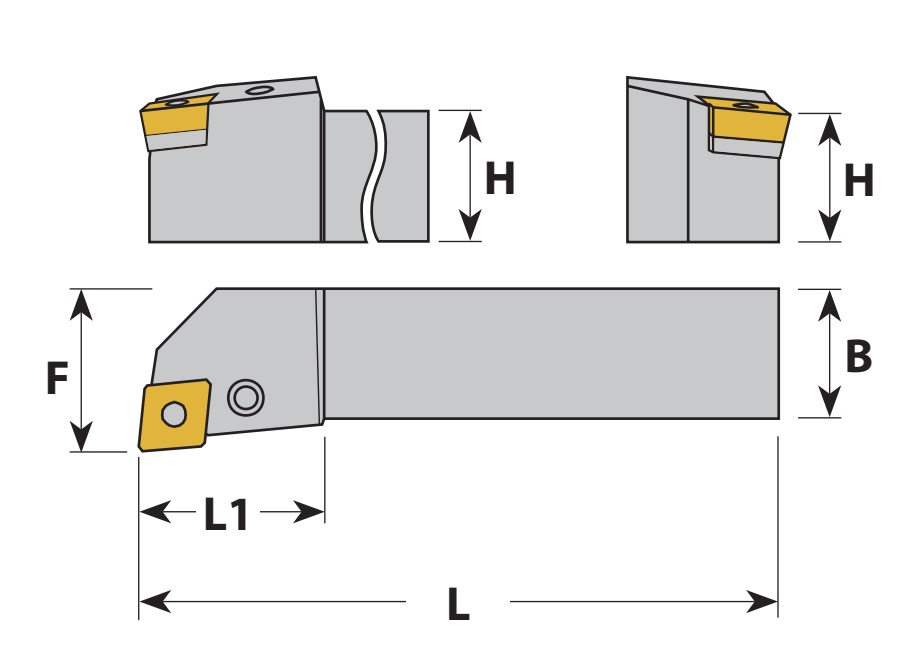

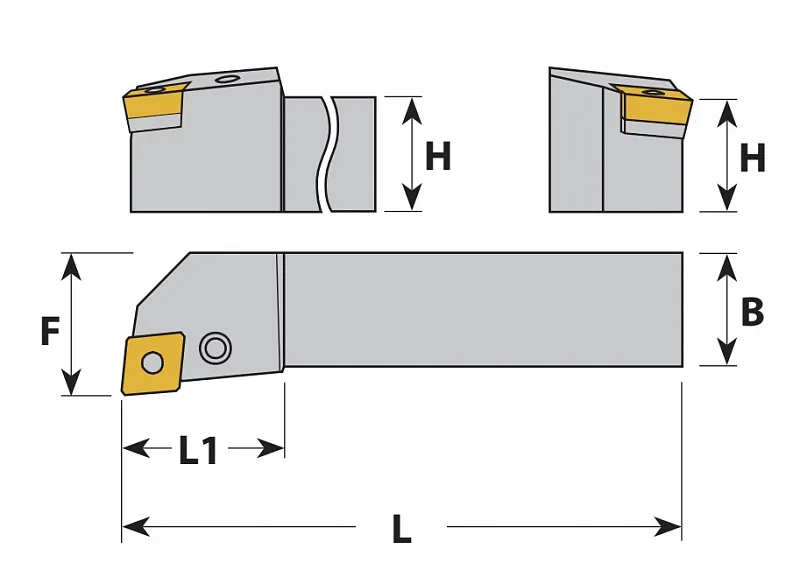

Схема
Описание

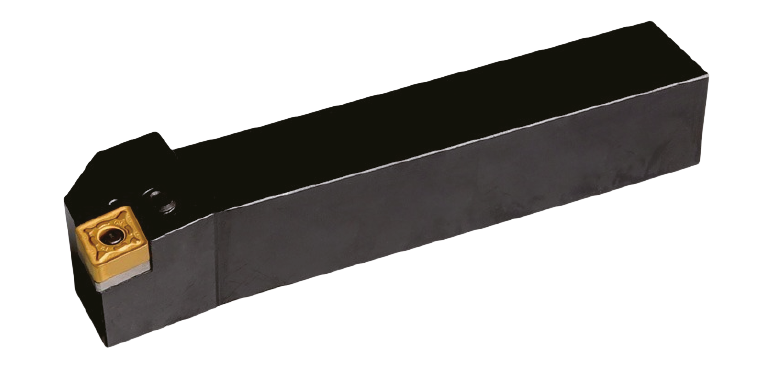

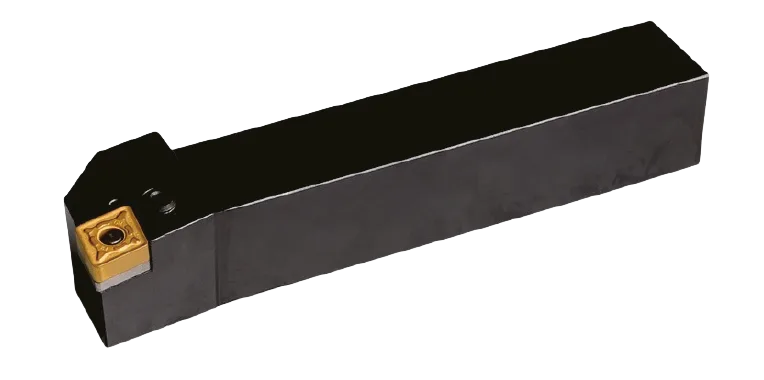

Резцы для наружного точения с креплением пластины рычагом
*Комплектующие к резцам поставляются по запросу
*Комплектующие к резцам поставляются по запросу
Детализация
Для удобства переверните телефон
| Обозначение | Размеры, мм | Комплектующие* | ||||||||||
| H | B | L | L1 | F |
Режущая пластина |
Опорная пластина |
Штифт опорной пластины |
Сердечник штифта опорной пластины |
Рычаг |
Винт рычага |
Ключ | |
| PCLNR 2020K12 | 20 | 20 | 125 | 28 | 25 | CN.. 1204.. | CC120301 | BE05500 | BF47509 | AC13200 | PA0802100 | SS30 |
| PCLNR/L 2525M12 | 25 | 25 | 150 | 28 | 32 | CN.. 1204.. | CC120301 | BE05500 | BF47509 | AC13200 | PA0802100 | SS30 |
| PCLNL 3232P19 | 32 | 32 | 170 | 42 | 40 | CN.. 1906.. | CC190500 | BE08500 | BF80012 | AN20800 | PA1002700 | SS40 |
