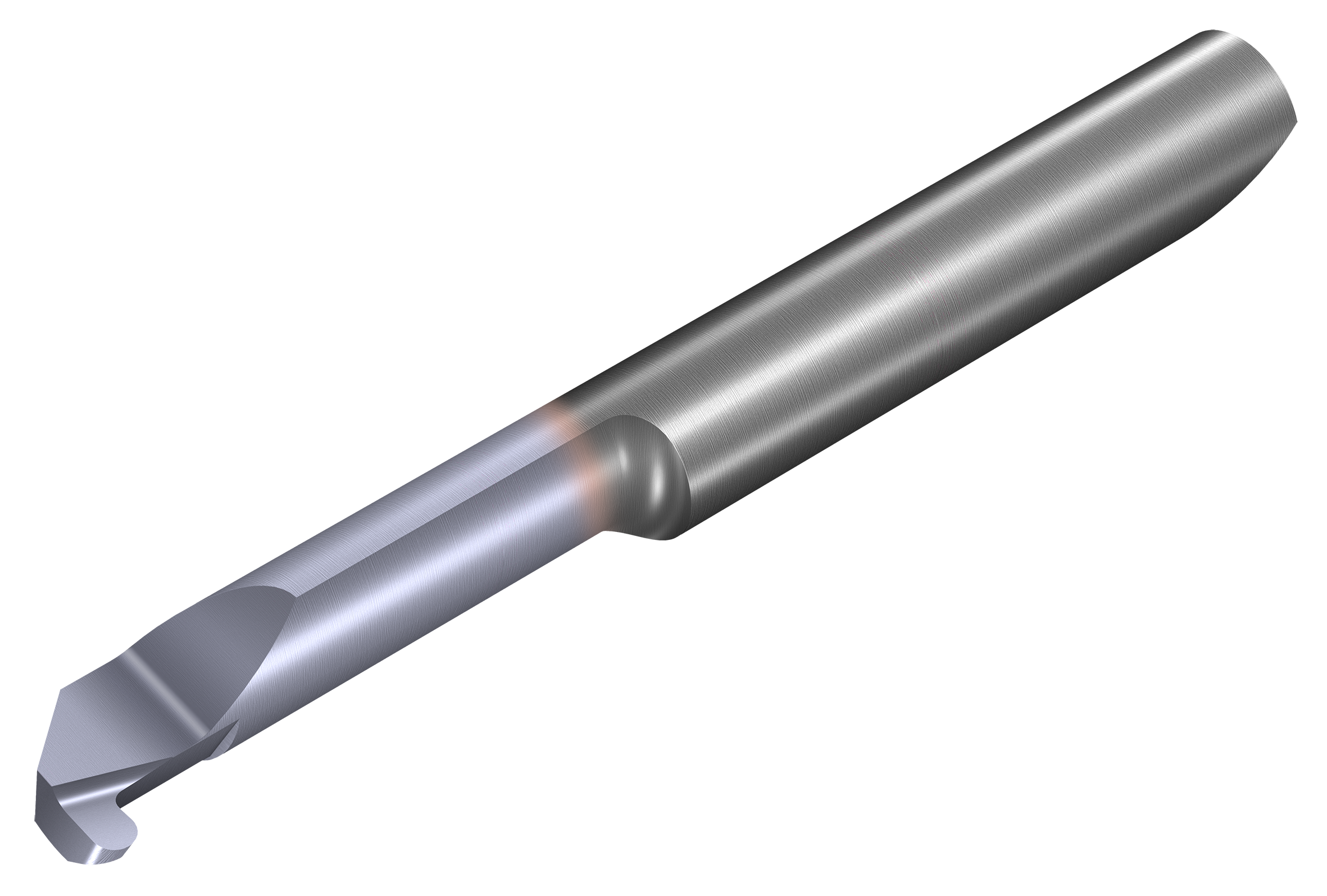

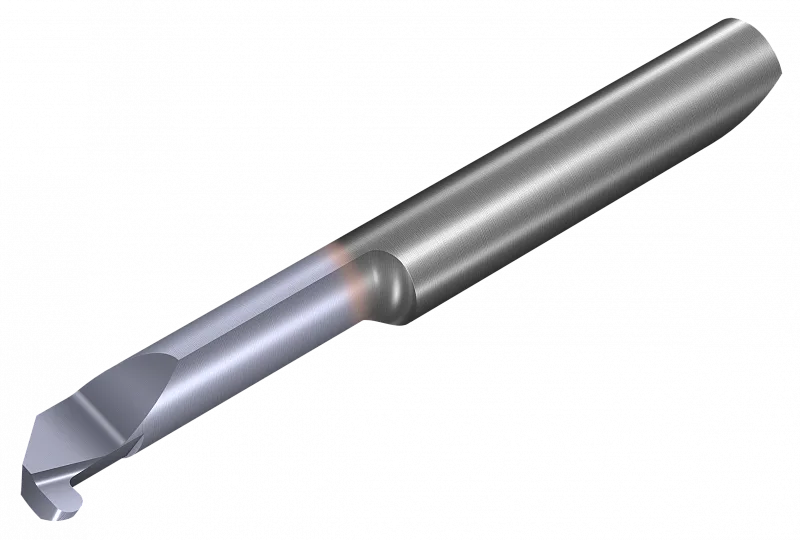

Режущие вставки серии BTR

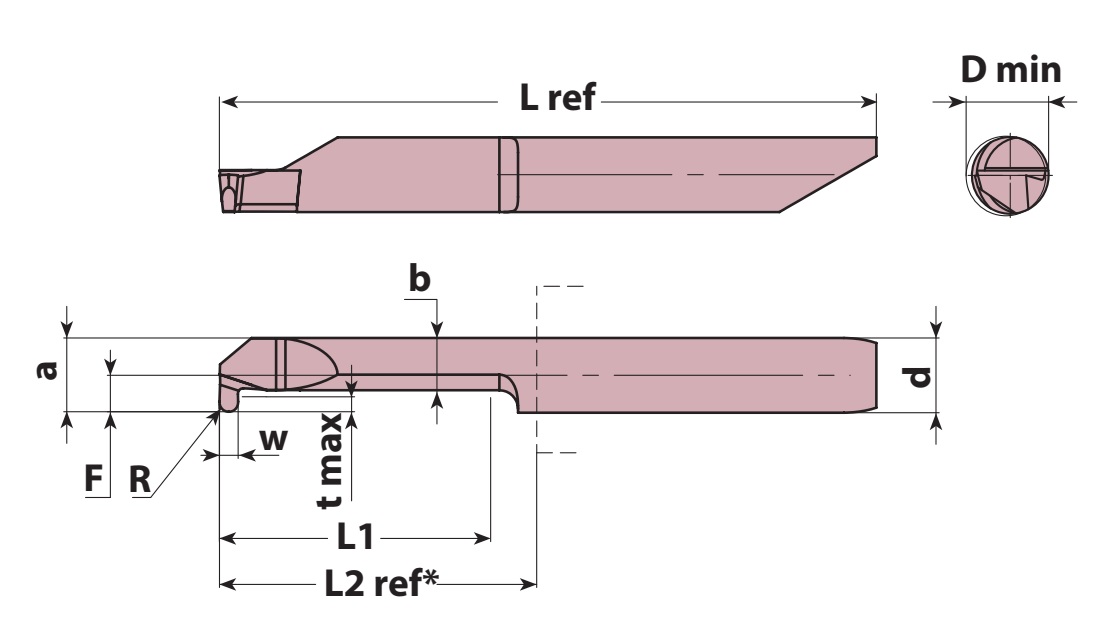

Схема
Описание

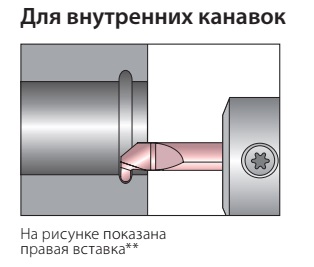

Режущие вставки для радиусных канавок
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (правая/левая) |
d | D min | W±0,025 | t max | L1 | F | R | a | b | L2 ref | L ref |
| BTRR050.044215.R/L | 4,0 | 4,2 | 1,0 | 0,8 | 15 | 1,95 | 0,50 | 3,95 | 2,80 | 18,20 | 35,2 |
| BTRR050.055220.R | 5,0 | 5,2 | 1,0 | 1,0 | 20 | 2,45 | 0,50 | 4,95 | 3,70 | 23,15 | 46,0 |
| BTRR050.055220.L | 5,0 | 5,2 | 1,0 | 1,0 | 20 | 2,45 | 0,50 | 4,95 | 3,70 | 23,15 | 46,0 |
| BTRR075.055220.R/L | 5,0 | 5,2 | 1,5 | 1,0 | 20 | 2,45 | 0,75 | 4,95 | 3,70 | 23,15 | 46,0 |
| BTRR100.055220.R/L | 5,0 | 5,2 | 2,0 | 1,0 | 20 | 2,45 | 1,00 | 4,95 | 3,70 | 23,15 | 46,0 |
| BTRR100.066205.R | 6,0 | 6,2 | 2,0 | 1,6 | 5 | 2,95 | 1,00 | 5,95 | 4,00 | 18,30 | 42,0 |
| BTRR050.066215.R | 6,0 | 6,2 | 1,0 | 1,6 | 15 | 2,95 | 1,00 | 5,95 | 4,00 | 18,30 | 42,0 |
| BTRR050.066225.R/L | 6,0 | 6,2 | 1,0 | 1,8 | 25 | 2,95 | 0,50 | 5,95 | 4,00 | 28,30 | 52,0 |
| BTRR075.066225.R/L | 6,0 | 6,2 | 1,5 | 1,8 | 25 | 2,95 | 0,75 | 5,95 | 4,00 | 28,30 | 52,0 |
| BTRR100.066225.R/L | 6,0 | 6,2 | 2,0 | 1,8 | 25 | 2,95 | 1,00 | 5,95 | 4,00 | 28,30 | 52,0 |
| BTRR050.077230.R | 7,0 | 7,2 | 1,0 | 2,5 | 30 | 3,45 | 0,50 | 6,95 | 4,15 | 26,40 | 51,0 |
| BTRR100.077230.R* | 7,0 | 7,2 | 2,0 | 2,5 | 30 | 3,45 | 1,00 | 6,95 | 4,10 | 36,40 | 61,0 |
