Режущие вставки серии BTH(NPT)

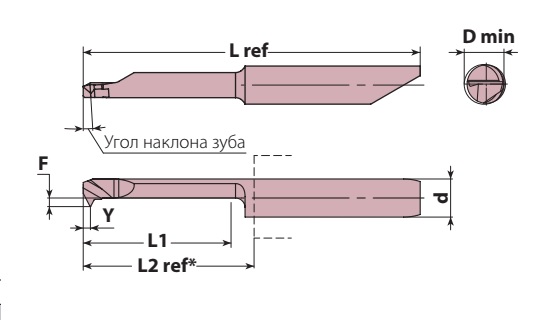

Схема
Описание

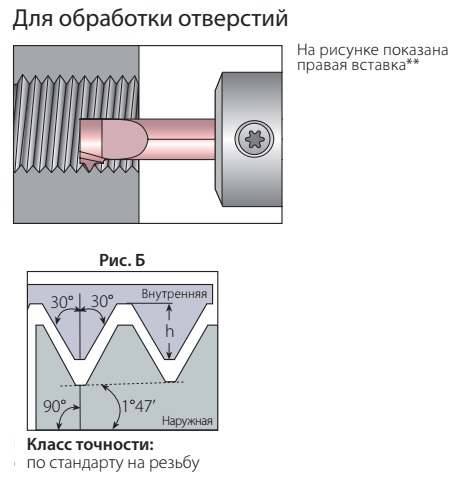

Вставки для трапецеидальной резьбы Tr по ГОСТ 24737–1981, ГОСТ 9484–1981, ГОСТ 24739–1981, ГОСТ 9562–1981, ГОСТ 24738–1981, DIN 103–1÷8–1972÷1977 (рис. В)
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (правая/левая) |
Резьба | d | D min | Шаг, мм | Угол наклона зуба, град. | L1 | F | Y | h (min) | L2 ref | L ref |
| BTH1.5TR.066220.R | TR8–TR10×1,5 | 6,0 | 6,2 | 1,5 | 3,3 | 20,3 | 2,95 | 1,1 | 0,90 | 23,0 | 46,7 |
| BTH2.0TR.066220.R | TR9–TR12×2,0 | 6,0 | 6,2 | 2,0 | 4 | 20,3 | 2,95 | 1,3 | 1,25 | 23,0 | 46,7 |
| BTH2.0TR.077220.R | TR10–TR14×2,0 | 7,0 | 7,2 | 2,0 | 3,4 | 20,3 | 3,45 | 1,3 | 1,25 | 23,0 | 46,7 |
| BTH3.0TR.077220.R | TR11–TR16×3,0 | 7,0 | 7,2 | 3,0 | 4,75 | 20,3 | 3,45 | 1,5 | 1,75 | 23,0 | 46,7 |
