Схема

Описание

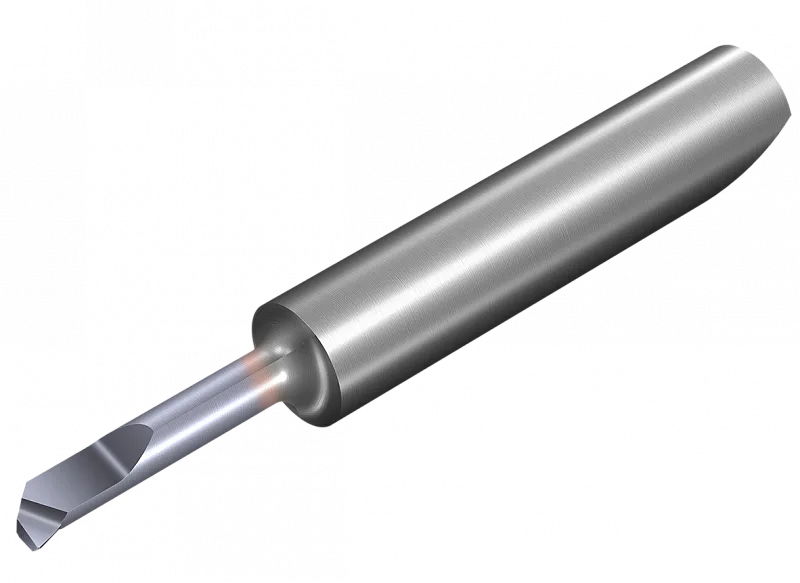

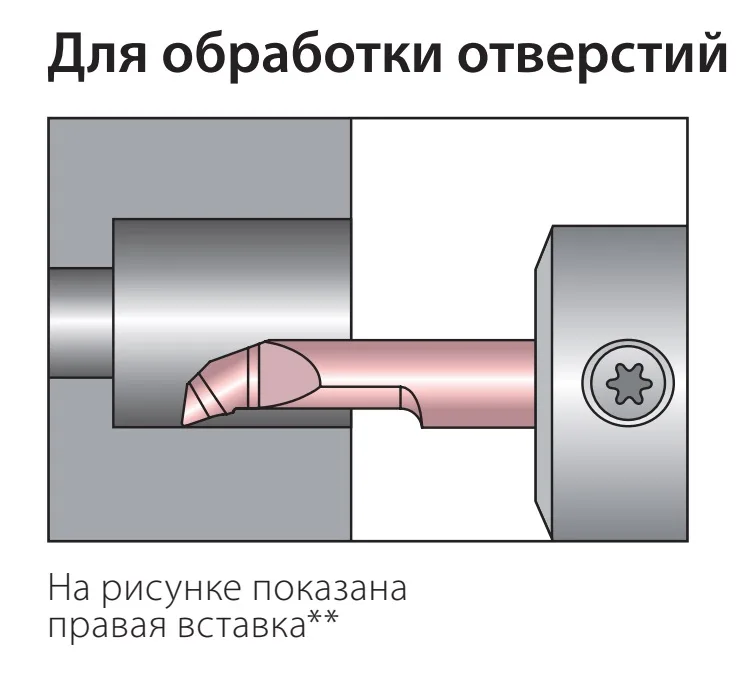

Режущие вставки для растачивания отверстий

*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN

Детализация

Для удобства переверните телефон

Обозначение (правая/левая)	d	D min	L1	R	F	S max	a	b	α°	β°	L2 ref	L ref
BTCR05.041004.R	4,0	1,0	4,0	0,05	0,48	0,10	0,96	0,71	16,4	8	8,8	25,75
BTCR05.041004.L	4,0	1,0	4,0	0,05	0,48	0,10	0,96	0,71	16,4	8	8,8	25,75
BTCR10.041004.R/L	4,0	1,0	4,0	0,10	0,48	0,10	0,96	0,71	17,0	8	8,8	25,75
BTCR05.041006.R	4,0	1,0	6,0	0,05	0,48	0,15	0,96	0,71	16,4	8	8,8	25,75
BTCR05.041006.L	4,0	1,0	6,0	0,05	0,48	0,15	0,96	0,71	16,4	8	8,8	25,75
BTCR10.041006.R/L	4,0	1,0	6,0	0,10	0,48	0,15	0,96	0,81	17,0	8	8,8	25,75
BTCR05.041504.R	4,0	1,5	4,0	0,05	0,74	0,15	1,39	1,15	16,0	8	11,5	28,50
BTCR10.041509.R	4,0	1,5	9,0	0,10	0,74	0,15	1,45	1,22	16,0	8	11,5	28,50
BTCR10.041509.L	4,0	1,5	9,0	0,10	0,74	0,15	1,45	1,22	16,0	8	11,5	28,50
BTCR05.041706.R/L	4,0	1,7	6,0	0,05	0,62	0,20	1,43	1,02	16,0	8	11,5	28,50
BTCR10.041706.R/L	4,0	1,7	6,0	0,10	0,77	0,20	1,58	1,18	16,0	8	11,5	28,50
BTCR05.041709.R/L	4,0	1,7	9,0	0,05	0,62	0,20	1,43	1,04	16,0	8	11,5	28,50
BTCR10.041709.R/L	4,0	1,7	9,0	0,10	0,89	0,20	1,70	1,30	16,0	8	11,5	28,50
BTCR05.041906.R*	4,0	1,9	6,0	0,05	0,72	0,20	1,62	1,20	16,0	8	11,5	28,50
BTCR05.0419L9.R/L	4,0	1,9	9,0	0,05	0,72	0,20	1,62	1,20	16,0	8	11,5	28,50
BTCR05.042206.R/L	4,0	2,2	6,0	0,05	0,88	0,20	1,88	1,55	17,7	8	11,5	28,50
BTCR10.042206.R/L	4,0	2,2	6,0	0,10	0,93	0,20	1,93	1,55	17,7	8	11,5	28,50
BTCR05.042209.R/L	4,0	2,2	9,0	0,05	0,88	0,20	1,88	1,55	17,7	8	11,5	28,50
BTCR10.042209.R/L	4,0	2,2	9,0	0,10	1,04	0,20	2,06	1,76	17,7	8	11,5	28,50
BTCR10.042214.R/L	4,0	2,2	14,0	0,10	1,04	0,20	2,04	1,76	17,7	8	18,2	35,20
BTER10.042214.R*	4,0	2,2	14,0	0,10	1,04	0,20	2,04	1,76	17,7	8	18,2	35,20
BTCR05.042710.R/L	4,0	2,7	10,0	0,05	1,22	0,20	2,47	2,06	17,5	8	11,5	28,50
BTCR15.042710.R/L	4,0	2,7	10,0	0,15	1,31	0,20	2,53	2,06	17,5	8	11,5	28,50
BTCR15.042715.R/L	4,0	2,7	15,0	0,15	1,23	0,20	2,48	2,06	17,5	8	18,2	35,20
BTER15.042715.R*	4,0	2,7	15,0	0,15	1,23	0,20	2,48	2,06	17,5	8	18,2	35,20
BTCR05.042716.R/L	4,0	2,7	16,0	0,05	1,22	0,20	2,47	2,06	17,5	8	18,2	35,20
BTER05.042716.R*	4,0	2,7	16,0	0,05	1,22	0,20	2,47	2,06	17,5	8	18,2	35,20
BTCR05.043010.R*	4,0	3,0	10,0	0,05	1,33	0,20	2,70	2,25	17,5	8	11,5	28,70
BTCR05.043016.R/L	4,0	3,0	16,0	0,05	1,33	0,20	2,70	2,25	17,5	8	18,2	35,20
BTCR15.043020.R/L	4,0	3,0	20,0	0,15	1,36	0,20	2,70	2,36	17,5	8	22,8	39,80
BTCR15.043020.RK*	4,0	3,0	20,0	0,15	1,36	0,20	2,70	2,36	17,5	8	22,8	39,80
BTCR05.043026R/L	4,0	3,0	26,0	0,05	1,33	0,20	2,70	2,25	17,5	8	28,7	45,70
BTCR05.043210.R/L	4,0	3,2	10,0	0,05	1,43	0,20	2,90	2,45	17,5	8	11,5	28,50
BTCR15.043210.R/L	4,0	3,2	10,0	0,15	1,44	0,20	2,90	2,50	17,5	8	11,5	28,50
BTCR15.043210.RK*	4,0	3,2	10,0	0,15	1,44	0,20	2,90	2,50	17,5	8	11,5	28,50
BTCR05.043216.R/L	4,0	3,2	16,0	0,05	1,43	0,20	2,90	2,45	17,5	8	18,2	35,20
BTER05.043216.R*	4,0	3,2	16,0	0,05	1,43	0,20	2,90	2,45	17,5	8	18,2	35,20
BTCR15.043216.R/L	4,0	3,2	16,0	0,15	1,44	0,20	2,87	2,50	17,5	8	18,2	35,20
BTCR05.043710.R*	4,0	3,7	10,0	0,05	1,78	0,20	3,48	3,05	17,5	8	11,5	28,5
BTCR15.043710.R/L	4,0	3,7	10,0	0,15	1,74	0,20	3,44	3,05	17,5	8	11,5	28,5
BTCR15.043715.R	4,0	3,7	15,0	0,15	1,74	0,20	3,44	3,05	17,5	8	18,2	35,2
BTCR15.043715.L	4,0	3,7	15,0	0,15	1,74	0,20	3,44	3,05	17,5	8	18,2	35,2
BTER15.043715.R*	4,0	3,7	15,0	0,15	1,74	0,20	3,44	3,05	17,5	8	18,2	35,2
BTCR15.043720.R	4,0	3,7	20,0	0,15	1,74	0,20	3,44	3,05	17,5	8	22,8	39,8
BTCR15.043720.L	4,0	3,7	20,0	0,15	1,74	0,20	3,44	3,05	17,5	8	22,8	39,8
BTER15.043720.R*	4,0	3,7	20,0	0,15	1,74	0,20	3,44	3,05	17,5	8	22,8	39,8
BTCR05.043726.R*	4,0	3,7	26,0	0,05	1,78	0,20	3,48	3,05	17,5	8	28,7	45,7
BTCR20.044010.RK	4,0	4,0	10,0	0,20	1,90	0,25	3,74	3,35	17,5	8	11,5	28,5
BTCR03.044210.R*	4,0	4,2	10,0	0,03	1,98	0,3	3,98	3,13	19,0	8	11,5	28,5
BTCR05.044210.R*	4,0	4,2	10,0	0,05	1,95	0,3	3,95	3,45	21,0	8	11,5	28,5
BTCR15.044210.R	4,0	4,2	10,0	0,15	1,93	0,3	3,93	3,13	19,0	8	11,5	28,5
BTCR15.044210.L	4,0	4,2	10,0	0,15	1,93	0,3	3,93	3,13	19,0	8	11,5	28,5
BTCR15.044210.RK*	4,0	4,2	10,0	0,15	1,93	0,3	3,93	3,13	19,0	8	11,5	28,5
BTCR20.044210.RK*	4,0	4,2	10,0	0,20	1,98	0,3	3,98	3,13	19,0	8	11,5	28,5
BTCR05.044216.R/L	4,0	4,2	16,0	0,05	1,95	0,3	3,95	3,45	21,0	8	18,2	35,2
BTER05.044216.R*	4,0	4,2	16,0	0,05	1,95	0,3	3,95	3,45	21,0	8	18,2	35,2
BTCR03.044215.R*	4,0	4,2	15,0	0,03	1,98	0,3	3,98	3,13	19,0	8	18,2	35,2
BTCR15.044216.R	4,0	4,2	16,0	0,15	1,93	0,3	3,93	3,13	19,0	8	18,2	35,2
BTCR15.044216.L	4,0	4,2	16,0	0,15	1,93	0,3	3,93	3,13	19,0	8	18,2	35,2
BTER15.044216.R*	4,0	4,2	16,0	0,15	1,93	0,3	3,93	3,13	19,0	8	18,2	35,2
BTCR05.044221.R	4,0	4,2	21,0	0,05	1,95	0,3	3,95	3,45	21,0	8	22,8	39,8
BTCR05.044221.L	4,0	4,2	21,0	0,05	1,95	0,3	3,95	3,45	21,0	8	22,8	39,8
BTER05.044221.R*	4,0	4,2	21,0	0,05	1,95	0,3	3,95	3,45	21,0	8	22,8	39,8
BTCR15.044221.R	4,0	4,2	21,0	0,15	1,93	0,3	3,93	3,13	19,0	8	22,8	39,8
BTCR15.044221.L	4,0	4,2	21,0	0,15	1,93	0,3	3,93	3,13	19,0	8	22,8	39,8
BTER15.044221.R*	4,0	4,2	21,0	0,15	1,98	0,3	3,98	3,13	19,0	8	24,7	41,7
BTCR15.044221.RK*	4,0	4,2	21,0	0,15	1,93	0,3	3,93	3,13	19,0	8	22,8	39,8
BTCR03.044225.R*	4,0	4,2	25,0	0,03	1,98	0,3	3,98	3,13	19,0	8	28,7	45,7
BTCR05.044226.R/L	4,0	4,2	26,0	0,05	1,95	0,3	3,95	3,45	21,0	8	28,7	45,7
BTCR15.044226.R/L	4,0	4,2	26,0	0,15	1,93	0,3	3,93	3,13	19,0	8	28,7	45,7
BTCR05.044230.R*	4,0	4,2	30,0	0,05	1,95	0,3	3,95	3,45	21,0	8	33,7	50,7
BTCR05.055210.R*	5,0	5,2	10,0	0,05	2,43	0,5	4,93	4,24	19	8	12,15	35,0
BTCR20.055210.RK*	5,0	5,2	10,0	0,20	2,44	0,5	4,94	4,04	21	8	12,15	35,0
BTCR20.055210.R/L	5,0	5,2	10,0	0,20	2,44	0,5	4,94	4,04	21	8	12,15	35,0
BTCR03.055215.R*	5,0	5,2	15,0	0,03	2,44	0,5	4,94	4,24	21	8	18,15	41,0
BTCR20.055215.RK	5,0	5,2	15,0	0,20	2,44	0,5	4,94	4,24	21	8	18,15	41,0
BTCR20.055216.R	5,0	5,2	16,0	0,20	2,44	0,5	4,94	4,04	21	8	18,15	41,0
BTCR20.055216.L	5,0	5,2	16,0	0,20	2,44	0,5	4,94	4,04	21	8	18,15	41,0
BTCR05.055220.R*	5,0	5,2	20,0	0,05	2,43	0,5	4,93	4,24	21	8	23,15	46,0
BTCR20.055220.R*	5,0	5,2	20,0	0,20	2,44	0,5	4,94	4,04	21	8	23,15	46,0
BTCR20.055221.RK*	5,0	5,2	21,0	0,20	2,44	0,5	4,94	4,04	21	8	23,15	46,0
BTCR20.055221.R/L	5,0	5,2	21,0	0,20	2,44	0,5	4,94	4,04	21	8	23,15	46,0
BTER20.055221.R*	5,0	5,2	21,0	0,20	2,44	0,5	4,94	4,04	21	8	23,15	46,0
BTCR20.055226.R/L	5,0	5,2	26,0	0,20	2,44	0,5	4,94	4,04	21	8	28,15	51,0
BTER20.055226.R*	5,0	5,2	26,0	0,20	2,44	0,5	4,94	4,04	21	8	28,15	51,0
BTCR05.055230.R*	5,0	5,2	30,0	0,05	2,42	0,5	4,92	4,24	21	8	32,15	55,0
BTCR20.055230.R/L	5,0	5,2	30,0	0,20	2,44	0,5	4,94	4,04	21	8	32,15	55,0
BTCR20.055230.RK*	5,0	5,2	30,0	0,20	2,44	0,5	4,94	4,04	21	8	32,15	55,0
BTCR20.055235.R	5,0	5,2	35,0	0,20	2,44	0,5	4,94	4,04	21	8	37,15	60,0
BTCR20.055235.L	5,0	5,2	35,0	0,20	2,44	0,5	4,94	4,04	21	8	37,15	60,0
BTCR20.055235.RK*	5,0	5,2	35,0	0,20	2,44	0,5	4,94	4,04	21	8	37,15	60,0
BTCR20.066216.R/L	6,0	6,2	16,0	0,20	2,93	0,5	5,93	4,73	22	8	18,30	42,0
BTCR05.066220.R*	6,0	6,2	20,0	0,05	2,93	0,5	5,93	4,73	22	8	23,30	47,0
BTCR20.066221.R	6,0	6,2	21,0	0,20	2,93	0,5	5,93	4,73	22	8	23,30	47,0
BTCR20.066221.L	6,0	6,2	21,0	0,20	2,93	0,5	5,93	4,73	22	8	23,30	47,0
BTCR20.066226.R	6,0	6,2	26,0	0,20	2,93	0,5	5,93	4,73	22	8	28,30	52,0
BTCR20.066226.L	6,0	6,2	26,0	0,20	2,93	0,5	5,93	4,73	22	8	28,30	52,0
BTCR05.066230.R*	6,0	6,2	30,0	0,05	2,93	0,5	5,93	4,73	22	8	32,30	56,0
BTCR20.066230.R/L	6,0	6,2	30,0	0,20	2,93	0,5	5,93	4,73	22	8	32,30	56,0
BTER20.066230.R*	6,0	6,2	30,0	0,20	2,93	0,5	5,93	4,73	22	8	32,30	56,0
BTCR20.066235.R/L	6,0	6,2	35,0	0,20	2,93	0,5	5,93	4,73	22	8	37,30	61,0
BTER20.066235.R*	6,0	6,2	35,0	0,20	2,93	0,5	5,93	4,73	22	8	37,30	61,0
BTCR20.066240.R/L	6,0	6,2	40,0	0,20	2,93	0,5	5,93	4,73	22	8	42,30	66,0
BTCR10.077215.R*	7,0	7,2	15,0	0,10	3,44	0,5	6,94	5,74	22	8	16,40	41,0
BTCR20.077215.R/L	7,0	7,2	15,0	0,20	3,44	0,5	6,94	5,74	22	8	16,40	41,0
BTCR20.077225.R	7,0	7,2	25,0	0,20	3,44	0,5	6,94	5,74	22	8	26,40	51,0
BTCR20.077225.L	7,0	7,2	25,0	0,20	3,44	0,5	6,94	5,74	22	8	26,40	51,0
BTCR20.077230.R*	7,0	7,2	30,0	0,20	3,44	0,5	6,94	5,74	22	8	31,40	56,0
BTCR20.077235.R/L	7,0	7,2	35,0	0,20	3,44	0,5	6,94	5,74	22	8	36,40	61,0
BTCR20.077240.R/L	7,0	7,2	40,0	0,20	3,44	0,5	6,94	5,74	22	8	41,40	66,0
BTER20.077240.R*	7,0	7,2	40,0	0,20	3,44	0,5	6,94	5,74	22	8	41,40	66,0
BTCR20.077245.R/L	7,0	7,2	45,0	0,20	3,44	0,5	6,94	5,74	22	8	46,40	71,0
BTER20.077245.R*	7,0	7,2	45,0	0,20	3,44	0,5	6,94	5,74	22	8	46,40	71,0
BTCR20.077250.R/L	7,0	7,2	50,0	0,20	3,44	0,5	6,94	5,74	22	8	51,40	76,0

Продукция, произведённая на территории РФ

Внесён Минпромторгом России в перечень промышленной продукции

Проверить
