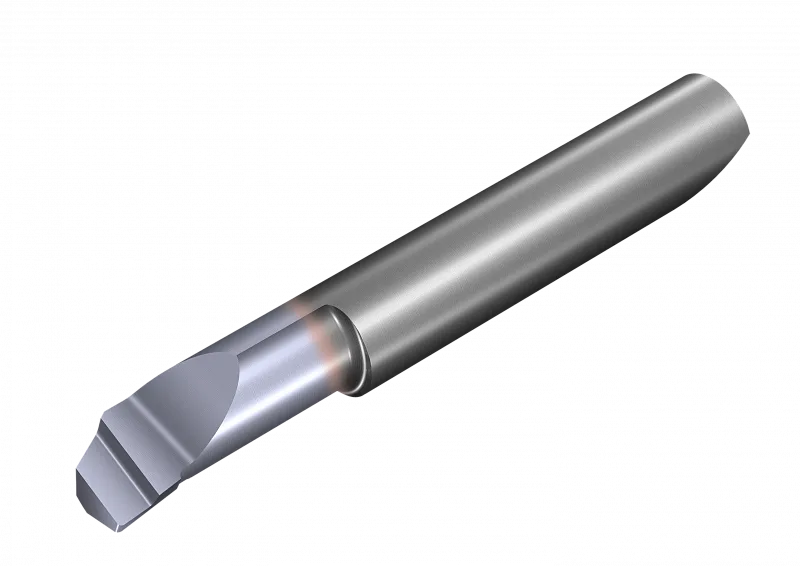

Режущие вставки серии BTCF
Схема
Описание
Режущие вставки со стружкозавивателем для растачивания отверстий
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (правая/левая) |
d | D min | L1 | R | F | S max | a | b | α° | β° | L2 ref* | L ref |
| BTCFR15.044210.R | 4,0 | 4,2 | 10,0 | 0,15 | 1,85 | 0,05 | 3,85 | 3,35 | 9,47 | 6 | 11,50 | 28,5 |
| BTCFR15.044210.L* | 4,0 | 4,2 | 10,0 | 0,15 | 1,85 | 0,05 | 3,85 | 3,35 | 9,47 | 6 | 11,50 | 28,5 |
| BTCFR15.044210.RK | 4,0 | 4,2 | 10,0 | 0,15 | 1,85 | 0,05 | 3,85 | 3,35 | 7,50 | 6 | 11,50 | 28,5 |
| BTCFR20.044210.R | 4,0 | 4,2 | 10,0 | 0,15 | 1,85 | 0,05 | 3,85 | 3,35 | 7,50 | 6 | 11,50 | 28,5 |
| BTCFR15.044215.R | 4,0 | 4,2 | 15,0 | 0,15 | 1,85 | 0,05 | 3,85 | 3,35 | 9,47 | 6 | 18,20 | 35,2 |
| BTCFR15.044215.L* | 4,0 | 4,2 | 15,0 | 0,15 | 1,85 | 0,05 | 3,85 | 3,35 | 9,47 | 6 | 18,20 | 35,2 |
| BTCFR15.044220.R | 4,0 | 4,2 | 20,0 | 0,15 | 1,85 | 0,05 | 3,85 | 3,35 | 9,47 | 6 | 22,80 | 39,8 |
| BTCFR15.044220.L* | 4,0 | 4,2 | 20,0 | 0,15 | 1,85 | 0,05 | 3,85 | 3,35 | 9,47 | 6 | 22,80 | 39,8 |
| BTCFR20.055210.R | 5,0 | 5,2 | 10,0 | 0,20 | 2,35 | 0,05 | 4,85 | 4,25 | 9,47 | 6 | 12,15 | 35,0 |
| BTCFR20.055215.R | 5,0 | 5,2 | 15,0 | 0,20 | 2,35 | 0,05 | 4,85 | 4,25 | 9,47 | 6 | 18,15 | 41,0 |
| BTCFR20.055220.R | 5,0 | 5,2 | 20,0 | 0,20 | 2,35 | 0,05 | 4,85 | 4,25 | 9,47 | 6 | 23,15 | 46,0 |
| BTCFR20.055220.L* | 5,0 | 5,2 | 20,0 | 0,20 | 2,35 | 0,05 | 4,85 | 4,25 | 9,47 | 6 | 23,15 | 46,0 |
| BTCFR20.055225.R | 5,0 | 5,2 | 25,0 | 0,20 | 2,35 | 0,05 | 4,85 | 4,25 | 9,47 | 6 | 28,15 | 51,0 |
| BTCFR20.055230.R | 5,0 | 5,2 | 30,0 | 0,20 | 2,35 | 0,05 | 4,85 | 4,25 | 9,47 | 6 | 32,15 | 55,0 |
| BTCFR20.066215.R | 6,0 | 6,2 | 15,0 | 0,20 | 2,85 | 0,05 | 5,85 | 5,10 | 9,47 | 6 | 18,30 | 42,0 |
| BTCFR20.066220.R | 6,0 | 6,2 | 20,0 | 0,20 | 2,85 | 0,05 | 5,85 | 5,10 | 9,47 | 6 | 23,30 | 47,0 |
| BTCFR20.066220.L* | 6,0 | 6,2 | 20,0 | 0,20 | 2,85 | 0,05 | 5,85 | 5,10 | 9,47 | 6 | 23,30 | 47,0 |
| BTCFR20.066225.R | 6,0 | 6,2 | 25,0 | 0,20 | 2,85 | 0,05 | 5,85 | 5,10 | 9,47 | 6 | 28,30 | 52,0 |
| BTCFR20.066230.R | 6,0 | 6,2 | 30,0 | 0,20 | 2,85 | 0,05 | 5,85 | 5,10 | 9,47 | 6 | 32,30 | 56,0 |
| BTCFR20.066230.L* | 6,0 | 6,2 | 30,0 | 0,20 | 2,85 | 0,05 | 5,85 | 5,10 | 9,47 | 6 | 32,30 | 56,0 |
| BTCFR20.066235.R | 6,0 | 6,2 | 35,0 | 0,20 | 2,85 | 0,05 | 5,85 | 5,10 | 9,47 | 6 | 37,30 | 61,0 |
| BTCFR20.077215.R | 7,0 | 7,2 | 15,0 | 0,20 | 3,4 | 0,05 | 6,90 | 6,10 | 9,47 | 6 | 16,40 | 41,0 |
| BTCFR20.077220.R | 7,0 | 7,2 | 20,0 | 0,20 | 3,4 | 0,05 | 6,90 | 6,10 | 9,47 | 6 | 26,40 | 51,0 |
| BTCFR20.077225.R | 7,0 | 7,2 | 25,0 | 0,20 | 3,4 | 0,05 | 6,90 | 6,10 | 9,47 | 6 | 26,40 | 51,0 |
| BTCFR20.077230.R | 7,0 | 7,2 | 30,0 | 0,20 | 3,4 | 0,05 | 6,90 | 6,10 | 9,47 | 6 | 36,40 | 61,0 |
| BTCFR20.077235.R/L* | 7,0 | 7,2 | 35,0 | 0,20 | 3,4 | 0,05 | 6,90 | 6,10 | 9,47 | 6 | 36,40 | 61,0 |
| BTCFR20.077240.R | 7,0 | 7,2 | 40,0 | 0,20 | 3,4 | 0,05 | 6,90 | 6,10 | 9,47 | 6 | 41,40 | 66,0 |
