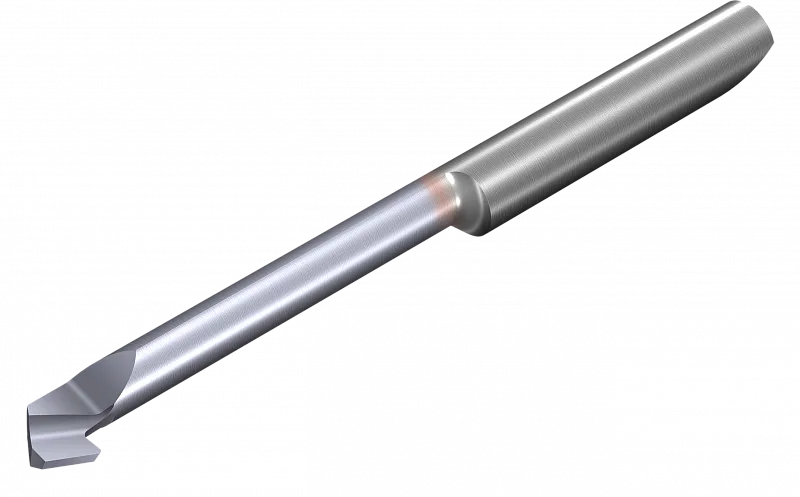

Режущие вставки серии BTB

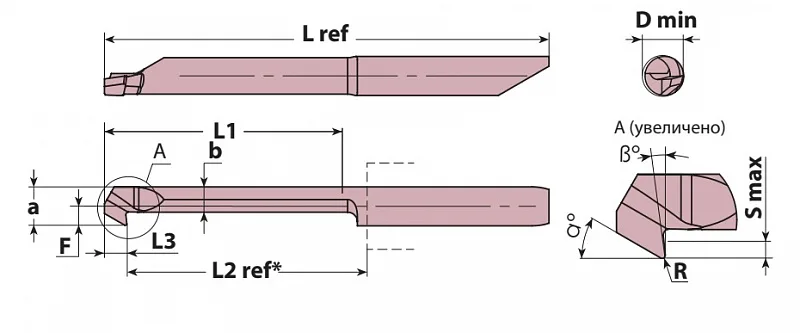

Схема
Описание
Режущие вставки для растачивания отверстий с обратной подачей
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
*Вставки в левом исполнении изготавливаются по запросу
**По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
Детализация
Для удобства переверните телефон
|
Обозначение (Правая/левая) |
d | D min | L1 | R | F | S max | a | b | α° | β° | L2 ref* | L3 | L ref |
| BTBR15.044225.R/L* | 4,0 | 4,2 | 25,0 | 0,15 | 1,95 | 0,8 | 3,95 | 2,6 | 30 | 6 | 26,40 | 2,30 | 45,7 |
| BTBR15.055230.R/L* | 5,0 | 5,2 | 30,0 | 0,15 | 2,45 | 1,0 | 4,95 | 3,8 | 30 | 7 | 29,85 | 2,30 | 55,0 |
| BTBR15.066230.R/L* | 6,0 | 6,2 | 30,0 | 0,15 | 2,95 | 1,8 | 5,95 | 4,0 | 30 | 7 | 29,80 | 2,45 | 56,0 |
| BTBR15.077230.R/L* | 7,0 | 7,2 | 30,0 | 0,15 | 3,45 | 2,5 | 6,95 | 4,3 | 30 | 7 | 34,00 | 2,45 | 61,0 |
