Режущие вставки серии BHD45

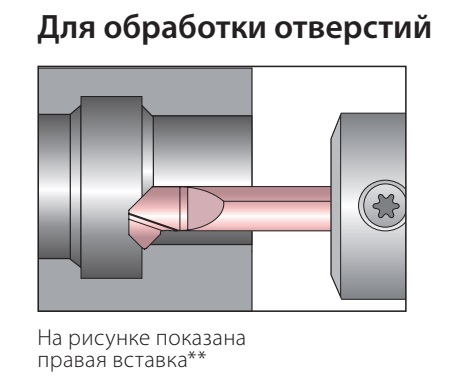

Схема
Описание

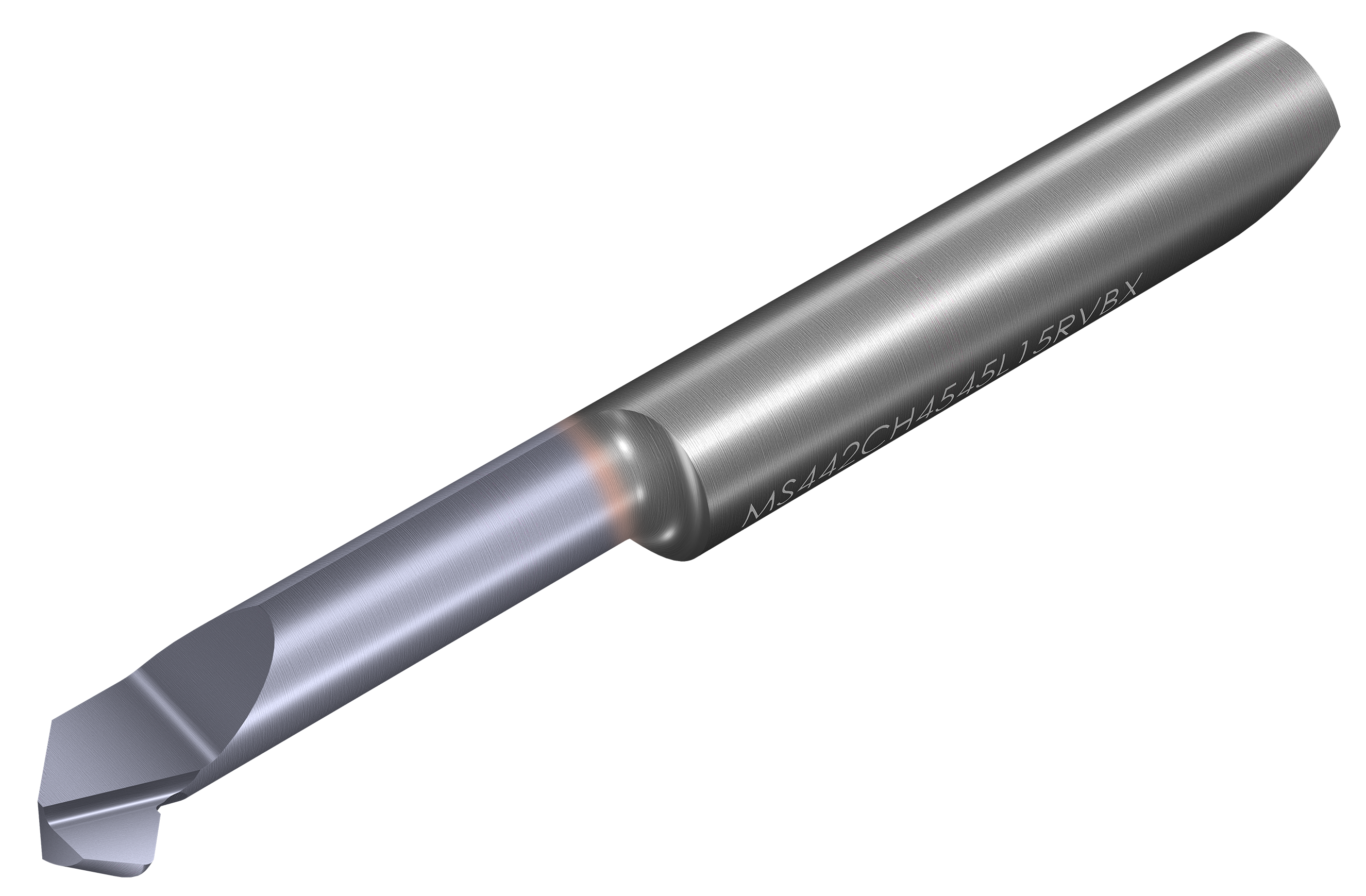

Режущие вставки с углом 45° для растачивания отверстий и обработки фасок
*По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
**Вставки в левом исполнении изготавливаются по запросу
*По умолчанию вставки изготавливаются с покрытием TiCN. По запросу доступно изготовление вставок с покрытием AlTiN
**Вставки в левом исполнении изготавливаются по запросу
Детализация
Для удобства переверните телефон
| Обозначение (правая/левая) | d | Dmin | L1 | R | F | S max | a | b | α° | β° | L2 ref | L ref |
| BCBR15.044210.R/LK | 4,0 | 4,2 | 10 | 0,15 | 1,90 | 0,70 | 3,9 | 3,1 | 47 | 3 | 11,50 | 28,5 |
| BCBR15.044216.R/LK | 4,0 | 4,2 | 16 | 0,15 | 1,90 | 0,70 | 3,9 | 3,1 | 47 | 3 | 18,20 | 35,2 |
| BCBR15.044221.R/LK | 4,0 | 4,2 | 21 | 0,15 | 1,90 | 0,70 | 3,9 | 3,1 | 47 | 3 | 22,80 | 39,8 |
| BCBR20.055216.R/LK | 5,0 | 5,2 | 16 | 0,20 | 2,40 | 0,95 | 4,9 | 3,8 | 49 | 3 | 18,15 | 41,0 |
| BCBR20.055225.R/LK | 5,0 | 5,2 | 25 | 0,20 | 2,40 | 0,95 | 4,9 | 3,8 | 49 | 3 | 28,15 | 51,0 |
| BCBR20.066216.R/LK | 6,0 | 6,2 | 16 | 0,20 | 2,78 | 1,75 | 5,8 | 3,9 | 49 | 3 | 18,30 | 42,0 |
| BCBR20.066221.R/LK | 6,0 | 6,2 | 21 | 0,20 | 2,78 | 1,75 | 5,8 | 3,9 | 49 | 3 | 23,30 | 47,0 |
| BCBR20.066230.R/LK | 6,0 | 6,2 | 30 | 0,20 | 2,78 | 1,75 | 5,8 | 3,9 | 49 | 3 | 32,30 | 56,0 |
