Фрезы R.B42-C/R с плоским торцем, 4-зубые

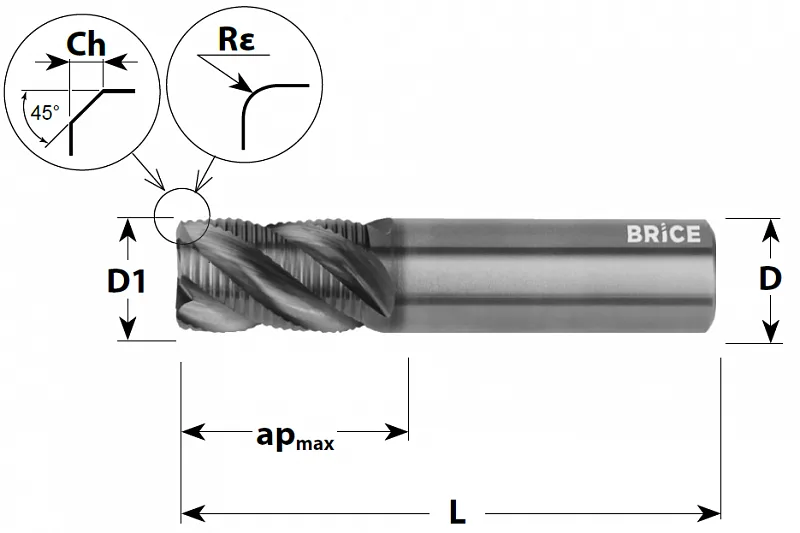

Схема
Описание
Фрезы общего назначения для черновой обработки
• Плоский торец
• Неравномерный шаг зубьев
• Центральная режущая кромка
• Угол подъема винтовой канавки 38°
• Износостойкое покрытие
• Поле допуска диаметра рабочей части: e8
• Хвостовик типа WELDON — по запросу
• Плоский торец
• Неравномерный шаг зубьев
• Центральная режущая кромка
• Угол подъема винтовой канавки 38°
• Износостойкое покрытие
• Поле допуска диаметра рабочей части: e8
• Хвостовик типа WELDON — по запросу
Детализация
Для удобства переверните телефон
| Покрытие TiAlN | Покрытие AlTiN |
Число зубьев |
Режущая часть |
Диаметр хвостовика, мм |
Общая длина, мм |
Торец | ||||
|
Диаметр, мм |
Длина, мм |
Размер фаски, мм |
Радиус закругления, мм |
|||||||
| Обозначение | Реестровый номер | Обозначение | Реестровый номер | Z | D1 | apmax | D | L | Ch | Rε |
| R.B42.060C025.ST | 3251948 | R.B42.060C025.SA | 3251950 | 4 | 6 | 32 | 6 | 76 | 0,25 | — |
| R.B42.060R004.ST | 3251948 | R.B42.060R004.SA | 3251950 | 4 | 6 | 32 | 6 | 76 | — | 0,4 |
| R.B42.060R005.ST | 3251948 | R.B42.060R005.SA | 3251950 | 4 | 6 | 32 | 6 | 76 | — | 0,5 |
| R.B42.060R008.ST | 3251948 | R.B42.060R008.SA | 3251950 | 4 | 6 | 32 | 6 | 76 | — | 0,8 |
| R.B42.060R010.ST | 3251948 | R.B42.060R010.SA | 3251950 | 4 | 6 | 32 | 6 | 76 | — | 1,0 |
| R.B42.060R012.ST | 3251948 | R.B42.060R012.SA | 3251950 | 4 | 6 | 32 | 6 | 76 | — | 1,2 |
| R.B42.060R015.ST | 3251948 | R.B42.060R015.SA | 3251950 | 4 | 6 | 32 | 6 | 76 | — | 1,5 |
| R.B42.060R016.ST | 3251948 | R.B42.060R016.SA | 3251950 | 4 | 6 | 32 | 6 | 76 | — | 1,6 |
| R.B42.060R020.ST | 3251948 | R.B42.060R020.SA | 3251950 | 4 | 6 | 32 | 6 | 76 | — | 2,0 |
| R.B42.080C030.ST | 3251948 | R.B42.080C030.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | 0,3 | — |
| R.B42.080R004.ST | 3251948 | R.B42.080R004.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 0,4 |
| R.B42.080R005.ST | 3251948 | R.B42.080R005.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 0,5 |
| R.B42.080R008.ST | 3251948 | R.B42.080R008.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 0,8 |
| R.B42.080R010.ST | 3251948 | R.B42.080R010.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 1,0 |
| R.B42.080R012.ST | 3251948 | R.B42.080R012.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 1,2 |
| R.B42.080R015.ST | 3251948 | R.B42.080R015.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 1,5 |
| R.B42.080R016.ST | 3251948 | R.B42.080R016.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 1,6 |
| R.B42.080R020.ST | 3251948 | R.B42.080R020.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 2,0 |
| R.B42.080R024.ST | 3251948 | R.B42.080R024.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 2,4 |
| R.B42.080R030.ST | 3251948 | R.B42.080R030.SA | 3251950 | 4 | 8 | 32 | 8 | 87 | — | 3,0 |
| R.B42.100C030.ST | 3251948 | R.B42.100C030.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | 0,3 | — |
| R.B42.100R004.ST | 3251948 | R.B42.100R004.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 0,4 |
| R.B42.100R005.ST | 3251948 | R.B42.100R005.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 0,5 |
| R.B42.100R008.ST | 3251948 | R.B42.100R008.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 0,8 |
| R.B42.100R010.ST | 3251948 | R.B42.100R010.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 1,0 |
| R.B42.100R012.ST | 3251948 | R.B42.100R012.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 1,2 |
| R.B42.100R015.ST | 3251948 | R.B42.100R015.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 1,5 |
| R.B42.100R016.ST | 3251948 | R.B42.100R016.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 1,6 |
| R.B42.100R020.ST | 3251948 | R.B42.100R020.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 2,0 |
| R.B42.100R024.ST | 3251948 | R.B42.100R024.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 2,4 |
| R.B42.100R030.ST | 3251948 | R.B42.100R030.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 3,0 |
| R.B42.100R032.ST | 3251948 | R.B42.100R032.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 3,2 |
| R.B42.100R040.ST | 3251948 | R.B42.100R040.SA | 3251950 | 4 | 10 | 38 | 10 | 89 | — | 4,0 |
| R.B42.120C040.ST | 3251948 | R.B42.120C040.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | 0,4 | — |
| R.B42.120R004.ST | 3251948 | R.B42.120R004.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 0,4 |
| R.B42.120R005.ST | 3251948 | R.B42.120R005.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 0,5 |
| R.B42.120R008.ST | 3251948 | R.B42.120R008.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 0,8 |
| R.B42.120R010.ST | 3251948 | R.B42.120R010.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 1,0 |
| R.B42.120R012.ST | 3251948 | R.B42.120R012.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 1,2 |
| R.B42.120R015.ST | 3251948 | R.B42.120R015.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 1,5 |
| R.B42.120R016.ST | 3251948 | R.B42.120R016.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 1,6 |
| R.B42.120R020.ST | 3251948 | R.B42.120R020.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 2,0 |
| R.B42.120R024.ST | 3251948 | R.B42.120R024.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 2,4 |
| R.B42.120R030.ST | 3251948 | R.B42.120R030.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 3,0 |
| R.B42.120R032.ST | 3251948 | R.B42.120R032.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 3,2 |
| R.B42.120R040.ST | 3251948 | R.B42.120R040.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 4,0 |
| R.B42.120R050.ST | 3251948 | R.B42.120R050.SA | 3251950 | 4 | 12 | 51 | 12 | 100 | — | 5,0 |
| R.B42.160C040.ST | 3251948 | R.B42.160C040.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | 0,4 | — |
| R.B42.160R004.ST | 3251948 | R.B42.160R004.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 0,4 |
| R.B42.160R005.ST | 3251948 | R.B42.160R005.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 0,5 |
| R.B42.160R008.ST | 3251948 | R.B42.160R008.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 0,8 |
| R.B42.160R010.ST | 3251948 | R.B42.160R010.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 1,0 |
| R.B42.160R012.ST | 3251948 | R.B42.160R012.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 1,2 |
| R.B42.160R015.ST | 3251948 | R.B42.160R015.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 1,5 |
| R.B42.160R016.ST | 3251948 | R.B42.160R016.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 1,6 |
| R.B42.160R020.ST | 3251948 | R.B42.160R020.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 2,0 |
| R.B42.160R024.ST | 3251948 | R.B42.160R024.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 2,4 |
| R.B42.160R030.ST | 3251948 | R.B42.160R030.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 3,0 |
| R.B42.160R032.ST | 3251948 | R.B42.160R032.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 3,2 |
| R.B42.160R040.ST | 3251948 | R.B42.160R040.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 4,0 |
| R.B42.160R050.ST | 3251948 | R.B42.160R050.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 5,0 |
| R.B42.160R060.ST | 3251948 | R.B42.160R060.SA | 3251950 | 4 | 16 | 57 | 16 | 125 | — | 6,0 |
| R.B42.200C040.ST | 3251948 | R.B42.200C040.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | 0,4 | — |
| R.B42.200R004.ST | 3251948 | R.B42.200R004.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 0,4 |
| R.B42.200R005.ST | 3251948 | R.B42.200R005.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 0,5 |
| R.B42.200R008.ST | 3251948 | R.B42.200R008.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 0,8 |
| R.B42.200R010.ST | 3251948 | R.B42.200R010.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 1,0 |
| R.B42.200R012.ST | 3251948 | R.B42.200R012.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 1,2 |
| R.B42.200R015.ST | 3251948 | R.B42.200R015.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 1,5 |
| R.B42.200R016.ST | 3251948 | R.B42.200R016.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 1,6 |
| R.B42.200R020.ST | 3251948 | R.B42.200R020.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 2,0 |
| R.B42.200R024.ST | 3251948 | R.B42.200R024.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 2,4 |
| R.B42.200R030.ST | 3251948 | R.B42.200R030.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 3,0 |
| R.B42.200R032.ST | 3251948 | R.B42.200R032.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 3,2 |
| R.B42.200R040.ST | 3251948 | R.B42.200R040.SA | 3251950 | 4 | 20 | 57 | 20 | 125 | — | 4,0 |
