Фрезы CU20-B с полным радиусом, 2-зубые

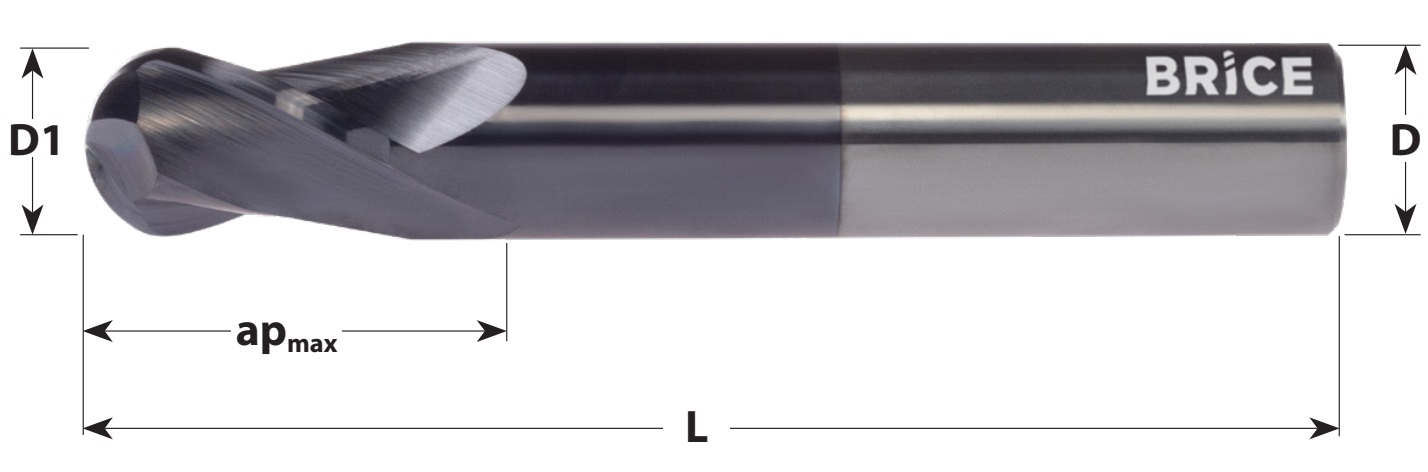

Схема
Описание
Фрезы общего назначения удлиненные с короткой рабочей частью
• Полный радиус
• Центральная режущая кромка
• Угол подъема винтовой канавки 30°
• Фрезы поставляются в исполнениях: без покрытия и с покрытием TiAlN
• Поле допуска диаметра рабочей части: e8
• Хвостовик типа WELDON — по запросу
• Полный радиус
• Центральная режущая кромка
• Угол подъема винтовой канавки 30°
• Фрезы поставляются в исполнениях: без покрытия и с покрытием TiAlN
• Поле допуска диаметра рабочей части: e8
• Хвостовик типа WELDON — по запросу
Детализация
Для удобства переверните телефон
| Без покрытия | Покрытие TiAlN |
Число зубьев |
Режущая часть |
Диаметр хвостовика, мм |
Общая длина, мм |
||
|
Диаметр, мм |
Длина, мм |
||||||
| Обозначение | Обозначение | Реестровый номер | Z | D1 | apmax | D | L |
| CU20.030B015.SH | CU20.030B015.ST | 3058366 | 2 | 3 | 7 | 3 | 63 |
| CU20.040B020.SH | CU20.040B020.ST | 3058366 | 2 | 4 | 8 | 4 | 63 |
| CU20.060B030.SH | CU20.060B030.ST | 3058366 | 2 | 6 | 10 | 6 | 76 |
| CU20.080B040.SH | CU20.080B040.ST | 3058366 | 2 | 8 | 16 | 8 | 76 |
| CU20.100B050.SH | CU20.100B050.ST | 3058366 | 2 | 10 | 19 | 10 | 89 |
| CU20.120B060.SH | CU20.120B060.ST | 3058366 | 2 | 12 | 22 | 12 | 100 |
| CU20.160B080.SH | CU20.160B080.ST | 3058366 | 2 | 16 | 26 | 16 | 108 |
| CU20.200B100.SH | CU20.200B100.ST | 3058366 | 2 | 20 | 32 | 20 | 125 |
