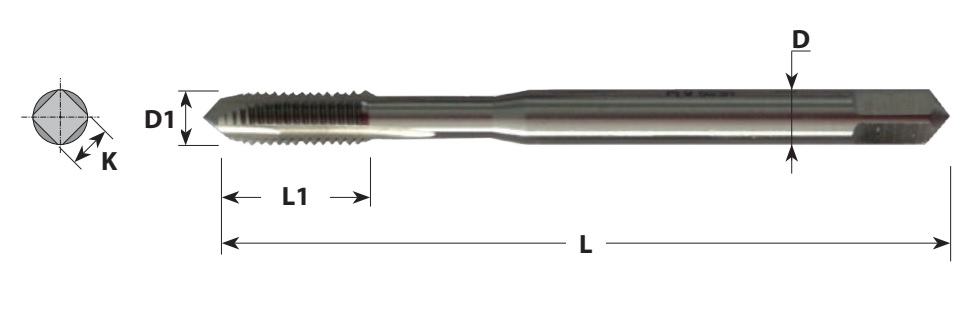

Схема
Описание
Машинные метчики для нарезания резьбы в сквозных отверстиях
• Доступны варианты изготовления метчиков:
- без покрытия,
- вапоризованные (-V)
• Доступны варианты изготовления метчиков:
- без покрытия,
- вапоризованные (-V)
Детализация
Для удобства переверните телефон
| Обозначение |
Количество зубьев |
Резьба | Длина резьбы, мм |
Диаметр хвостовика, мм |
Размер квадрата, мм |
Общая длина, мм |

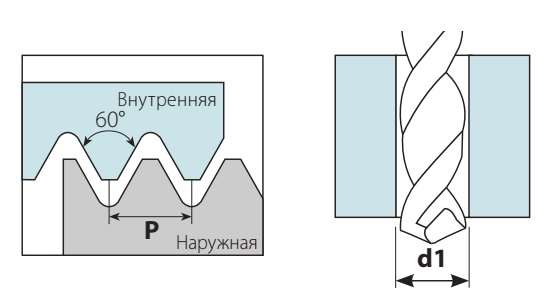

Диаметр предварительного отверстия, мм |
| Z | D1 | L1 | D | K | L | d1 | |
| Мелкий шаг | |||||||
| TMT2-M4 × 0,5-HSSE* | 3 | M4 × 0,5 | 12 | 2,8 | 2,1 | 63 | 3,5 |
| TMT2-M5 × 0,5-HSSE* | 3 | M5 × 0,5 | 13 | 3,5 | 2,7 | 70 | 4,5 |
| TMT2-M6 × 0,5-HSSE* | 3 | M6 × 0,5 | 15 | 4,5 | 3,4 | 80 | 5,5 |
| TMT2-M6 × 0,75-HSSE | 3 | M6 × 0,75 | 15 | 4,5 | 3,4 | 80 | 5,2 |
| TMT2-M8 × 0,75-HSSE* | 3 | M8 × 0,75 | 15 | 6,0 | 4,9 | 80 | 7,2 |
| TMT2-M8 × 1-HSSE | 3 | M8 × 1 | 18 | 6,0 | 4,9 | 90 | 7,0 |
| TMT2-M10 × 0,75-HSSE* | 3 | M10 × 0,75 | 20 | 7,0 | 5,5 | 90 | 9,2 |
| TMT2-M10 × 1,0-HSSE | 3 | M10 × 1,0 | 20 | 7,0 | 5,5 | 90 | 9,0 |
| TMT2-M10 × 1,25-HSSE* | 3 | M10 × 1,25 | 20 | 7,0 | 5,5 | 100 | 8,8 |
| TMT2-M12 × 1,0-HSSE | 3 | M12 × 1,0 | 21 | 9,0 | 7,0 | 100 | 11,0 |
| TMT2-M12 × 1,25-HSSE* | 3 | M12 × 1,25 | 21 | 9,0 | 7,0 | 100 | 10,8 |
| TMT2-M12 × 1,5-HSSE | 3 | M12 × 1,5 | 21 | 9,0 | 7,0 | 100 | 10,5 |
| TMT2-M14 × 1,5-HSSE* | 3 | M14 × 1,5 | 21 | 11,0 | 9,0 | 100 | 12,5 |
| TMT2-M16 × 1,5-HSSE | 3 | M16 × 1,5 | 21 | 12,0 | 9,0 | 100 | 14,5 |
| TMT2-M18 × 1,5-HSSE* | 3 | M18 × 1,5 | 24 | 14,0 | 11,0 | 110 | 16,5 |
| TMT2-M20 × 1,5-HSSE | 3 | M20 × 1,5 | 24 | 16,0 | 12,0 | 125 | 18,5 |
