Фрезерные головки NF31/41-K, 3- и 4-зубые

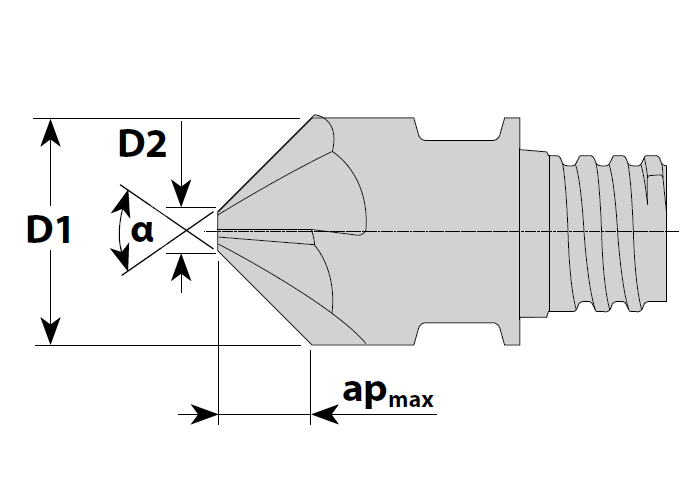

Схема
Описание
Фрезерные головки для обработки фасок
• Усеченный конус с острыми вершинами зубьев
• Усеченный конус с острыми вершинами зубьев
Детализация
Для удобства переверните телефон
| Покрытие TiAlN |
Число зубьев |
Режущая часть | |||
|
Диаметр, мм |
Длина, мм |
Угол конуса, градусы* |
Диаметр при вершине, мм |
||
| Обозначение | Z | D1 | apmax | α | D2 |
| BR-NF31.080K060.T | 3,0 | 8,0 | 6,5 | 60,0 | 0,5 |
| BR-NF31.100K060.T | 3,0 | 10,0 | 8,0 | 60,0 | 0,5 |
| BR-NF41.120K060.T | 4,0 | 12,0 | 10,0 | 60,0 | 0,5 |
| BR-NF41.160K060.T | 4,0 | 16,0 | 13,0 | 60,0 | 1,0 |
| BR-NF41.200K060.T | 4,0 | 20,0 | 16,5 | 60,0 | 1,0 |
| BR-NF31.080K090.T | 3,0 | 8,0 | 3,5 | 90,0 | 0,5 |
| BR-NF31.100K090.T | 3,0 | 10,0 | 4,5 | 90,0 | 0,5 |
| BR-NF41.120K090.T | 4,0 | 12,0 | 5,5 | 90,0 | 0,5 |
| BR-NF41.160K090.T | 4,0 | 16,0 | 7,5 | 90,0 | 1,0 |
| BR-NF41.200K090.T | 4,0 | 20,0 | 9,5 | 90,0 | 1,0 |
| BR-NF31.080K120.T | 3,0 | 8,0 | 2,0 | 120,0 | 0,5 |
| BR-NF31.100K120.T | 3,0 | 10,0 | 2,5 | 120,0 | 0,5 |
| BR-NF41.120K120.T | 4,0 | 12,0 | 3,5 | 120,0 | 0,5 |
| BR-NF41.160K120.T | 4,0 | 16,0 | 4,5 | 120,0 | 1,0 |
| BR-NF41.200K120.T | 4,0 | 20,0 | 5,5 | 120,0 | 1,0 |
